锥齿轮精度设计部分数据解析

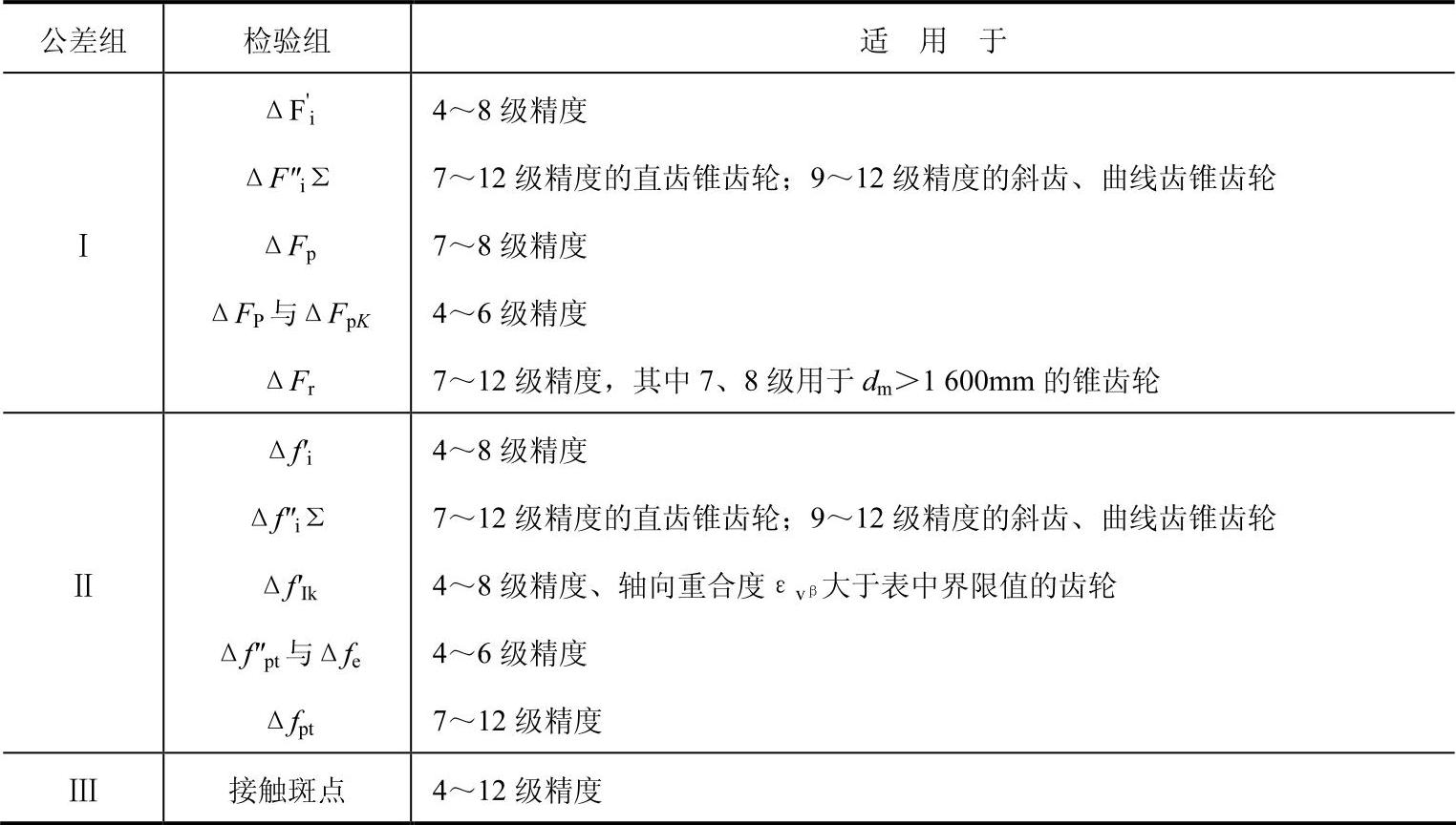

表11-28 锥齿轮检验项目

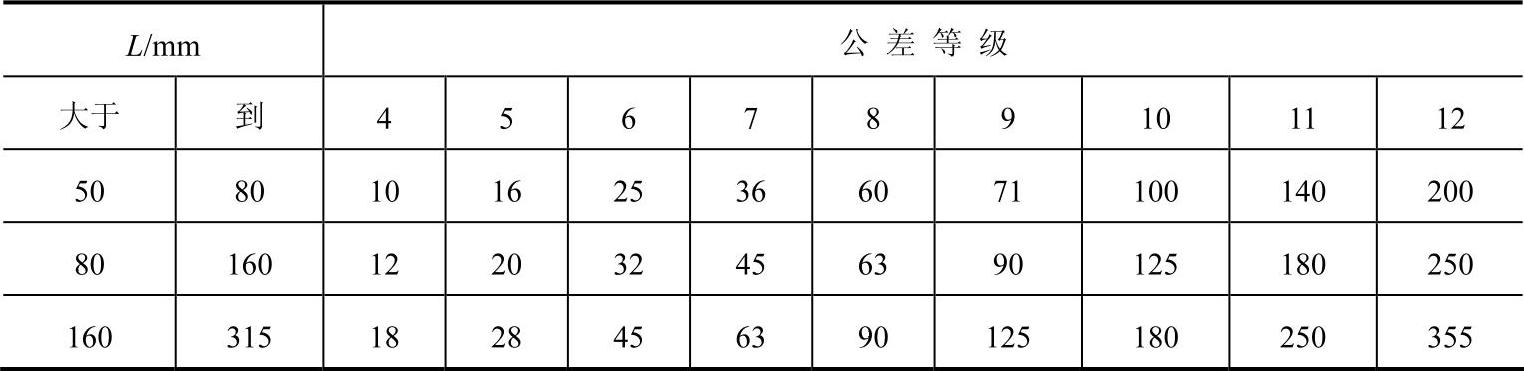

表11-29 齿距累积公差Fp及k个齿距累积公差Fpk值 (单位:µm)

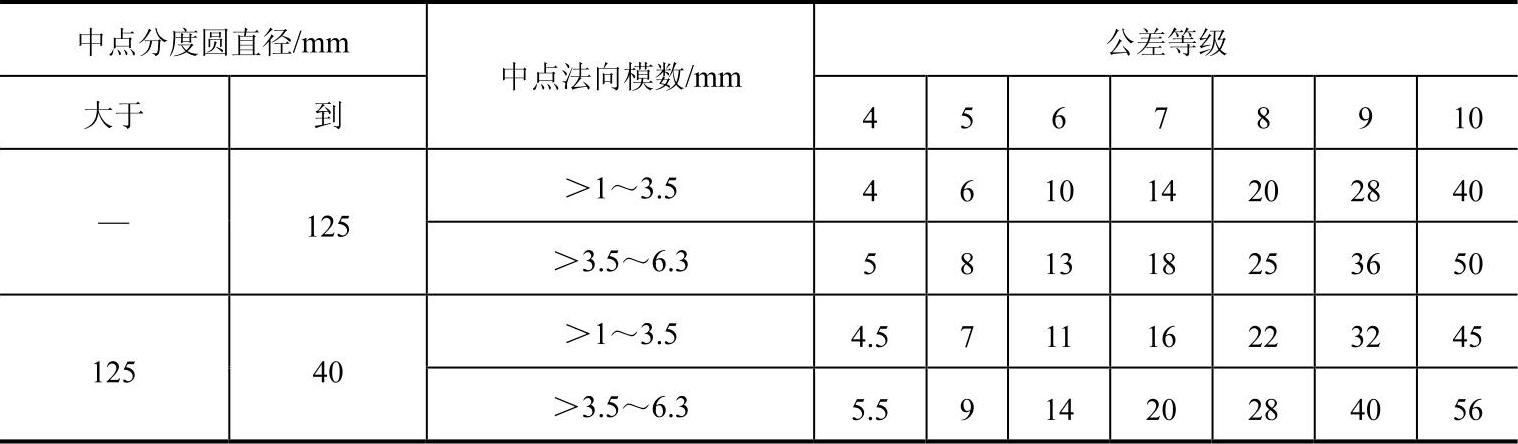

表11-30 齿距极限偏差±fpt (单位:µm)

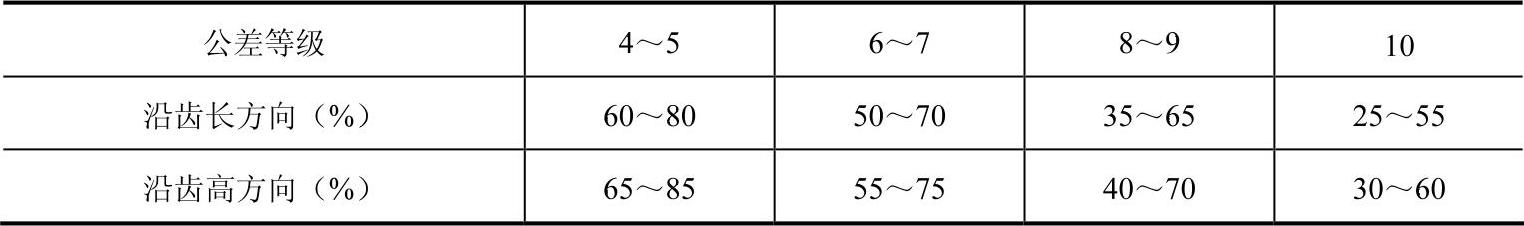

表11-31 锥齿轮副的接触斑点


注:表中数值范围用于齿面修形的齿轮。对齿面不作修形的齿轮,其接触斑点不小于其平均值。

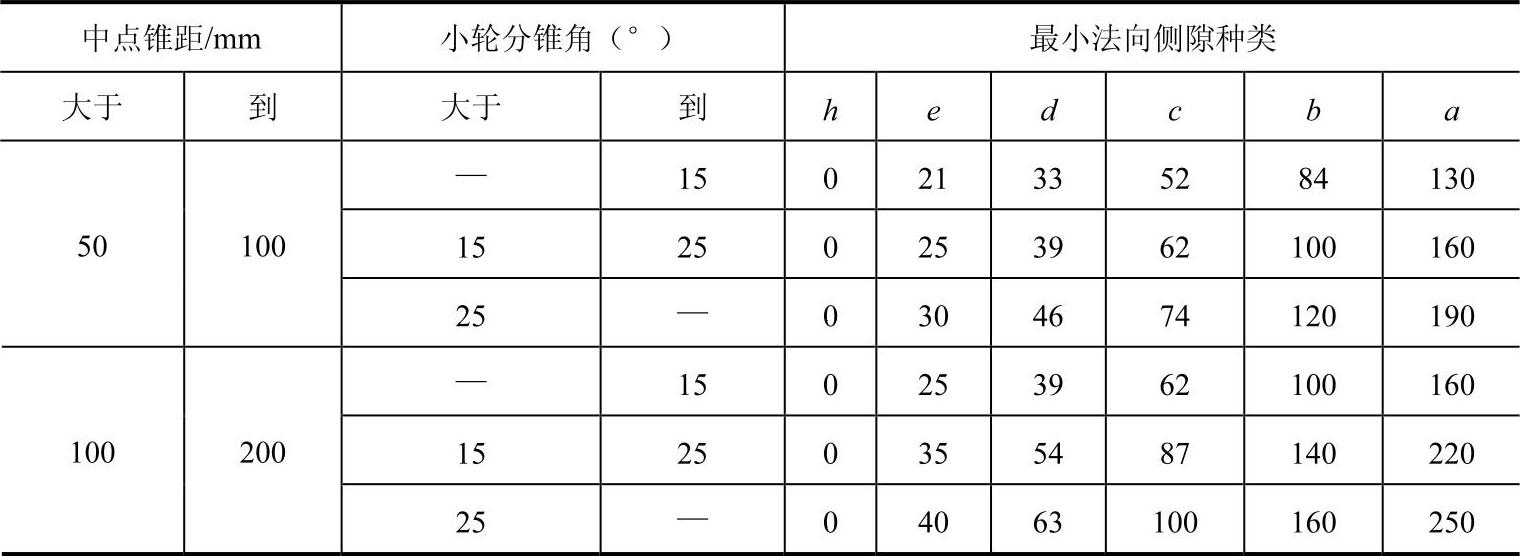

表11-32 最小法向侧隙jnmin (单位:µm)

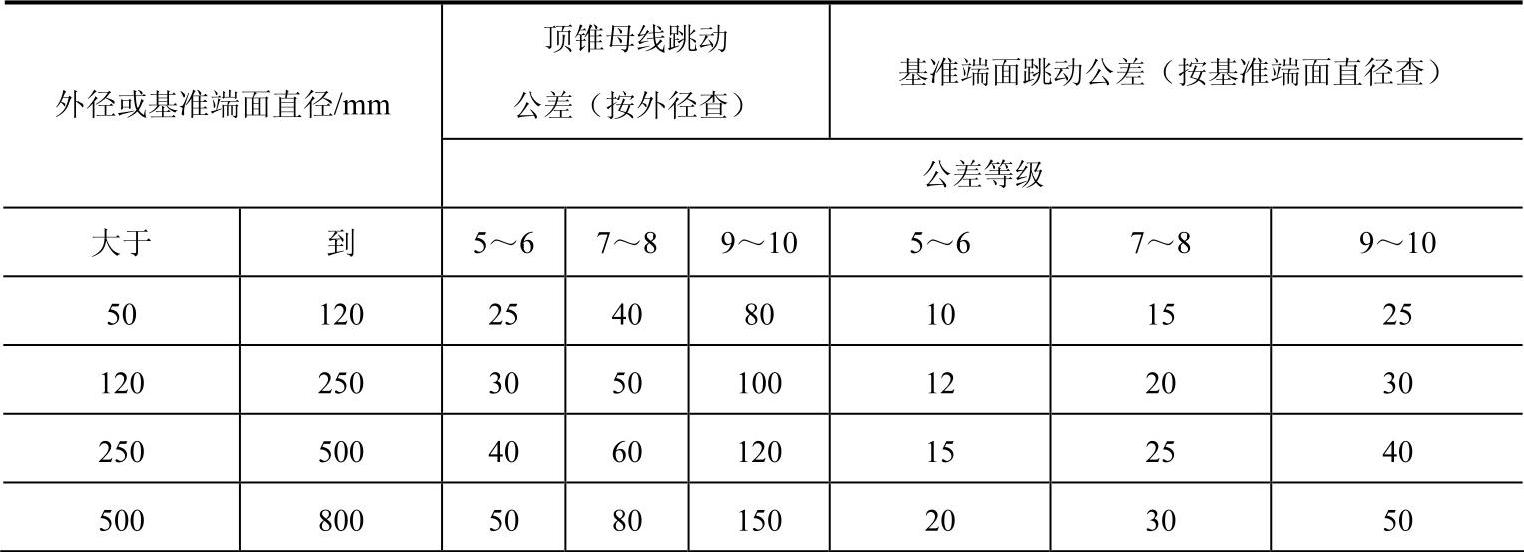

表11-33 锥齿轮齿坯顶锥母线跳动和基准端面跳动 (单位:µm)


注:1.当三个公差组公差等级不同时,公差值按最高的公差等级查取。

2.此表为标准的推荐数据。(www.daowen.com)

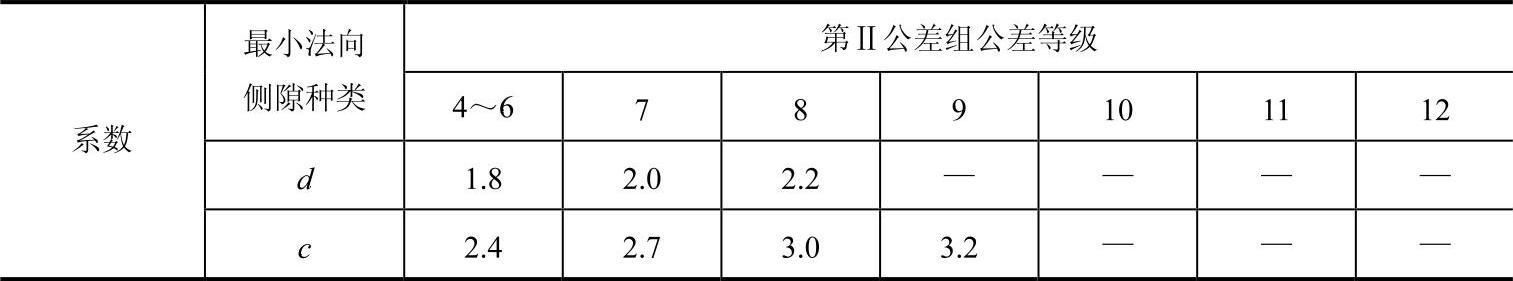

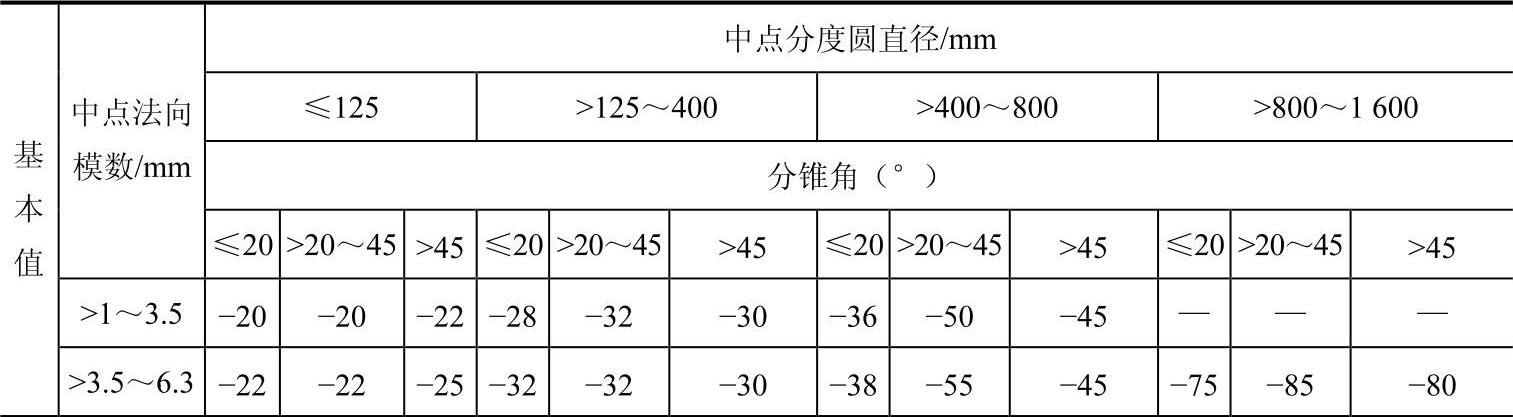

表11-34 齿厚上偏差ESs (单位:µm)


(续)


注:1.各最小法向侧隙种类和各公差等级齿轮的ESs值,由基本值栏查出的数值乘以系数得出。

2.当轴交角公差带相对零线不对称时,E∑S数值修正如下:

增大轴交角上偏差时,ESs加上(E∑S-|E|)tanα,减小轴交角上偏差时,ESs减去(E∑S-|E|)tanα

式中 EΣs——修改后的轴交角上偏差;

EΣi——修改后的轴交角下偏差;

EΣ——表中数值;

α——齿形角。

3.允许把大、小轮齿厚上偏差(ESs1ESs2)之和重新分配在两个齿轮上。

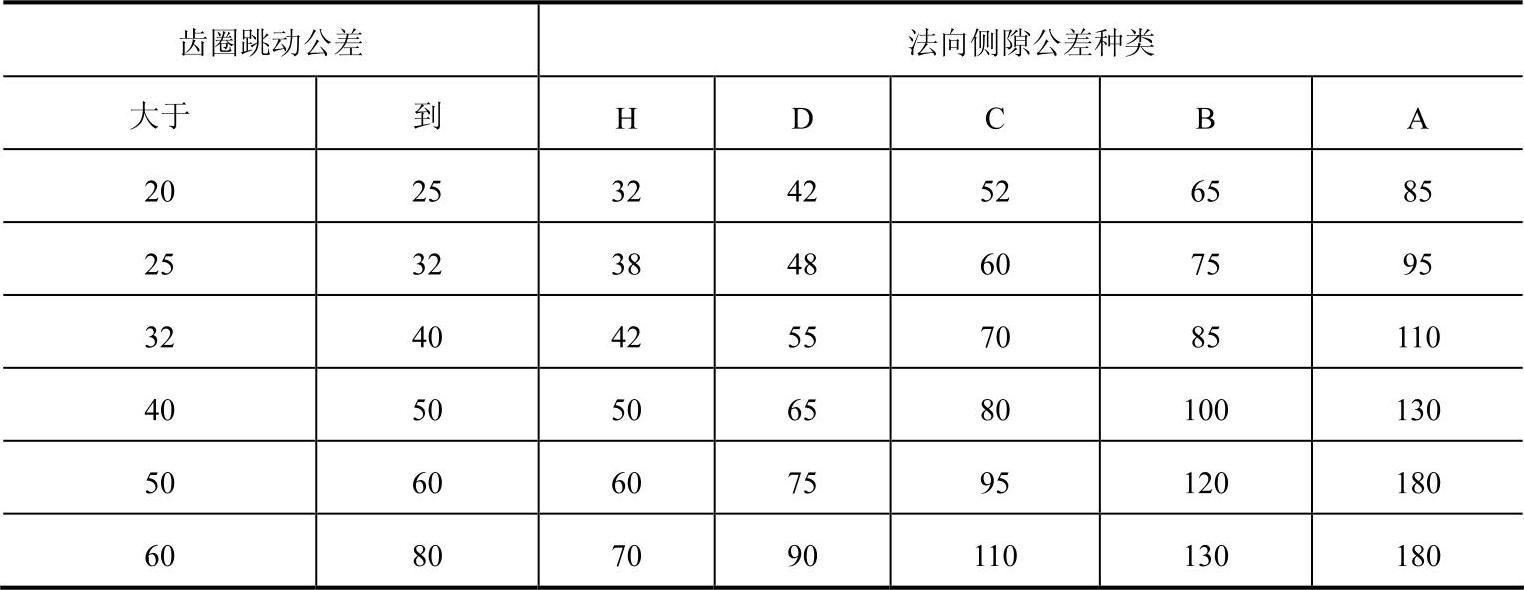

表11-35 齿厚公差T<subscript>S</subscript> (单位:µm)

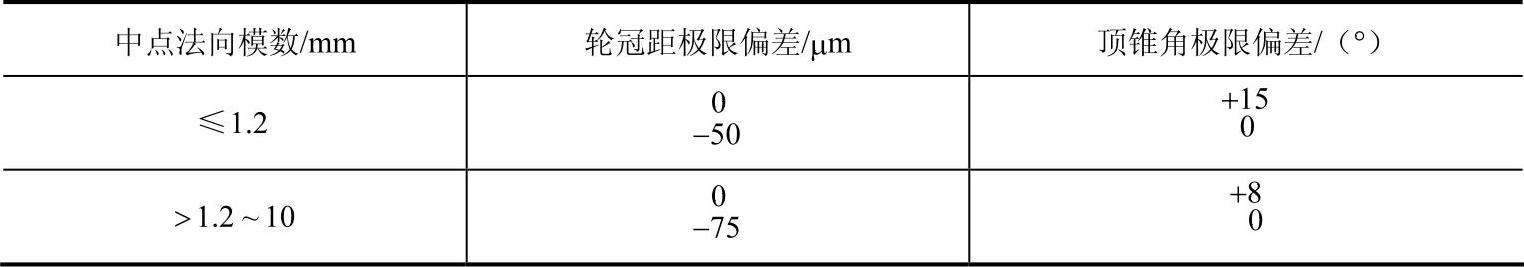

表11-36 锥齿坯轮冠距和顶锥角极限偏差
