按齿轮的接触疲劳强度设计完，就可以用Pro/Engineer软件完成齿轮实体造型，在此，简单介绍用Pro/Engineer WildFire3.0生成齿轮的实体过程。

建立第11.1.1节设计的m=2、z=79的大直齿轮。

毛坯、轮毂、辐板、键槽、轴孔的设计和带轮的操作中1～5步完全相同，只是齿形不同，在此只重点说明切掉齿槽部分的材料的过程。

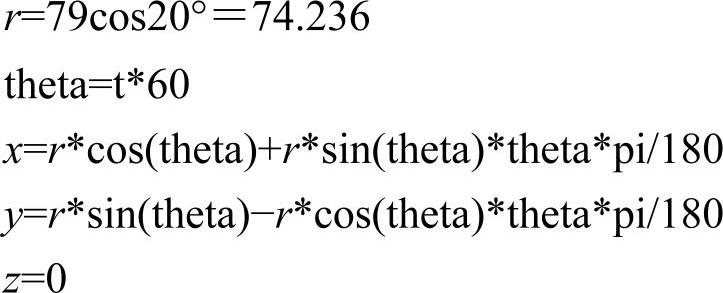

（1）建立渐开线曲线 点击，进入曲线设置对话框，使用方程建立曲线，选取坐标系类型为笛卡儿坐标系，在此坐标系下渐开线方程为

式中 r——基圆半径；

theta——渐开线上一点的法线与x轴之间的夹角，其值的大小确定渐开线的长短；

pi——π值。

将以上方程写入记事本，保存，确定，曲线生成。如果曲线方向不对，可以将方程中的x、y、z坐标对调加以调整。

（2）建立切割特征(www.daowen.com)

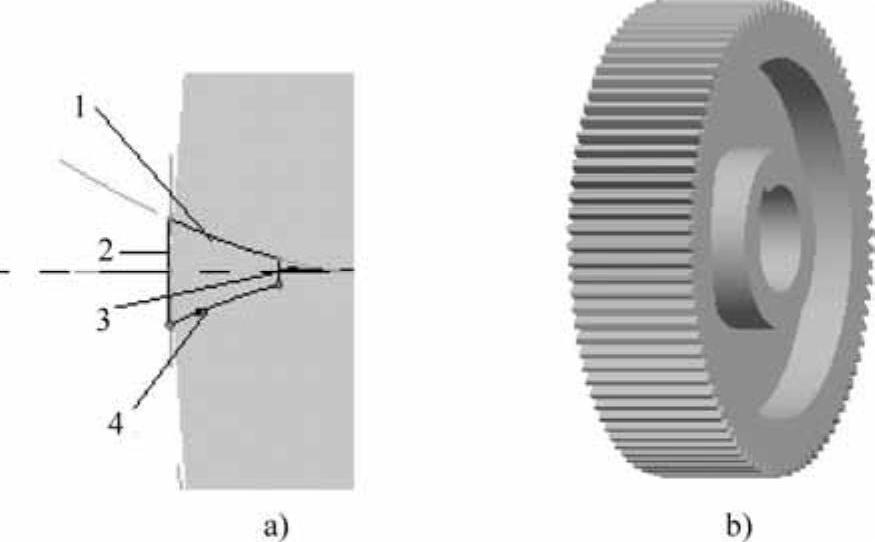

1）切掉的材料如图11-1所示，由4条线组成，用按钮选取步骤（1）建立的曲线、齿轮齿顶圆，形成线1、2。

2）画中心线与top面重合，以中心线为镜像面镜像曲线1以形成线4。

3）画与中心孔同轴的齿根圆半径为153mm，形成线3。

4）再用命令修剪这些线使之形成闭合的截面图形。最后完成的断面图形如图11-1a所示。

5）确定。

以对称深度切掉齿槽，再复制一个齿槽，最后圆形阵列所有齿槽，至此完成整个齿轮设计，如图11-1b。

图11-1 齿轮
