在此,简单介绍用Pro/E WildFire3.0设计第10.1.1节的大带轮。带轮是一个盘类零件,有多种设计方式,在此按带轮的机械加工顺序,即准备毛坯、车轴孔、再车出轮槽的顺序设计带轮,具体步骤如下。
1.用Extrude生成毛坯
1)新建一个prt文件,在name中输入名称V-belt wheel,选用mns_part_solid为模板,再点击OK。
2)单击按钮,系统将显示拉伸的特征图标板,点“放置”进入草绘设置对话框,选Front面为绘图面,参照面定向为Top面向上,并选取Top面,点击草绘按钮进入草绘界面。
3)用圆命令绘制断面,双击直径尺寸,改为320.5mm(大带轮外径),点击OK确定,绘出草绘,进入特征图标板,拉伸深度设置为双侧,且深度为50mm,即轮毂宽度,点击按钮,实体生成。
2.用孔特征打轴孔
点击进入放置孔的特征图标板,选轮毂的端面为放置平面,孔的放置方式为同心,选齿轮毛坯的外圆的轴线为同心参照,孔的直径根据设计为25mm,孔的深度方式选为通孔。设置完成后,确定即可,完成的特征如图10-2所示。
3.用拉伸命令切键槽
点击按钮,进入拉伸特征图标,并点击按钮,深度设置为穿过所有,点击进入Section对话框,选轮毂的端面为草绘面,Top面为参照面,点击Sketch按钮进入草绘界面,绘制图10-3a所示的断面,输入键槽的尺寸,点击退出草绘状态。点击,特征生成,如图10-3b所示。

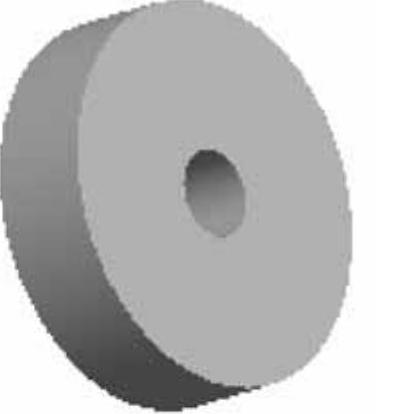

图10-2 孔特征

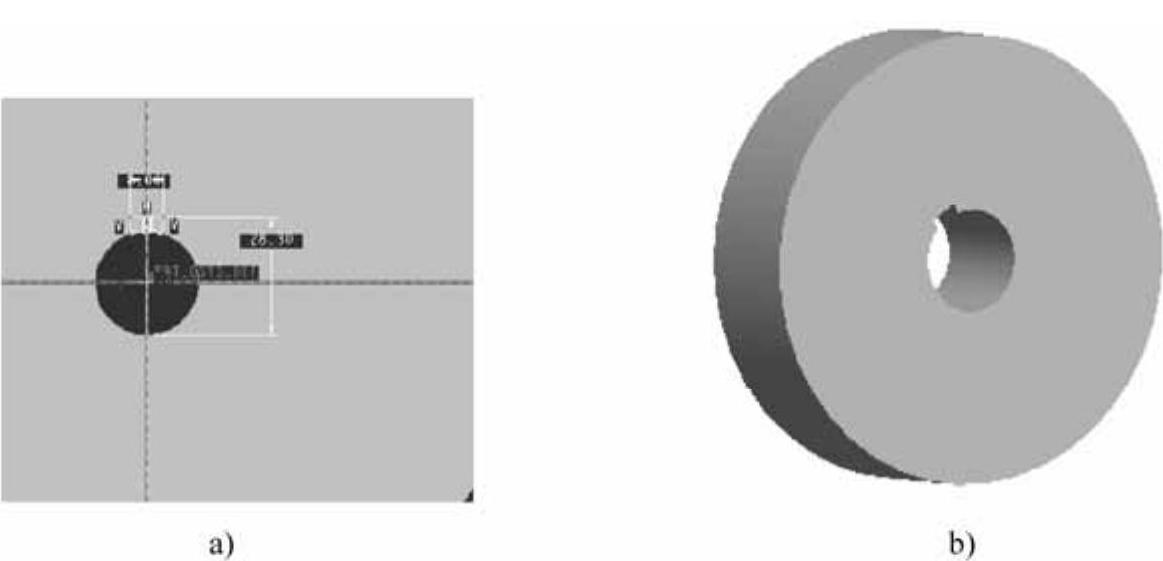

图10-3 键槽特征(www.daowen.com)
4.去除一部分材料,形成辐板
保证轮缘宽度b=48mm及轮毂的宽度L=50mm;
用拉伸或旋转命令都可以,在此选择旋转,点击特征图标板上进入Revolve特征图标板,旋转角度为360°,同时点按钮去除材料,点击进入Section对话框,选Front面为草绘平面,Top面为参照面,点击Sketch按钮进入草绘界面,绘制的断面如图10-4a所示。点击退出草绘状态。在特征图标板上点击,去除特征生成,如图10-4b所示。
图10-4 辐板特征(图中的剖面尺寸要改)
5.镜像辐板特征(略)
6.切割轮槽
用旋转去除材料。选Front面为草绘平面,Top面为参照面,进入草绘,绘制的断面如图10-5a所示,点击退出草绘状态。在特征图标板上点击,再点击,去除特征生成,如图10-5b所示。

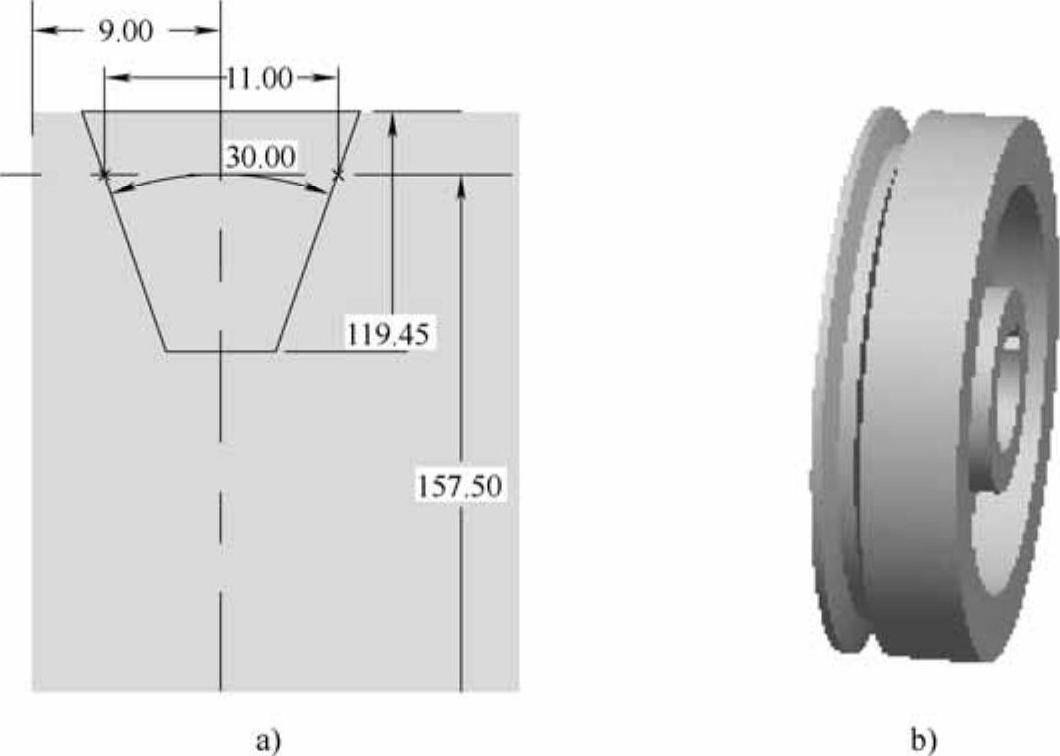

图10-5 齿槽特征
7.镜像轮槽特征
点击“编辑”—“特征操作”,出现特征操作菜单管理器,点击“复制”—“移动”,“从属”,选取轮槽特征,点击“确定”,以right面为移动方向。同样的步骤完成三个轮槽的造型,至此完成整个V带轮的设计,最后完成的带轮如图10-6所示。
