轴设计的关键数据汇总

1.常用轴的材料和性能

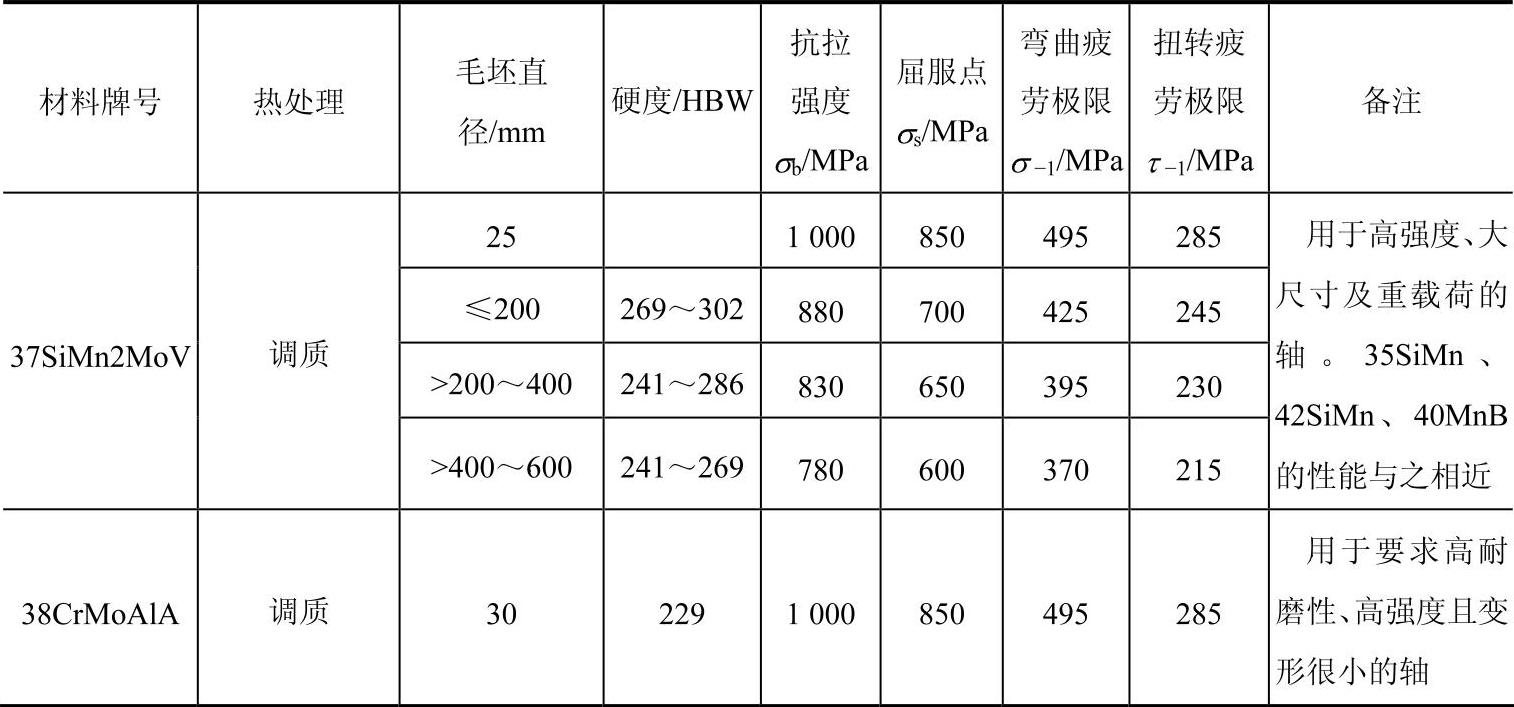

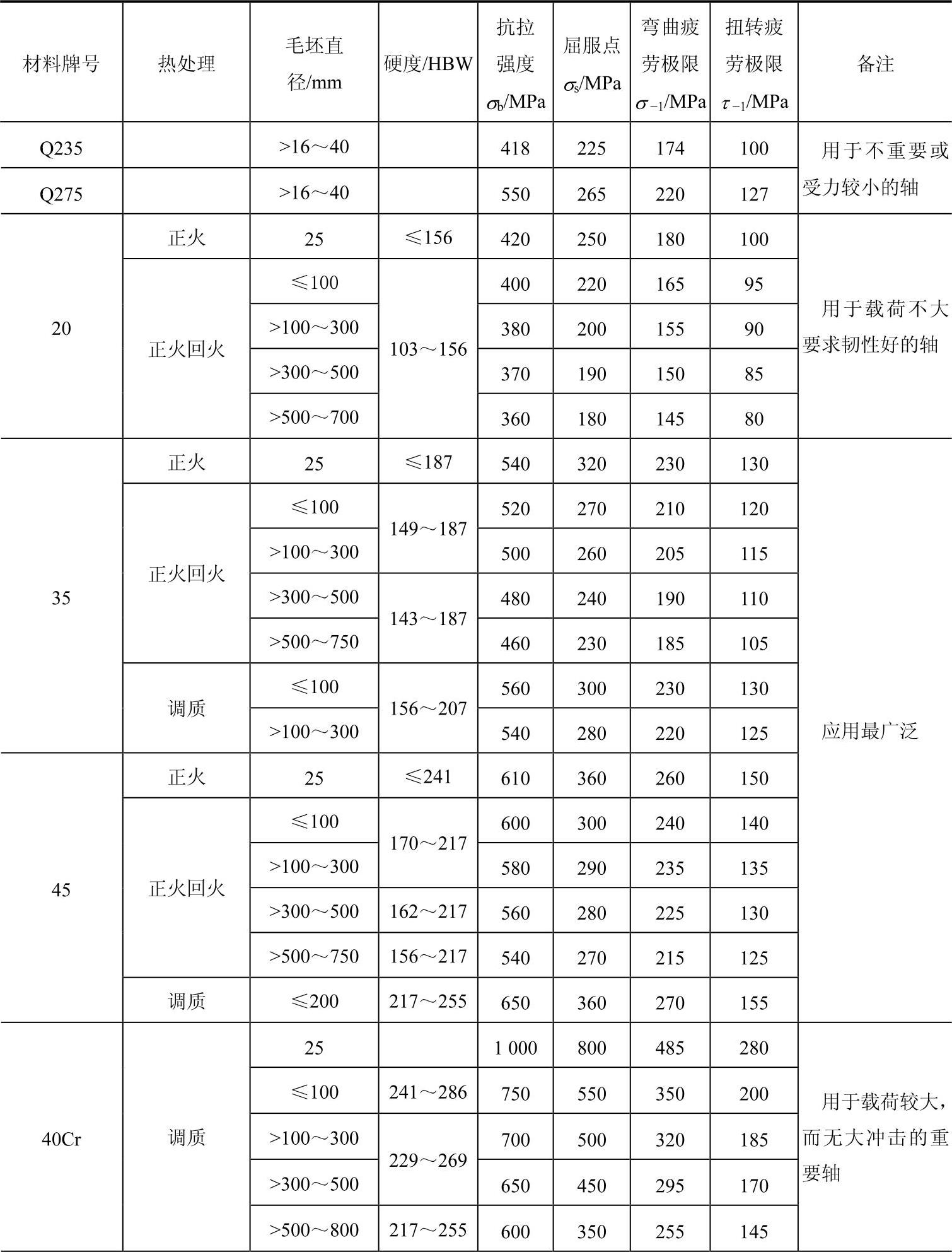

表7-9 轴的常用材料及其主要力学性能


(续)


注:1.表中所列疲劳极限数值均按下式计算:钢σ-1≈0.27(σb+σs),τ-1≈0.156(σb+σs);球墨铸铁σ-1≈0.36σbτ-1≈0.31σb

2.其他性能,一般可取τs≈(0.55~0.62)σsσ0=1.4σ-1τ0=1.5τ-1

2.轴的许用应力

当缺乏疲劳极限的数值时,建议用表7-10的经验公式来估算。

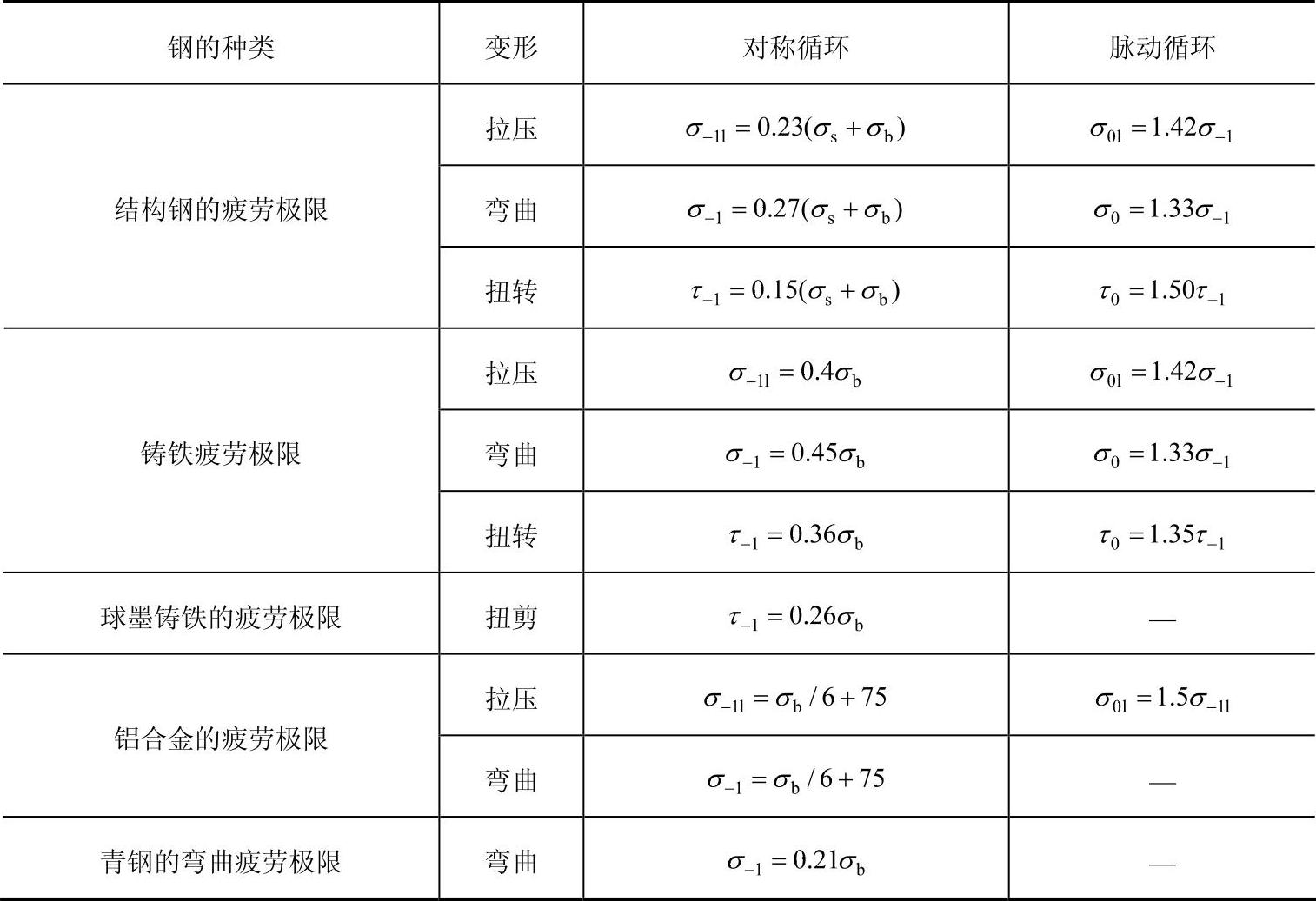

表7-10 钢、铸铁和轻金属的极限应力经验计算式


3.应力集中、表面状态和尺寸系数(见表7-11~表7-18)

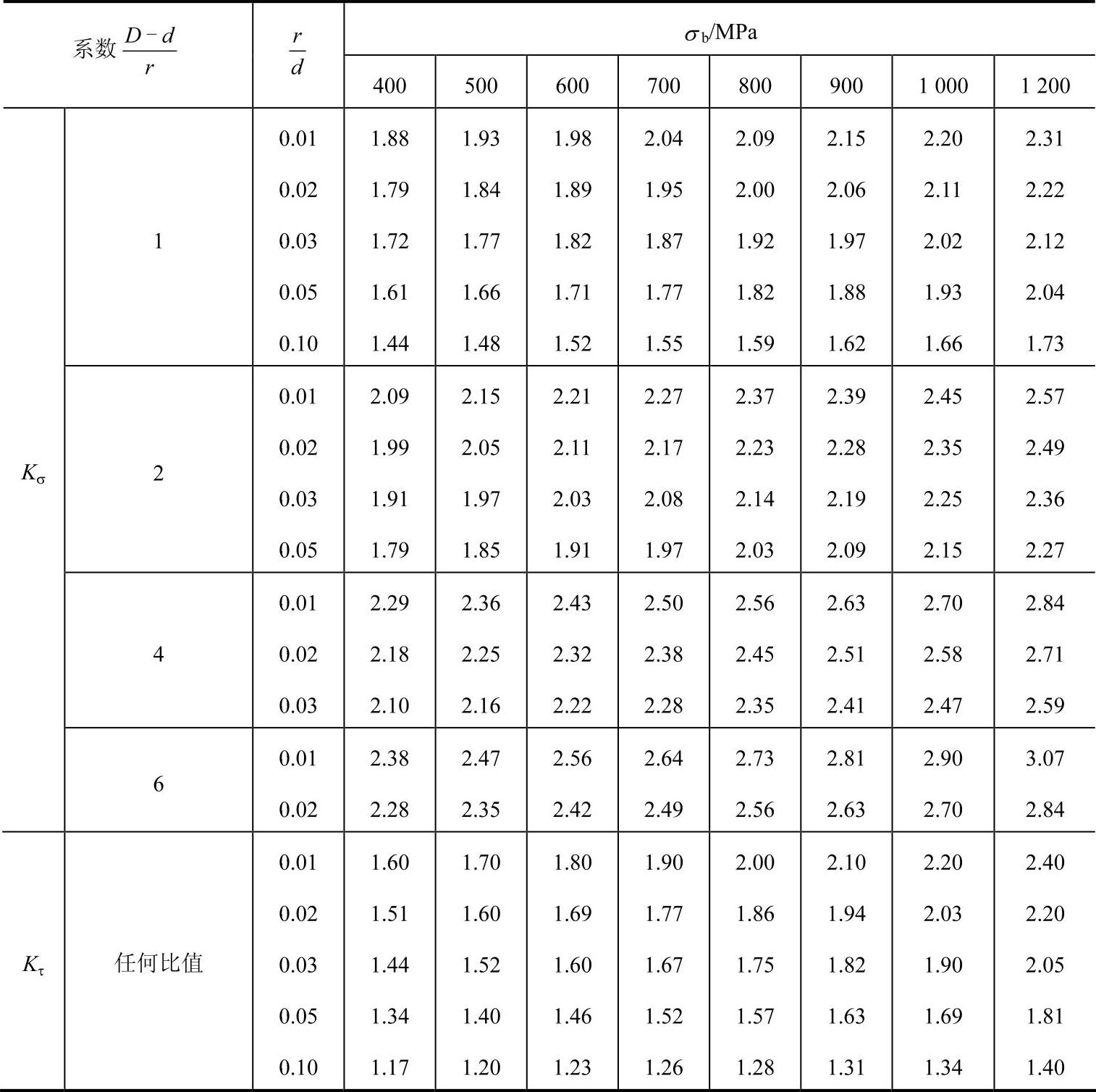

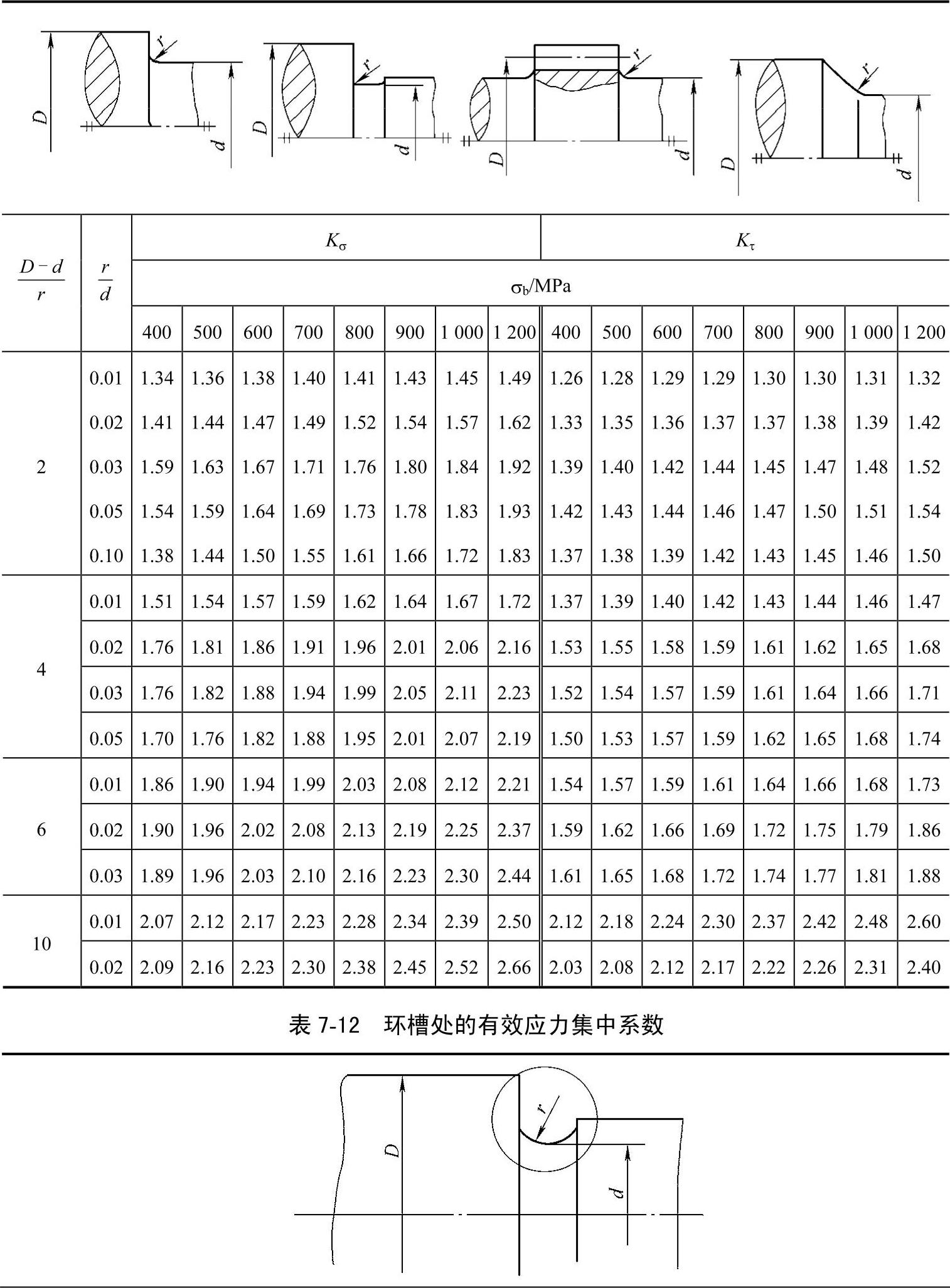

表7-11 圆角处的有效应力集中系数


(续)

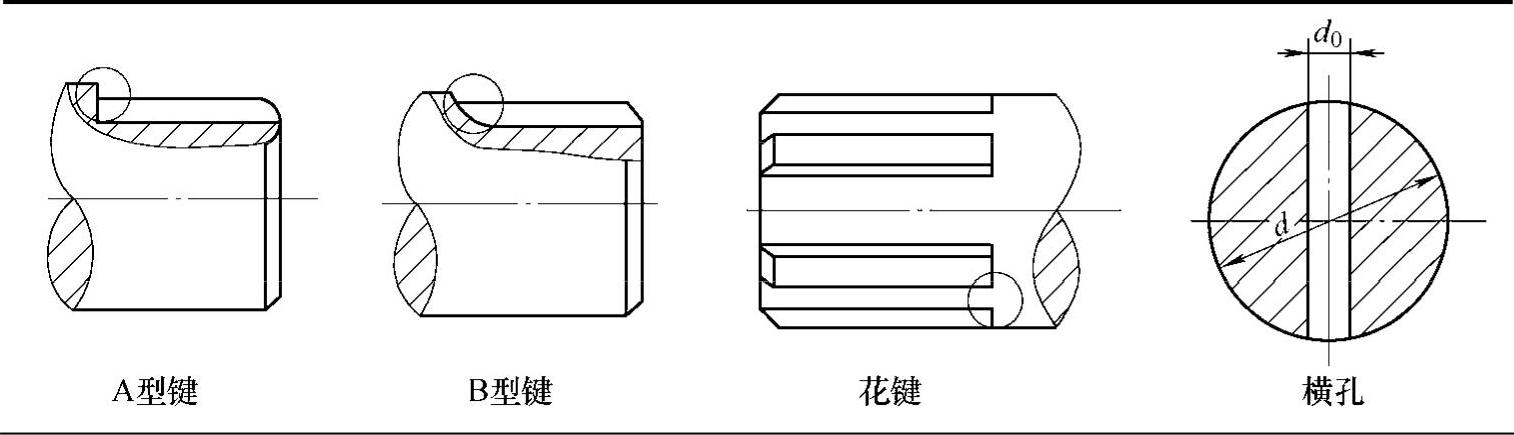

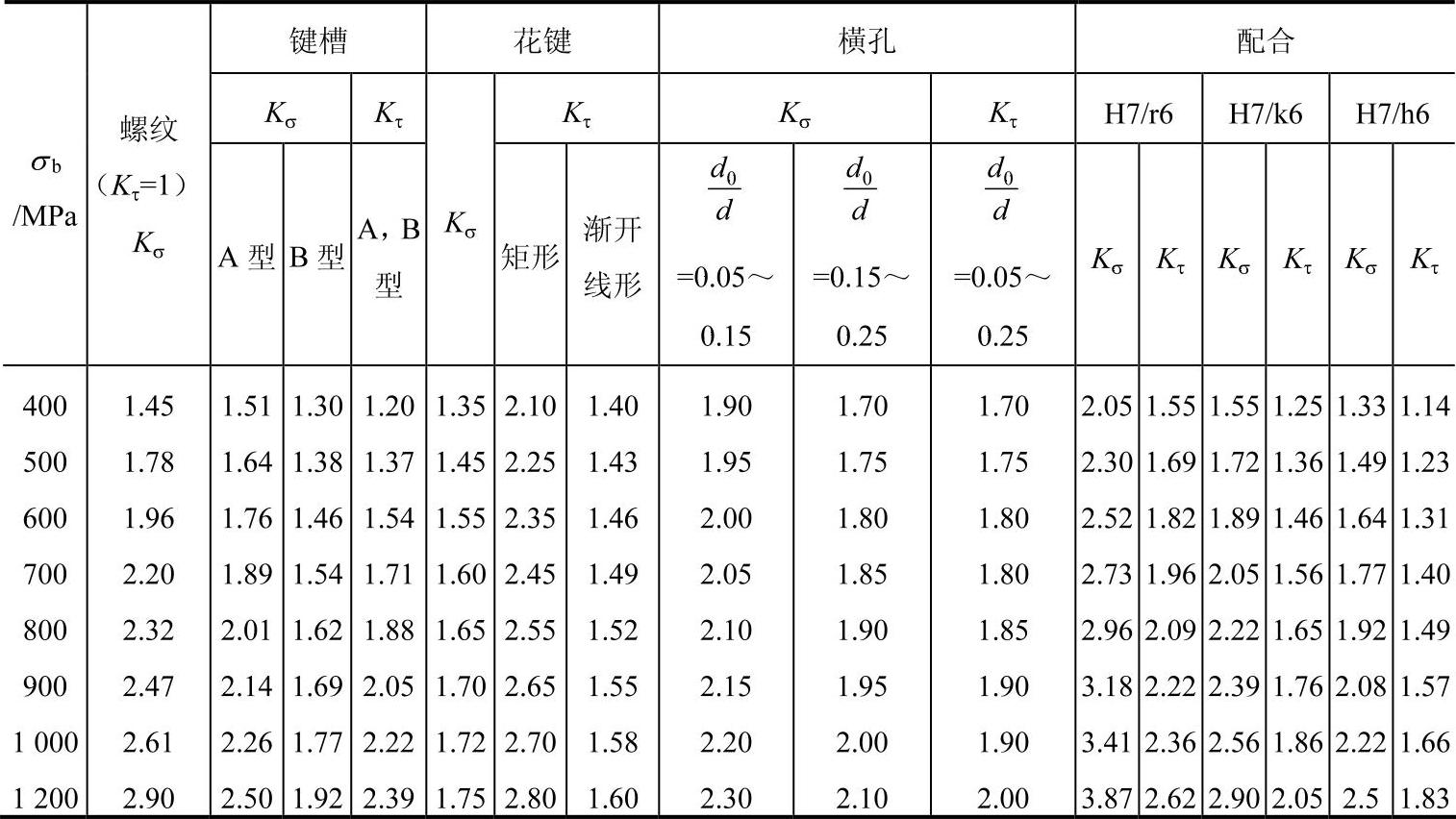

表7-13 螺纹键槽、花键及横孔的有效应力集中系数Kσ和Kτ


(续)


注:1.滚动轴承与轴的配合按H7/r6配合选择系数。(www.daowen.com)

2.蜗杆螺旋根部有效应力集中系数可取Kσ=2.3~2.5,Kτ=1.7~1.9。

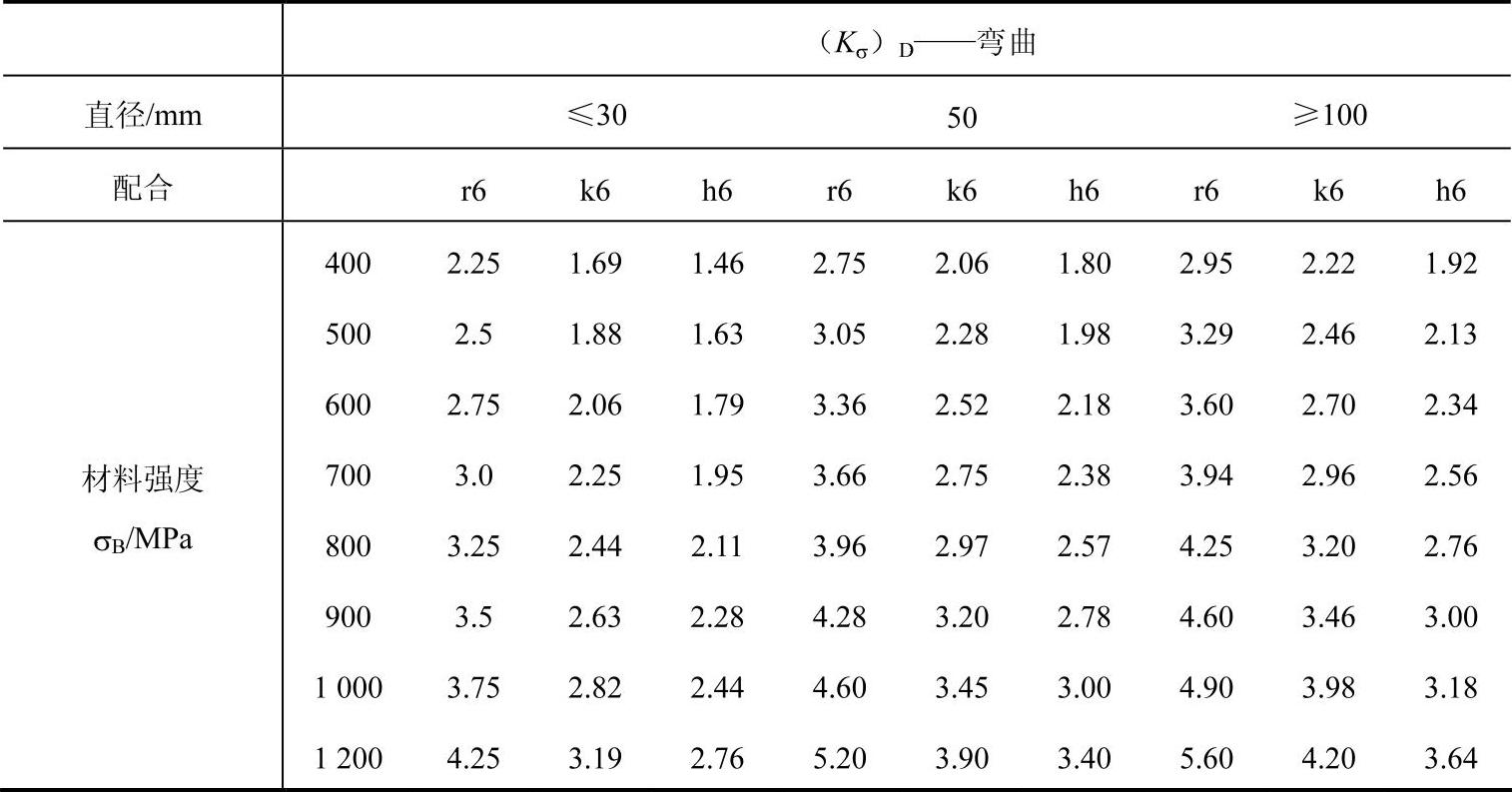

表7-14 配合零件的综合影响系数(KσD和(Kτ)D值


注:1.滚动轴承内圈配合为过盈配合r6。

2.中间尺寸直径的综合影响系数可用插入法求得

3.扭转(Kτ)D=0.4+0.6(KσD

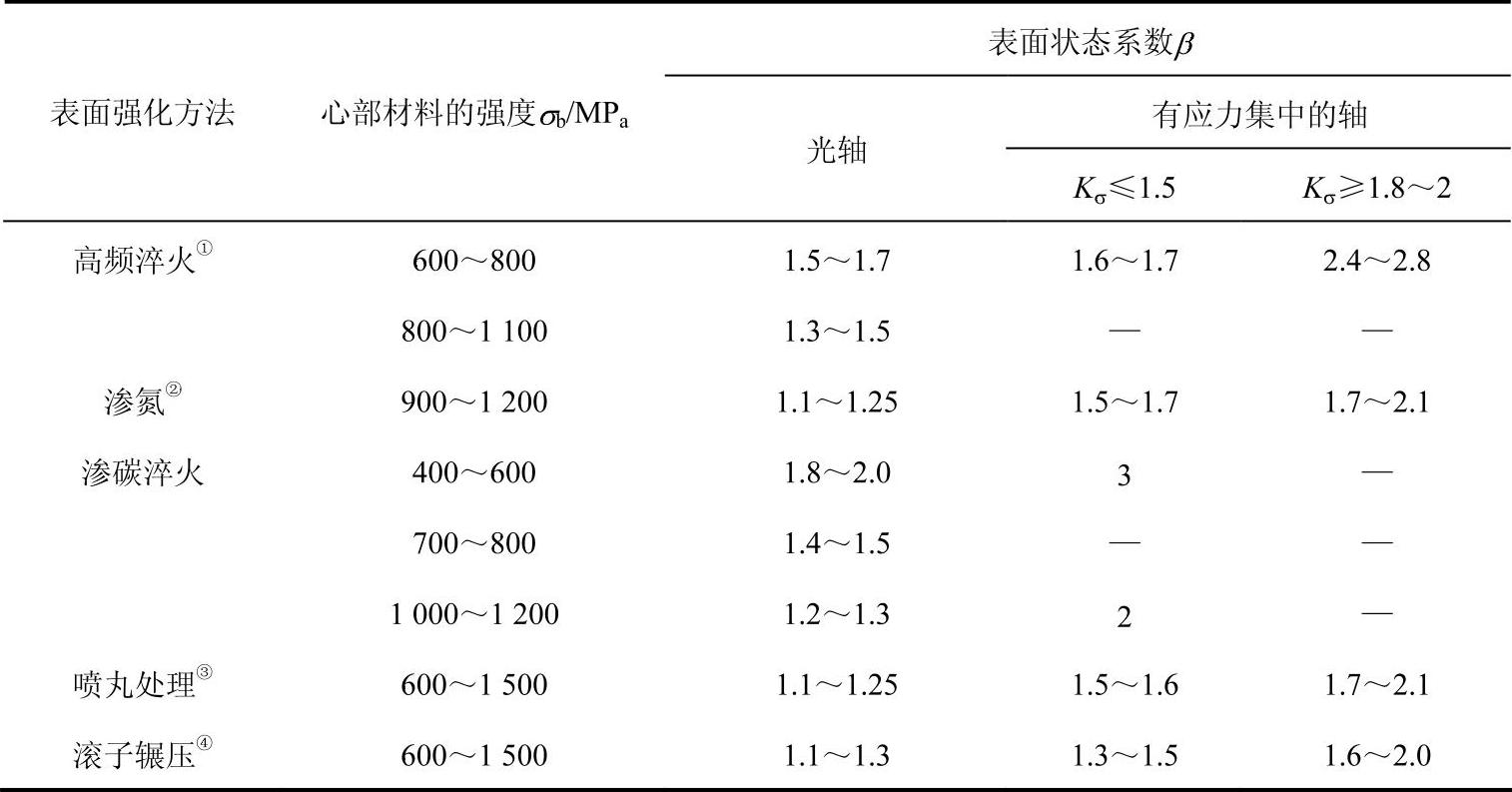

表7-15 强化表面的表面状态系数β值


①数据是在实验室中用d=10~20mm的试件求得,淬透深度(0.05~0.20)d;对于大尺寸的试件,表面状态系数低些。

②氮化层深度为0.01d时,宜取低限值;深度为(0.03~0.04)d时,宜取高限值。

③数据是用d=8~40mm的试件求得;喷射速度较小时宜取低值,较大时宜取高值。

④数据是用d=17~130mm的试件求得。

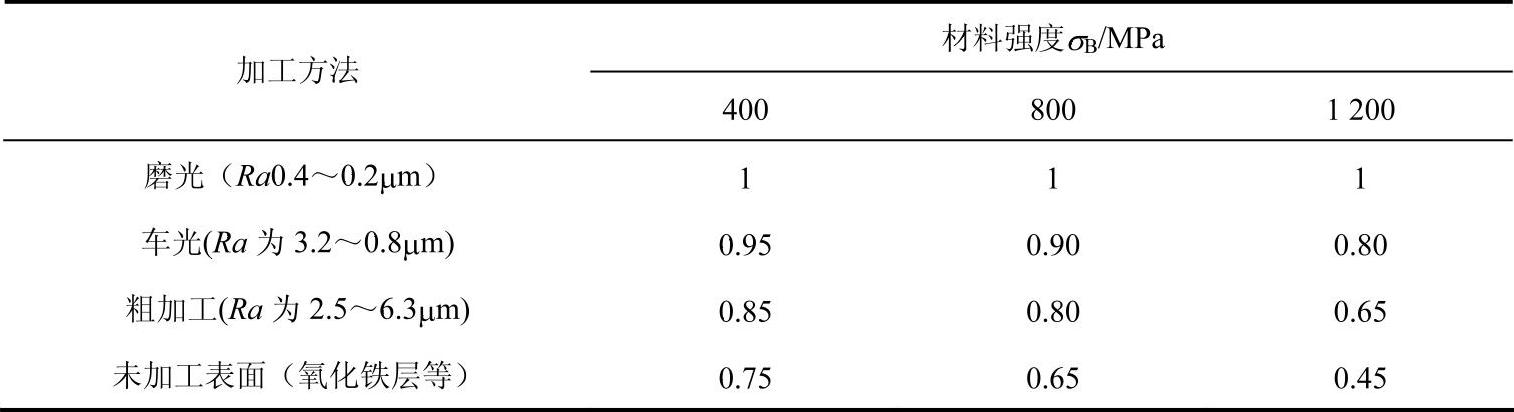

表7-16 加工表面的表面状态系数β3

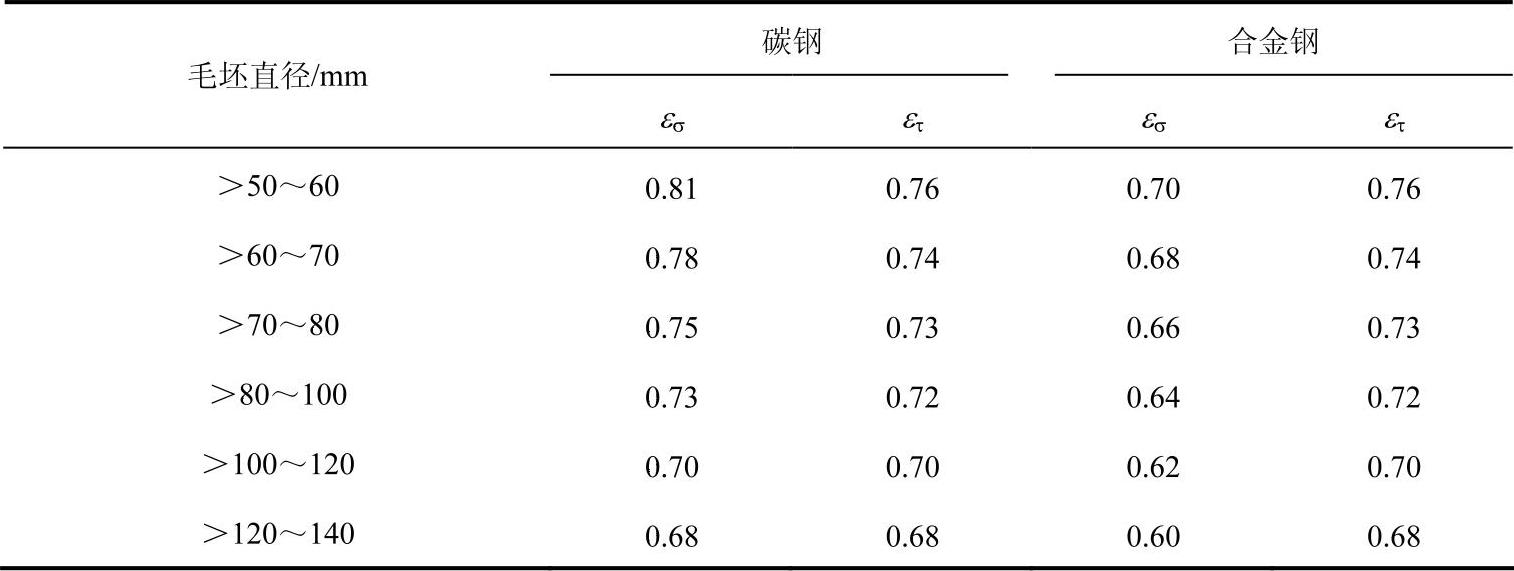

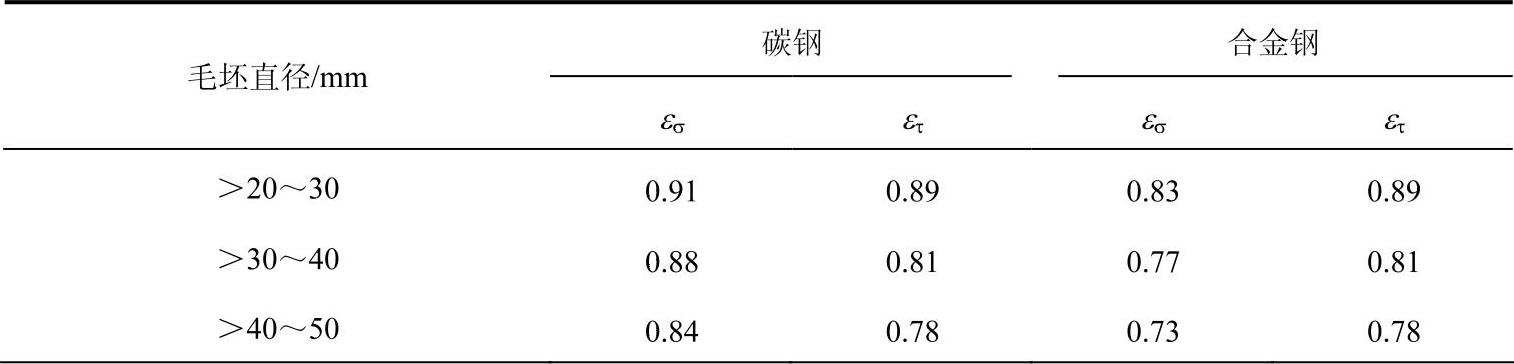

表7-17 尺寸系数εσετ


(续)

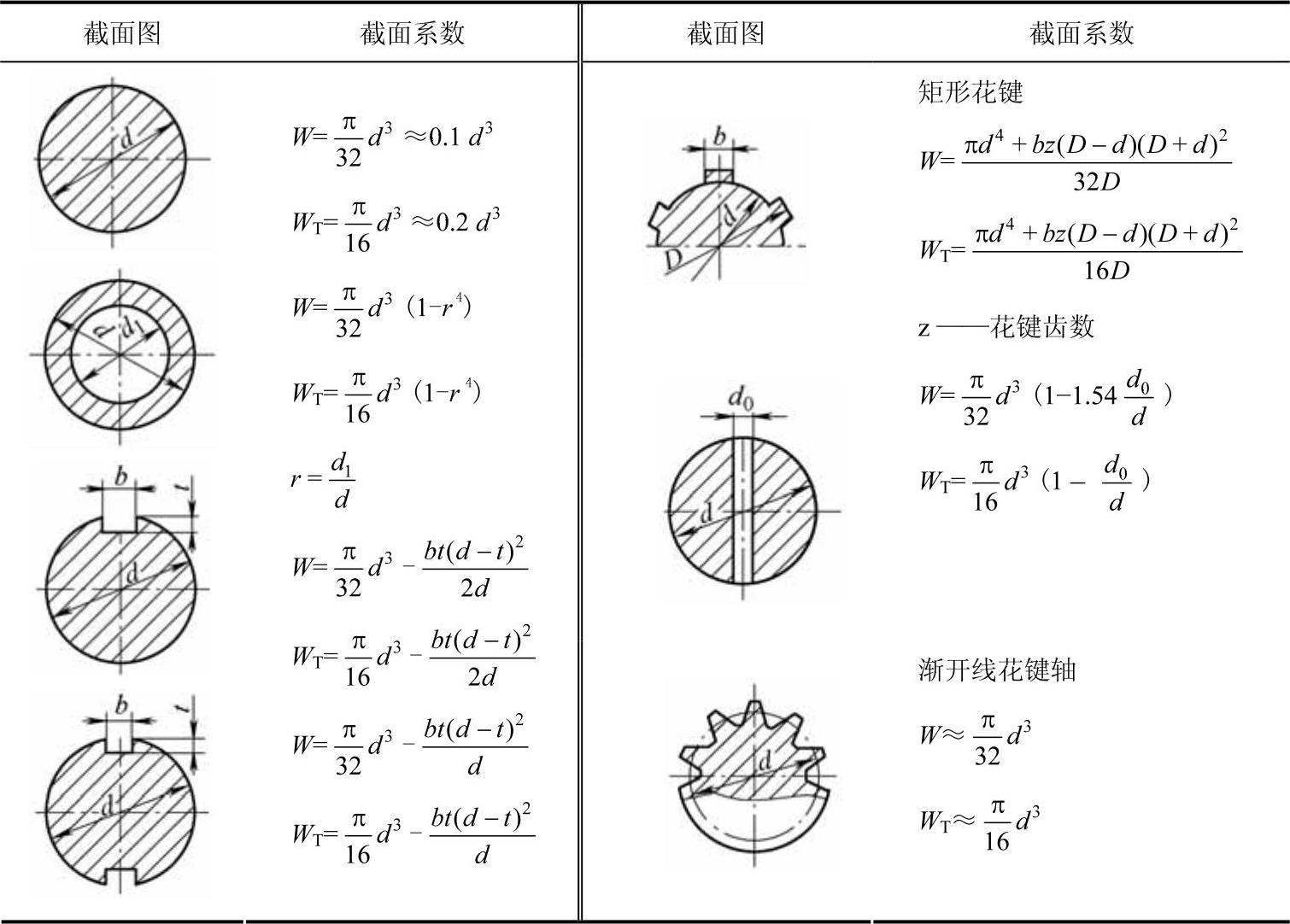

表7-18 抗弯截面系数W和抗扭截面系数WT的计算公式
