带轮结构设计的部分数据分析

1.V带轮结构

根据带轮的尺寸大小,为了减轻重量及考虑工艺运输等因素,带轮的结构分为实心式(S型)、腹板式(P型)、孔板式(H型)和轮辐式(E型),详情如图6-9所示。带轮基准直径较小时,通常按经验公式计算,d≤(2.5~3)ds,常用实心实结构,ds为轴径,如图6-9a所示;当d≤300mm时,通常采用腹板式结构图6-9b所示;当dr-dh≥100mm时,为方便吊装和减轻质量可在腹板上开孔,称为孔板式,如图6-9c所示;当d>300mm时,一般采用辐条式结构,图6-9d所示。

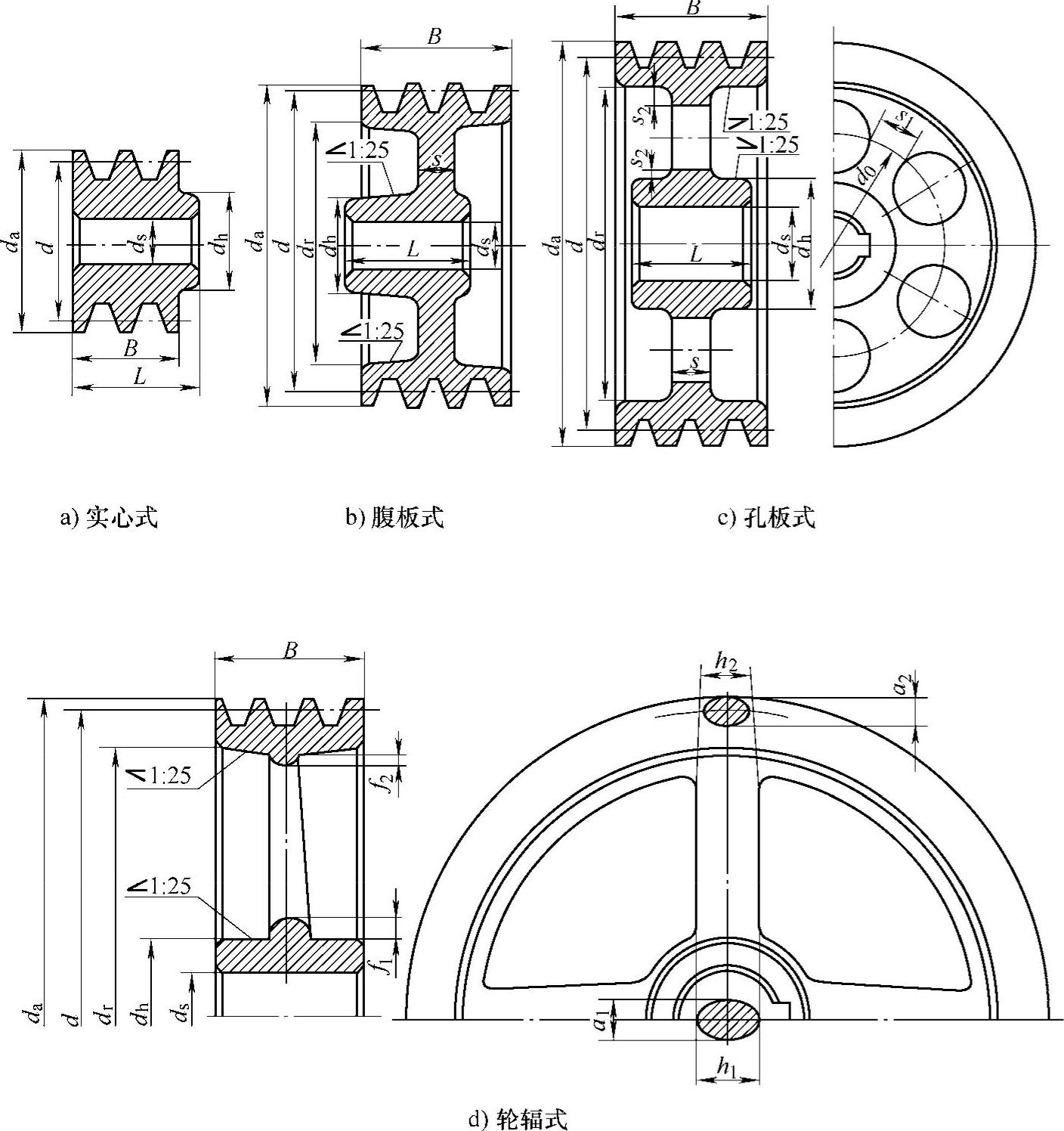

图6-9 V带轮结构


hahfδ见表6-4;P为传递的功率,单位为kW;n为转速,单位为r/min;za为辐条数。

2.V带轮的结构型式和腹板厚度(见表6-26)

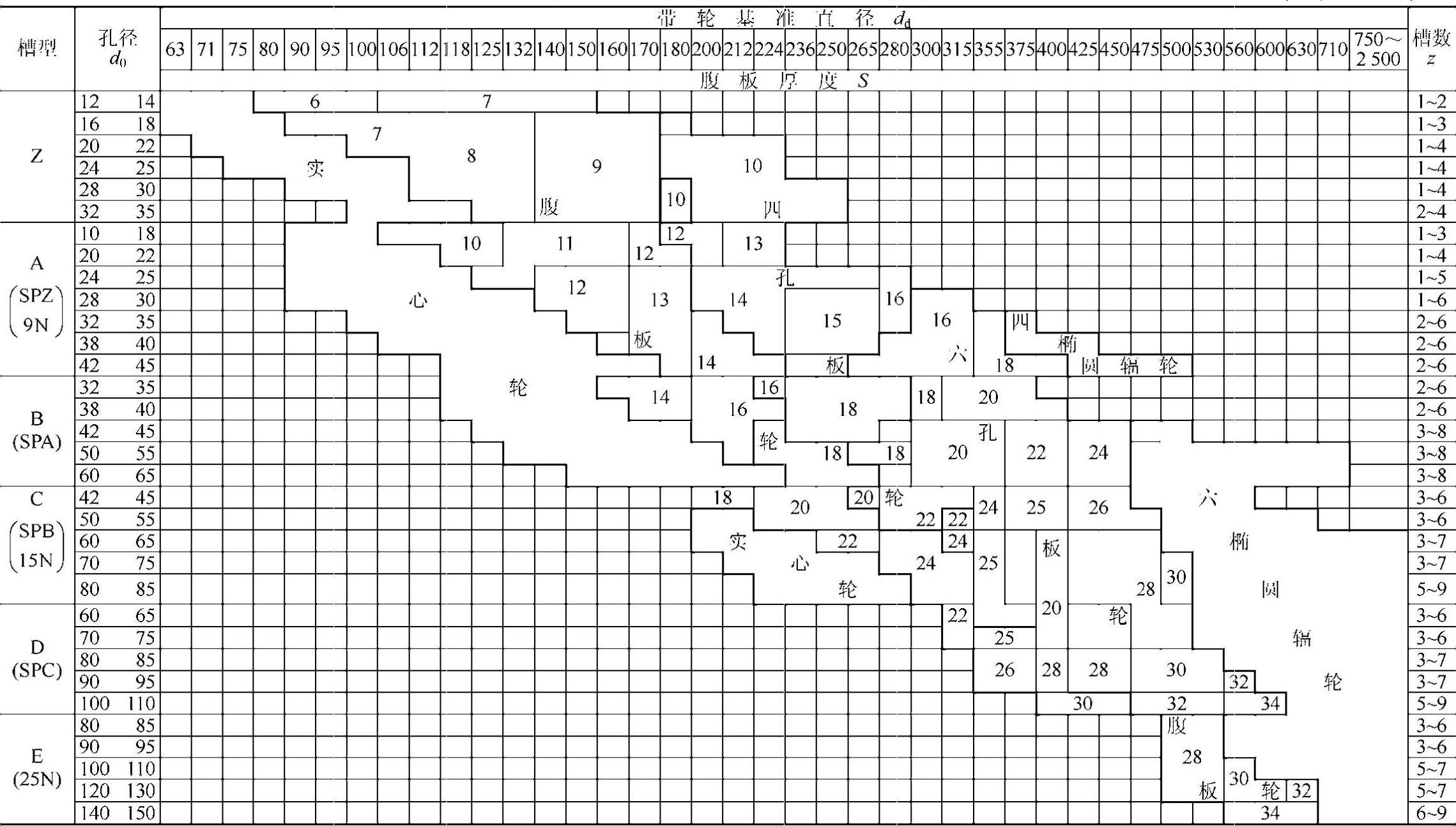

表6-26 V带轮的结构型式和腹板厚度 (单位:mm)(www.daowen.com)


注:窄V带传动可参考本表选用,括号内的带型对应的普通V带的工作能力相当。

3.平带轮的直径、结构型式和腹板厚度(见表6-27)

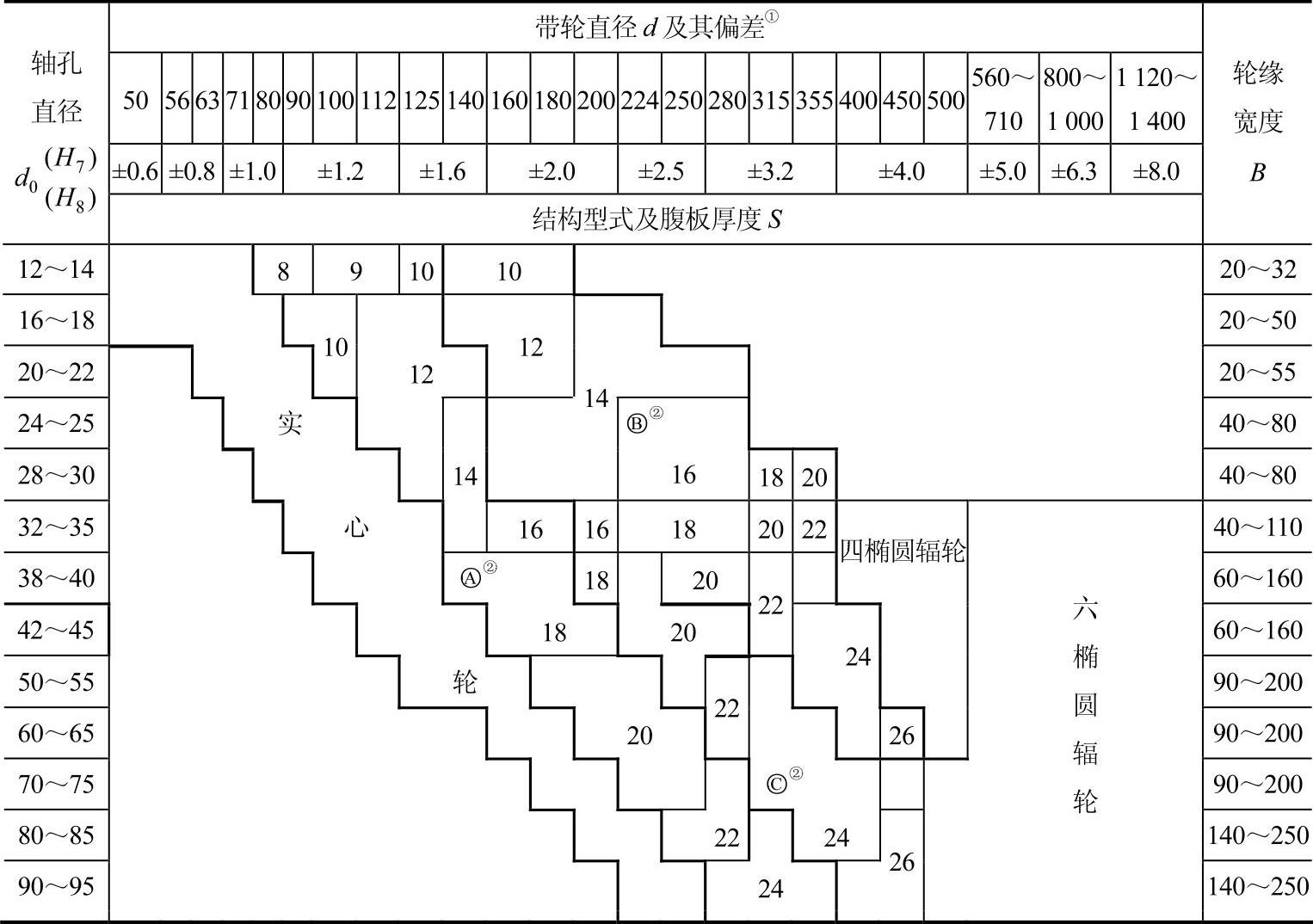

表6-27 平带轮的直径、结构型式和腹板厚度 (单位:mm)


①平带轮直径系列摘自GB/T 11358—1999,直径d≥1600mm时,其极限偏差可取±10mm。

②○A—腹板轮,○B—四孔板轮,○C—六孔板轮。
