1.受拉螺栓联接的强度计算

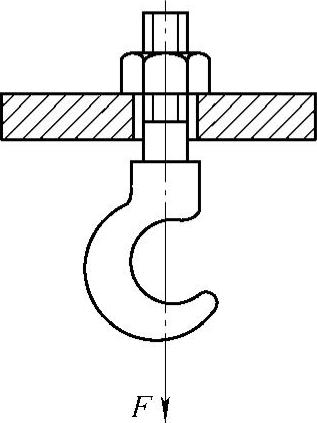

1)受拉松联接螺栓 如图5-13所示的起重钓钩,螺栓不拧紧,因此不受预紧力。当吊起重物时,相当于杆件纯拉伸,强度条件为


设计公式为


式中 [σ]——许用拉应力,见表5-3。

设计出的直径应按螺纹标准取值,并标出螺纹的公称直径(大径)。


图5-13 松联接的起重滑轮

2)受拉紧联接螺栓

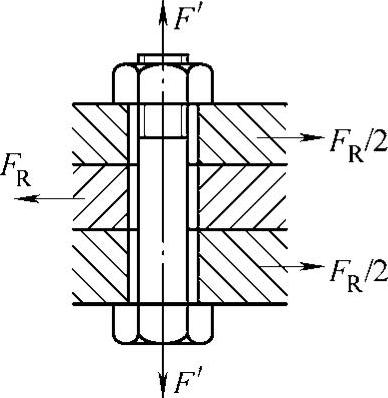

1)只受预紧力F′的紧联接螺栓。只受预紧力F′的紧联接螺栓是指一组螺栓当外载荷为横向力FR或转矩T时,设计成受拉螺栓,靠摩擦传力的情况,如图5-14所示。


图5-14 只受预紧力的紧螺栓联接

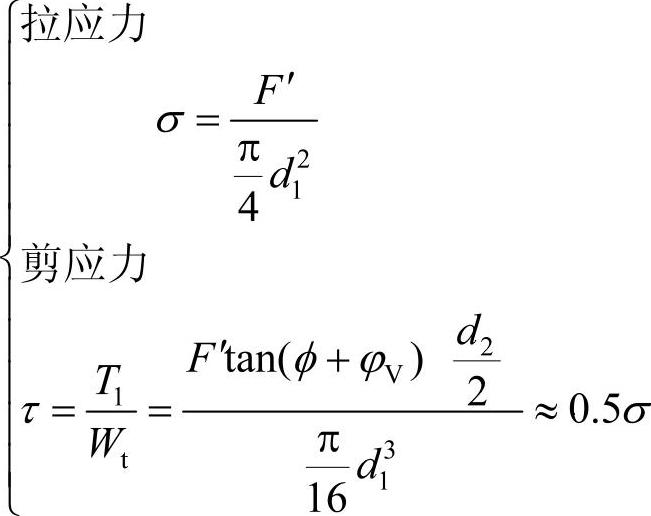

对螺栓螺纹部分进行受力分析:因为螺栓受预紧力F′作用,所以螺栓受拉;同时拧紧螺母时,螺纹副之间有摩擦阻力矩,因此螺栓还受扭,此转矩称螺纹力矩,由机械原理教材所推导的公式可求,即



可根据第四强度理论求出合成应力。


校核式


设计式


式中的许用应力[σ]见表5-3。

由此可知:紧联接螺栓的强度可按纯拉伸强度计算,但需将拉力增大30%以考虑螺纹力矩的影响。

2)既受预紧力F′又受工作拉力F作用的紧联接螺栓。首先应该求出总拉力F0,再作强度计算。能否认为这两个力方向相同,而总拉力F0等于二者直接相加呢?不能,因为螺栓与被联接件的弹性变形,总拉力不等于预紧力F′加工作拉力F,即F0F′+F。由理论分析知:总拉力F0与预紧力F′、工作拉力F、螺栓刚度c1、被联接件刚度c2有关,属于静不定问题,可利用静力平衡条件及变形协调条件求得。由螺栓和被联接件的受力变形图(见图5-15)可看出:图5-15a为螺栓刚要拧紧、还没拧紧,此时螺栓不受力、不变形;图5-15b所示为螺栓拧紧后受工作载荷作用前的情况,螺栓受拉,即预紧力F′,被联接件受大小相等、方向相反的压力F′。以c1c2分别表示螺栓和被联接件的刚度,则螺栓的伸长量为978-7-111-35314-0-Part01-124.jpg,被联接件的被压缩量为978-7-111-35314-0-Part01-125.jpg,图5-16a即表示螺栓及被联接件各自的受力—变形图。因为拉伸为正、压缩为负,所以将被联接件的变形画为反方向,将两个图合并,如图5-16b所示。

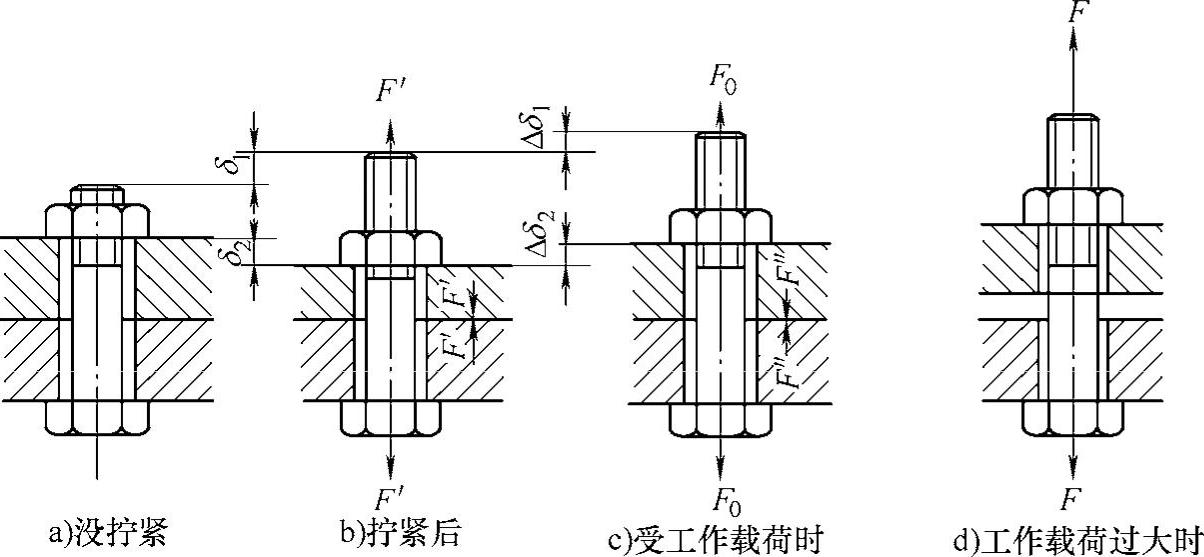

图5-15 螺栓和被联接件的受力和变形

当螺栓受工作载荷F时,如图5-15c,螺栓进一步受拉,拉力由F′增大到总拉力F0,拉力增量为(F0-F′),伸长增量为Δδ1;随着螺栓的进一步被拉伸,被联接件被压缩的程度得到了部分缓解,此时被联接件的压力减小为残余预紧力F′′,压力减量为(F′-F′′),压缩减量为Δδ2,如图5-16c所示。

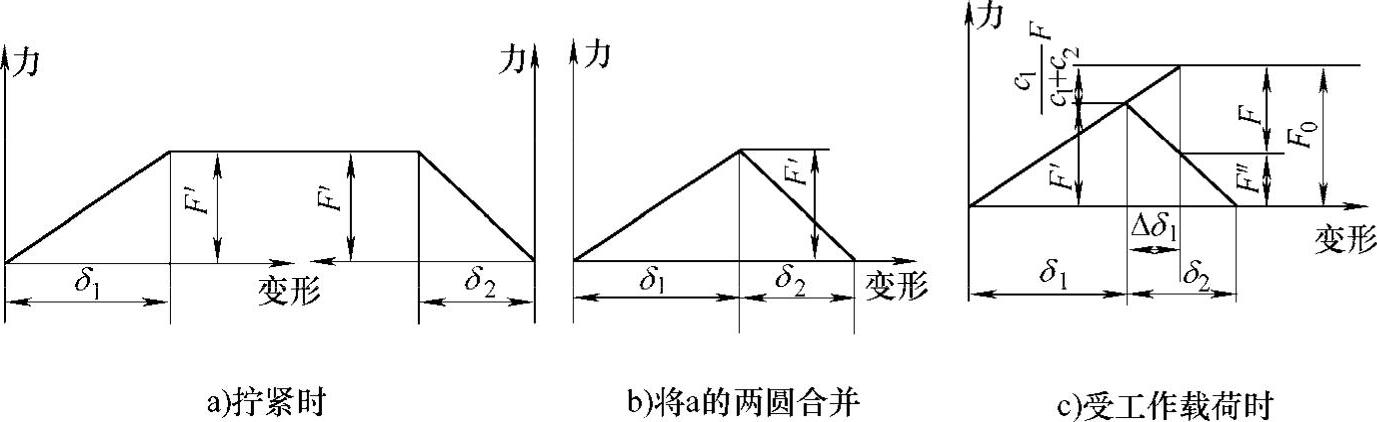

图5-16 螺栓和被联接件的力与变形关系图

根据螺栓的静力平衡条件,即螺栓的总拉力F0必然为工作载荷F与被联接件给它的残余预紧力F′′之和,即

F0=F′′+F (5-18)

又根据螺栓与被联接件的变形协调条件,螺栓的伸长增量Δδ1必然等于被联接件的压缩减量Δδ2,即





式(5-22)表明,螺栓的总拉力等于预紧力加上工作载荷的一部分。

c2>>c1时,F0F′。当c2<<c1时,F0F′+F978-7-111-35314-0-Part01-132.jpg为相对刚度,与材料、结构、垫片、尺寸及工作载荷作用位置等因素有关,可通过计算或试验求出。当被联接件为钢铁时,一般可根据垫片材料取值:金属垫或不用垫取值为0.2~0.3;皮革垫取值为0.7;铜皮石棉板取值为0.8;橡胶垫取值为0.9。

如果螺栓所受的工作拉力过大,如图5-15d所示,被联接件出现缝隙是不允许的,因此应使残余预紧力F′′>0。残余预紧力F′′的选择可以参考以下的经验数据进行选择:当外载荷F不变时,取F′′=(0.2~0.6)F;当外载荷F变化时,取F′′=(0.6~1.0)F;对于紧密联接的压力容器,因气密性要求,可取F′′=(1.5~1.8)F

此时螺栓的强度条件应该是:978-7-111-35314-0-Part01-133.jpg。考虑到螺栓工作时,个别螺栓可能松动,因此需要补充拧紧,拧紧力矩为978-7-111-35314-0-Part01-134.jpg,由此产生的切应力为



参照式(5-16)的推导,得出此时的强度条件为


上式适用于螺栓承受静载的情况,许用应力见表5-3。该式也适用于变载,但变载情况下需要验算应力幅,即σa≤[σa]。

如果工作载荷在0~F之间变化,螺栓的拉力将在预紧力F′和总拉力F0之间变化,如图5-17所示,则螺栓的应力幅为



式中 [σ]a——许用应力幅,见表5-3。

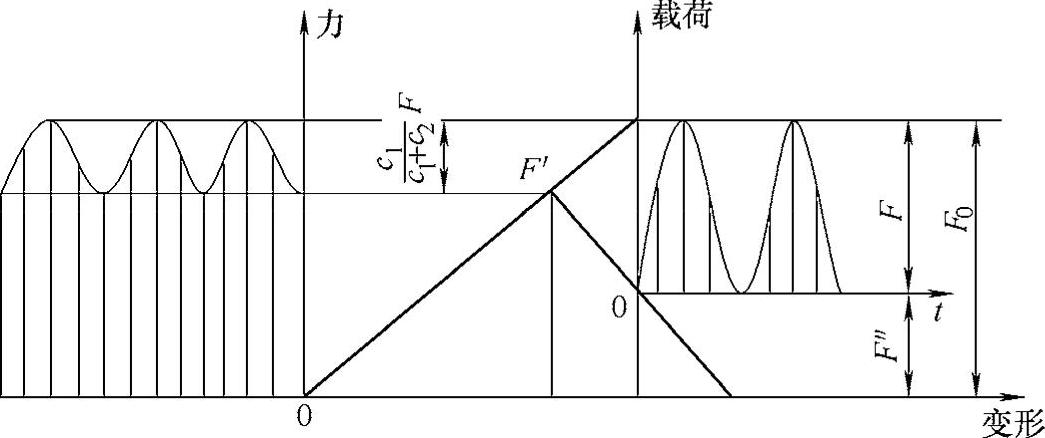

图5-17 变载荷下螺栓拉力的变化

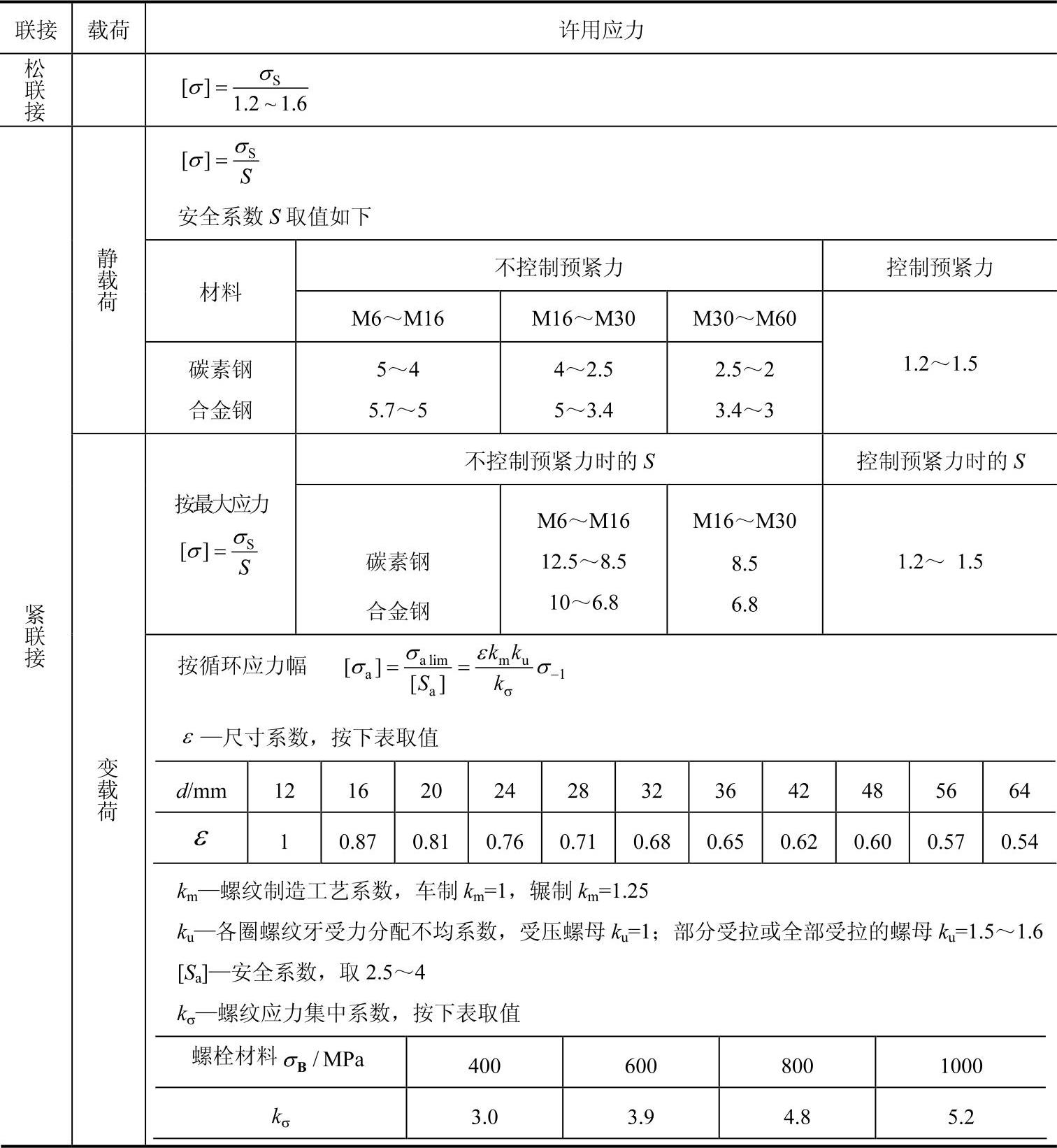

表5-3 受拉螺栓联接的许用应力


2.受剪螺栓联接

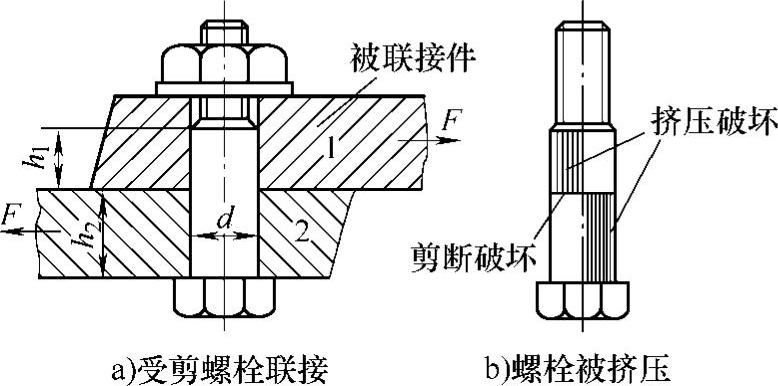

受剪螺栓联接所采用的螺栓是铰制孔光制螺栓,或称受剪螺栓,如图5-18所示。工作载荷为横向载荷,螺栓可能的失效形式为螺栓杆或螺栓孔壁被压溃以及螺栓被剪断。拧紧时的预紧力和摩擦力等被忽略。

因此强度条件为


图5-18 受剪螺栓联接


式中 FS——每个螺栓受的剪切力(N);

d——螺栓抗剪面的直径(mm);

h——计算对象的受压高度(mm);

[σ]p——计算对象的许用挤压应力(MPa,见表5-4);

m——剪切面数;

[τ]——螺栓的许用切应力(MPa,见表5-4)。

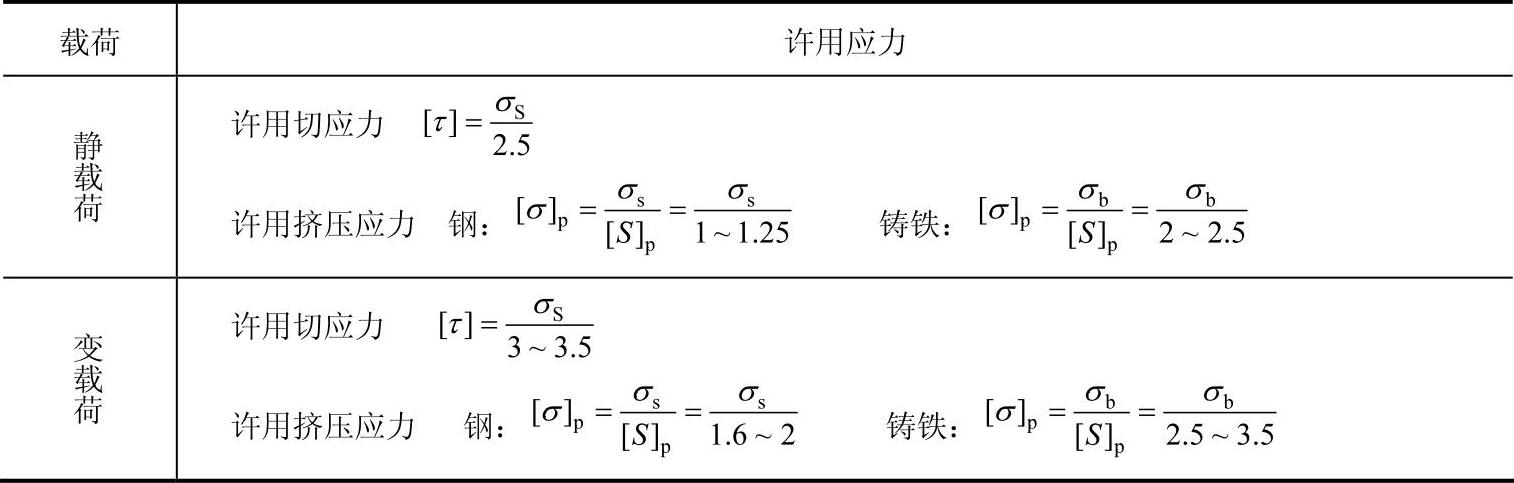

表5-4 受剪螺栓联接的许用应力
