螺纹紧固件的常用材料一般为低碳钢或中碳钢，如Q235、Q215和45、35、15、10钢等。在承受冲击、振动和变载荷的情况下，可用合金钢，如40Cr、15MnVB、30CrMnSi等。目前，高强度螺栓的应用越来越广泛，它是继铆接、焊接之后应用的一种新型钢结构联接型式，具有施工安装迅速、联接安全可靠等优点，特别适用于承受动力载荷的重型结构的机械上。目前国外已广泛用于桥梁、起重机、飞机等的主要受力构件的联接。当有防腐蚀或导电等要求时，可采用铜或其他有色金属作螺纹紧固件，近年来还发展了高强度塑料螺栓和螺母。选用时应注意：螺母材料一般比相配的螺栓材料的硬度低20～40HBW，目的是减少螺栓的磨损。

国家标准规定螺纹紧固件按材料的力学性能分出等级，详见GB/T 3098.1—2000和GB/T 3098.2—2000，表5-1是国家标准的部分摘录。国家标准规定，螺栓、螺柱、螺钉的性能等级分为十级，自3.6至12.9。小数点前的数字代表材料的抗拉强度极限的1/100（即为σ_bmin/100），小数点后的数字代表材料的屈服极限与抗拉强度极限之比值（屈强比）的10倍（即为10σ_smin/σ_bmin）。此处σb为材料的拉伸强度极限，σ_s为屈服极限，单位均为MPa。例如：某螺纹紧固件的性能等级为4.8，其中的4=σ_b/100，所以材料的拉伸强度极限为：σ_b=4×100MPa=400MPa；8代表材料的屈服极限与拉伸强度极限之比的10倍，即8=10σ_smin/σ_bmin，所以σs=（8÷10）×σ_b=0.8×400MPa=320MPa。设计时，可先选好材料的性能等级，再由表5-1查出材料的σ_b及σ_s值。规定性能等级的螺栓、螺母等在图样上只标注性能等级，不能标出材料牌号，因为同一材料经过不同的热处理后得到不同的强度。

国家标准还将螺纹紧固件产品按公差等级分成A、B、C三级，A级的公差等级最高，用于要求配合精确等重要场合，C级公差等级较低，多用于一般螺栓联接。(www.daowen.com)

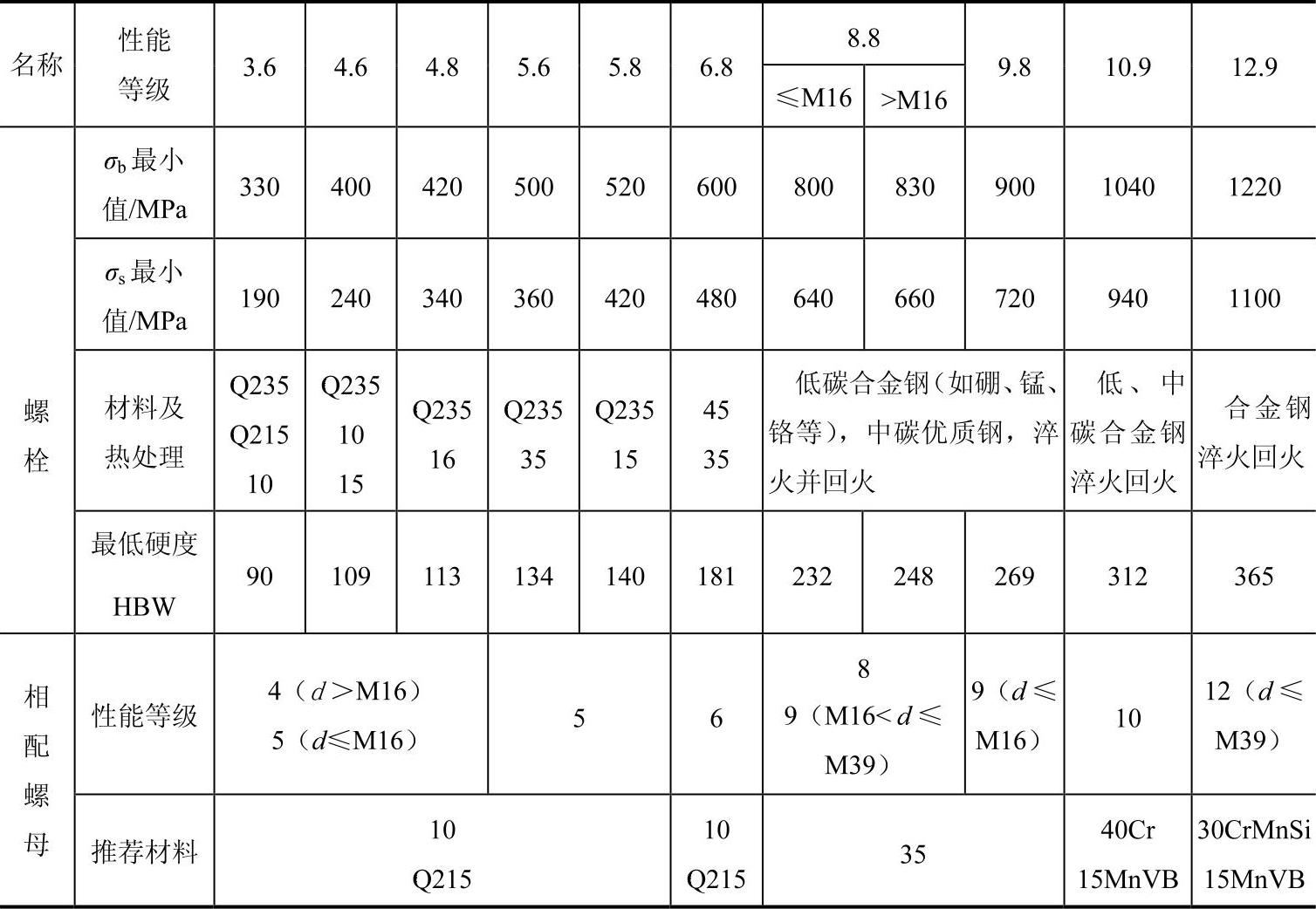

表5-1 螺栓（螺钉、螺柱）螺母的性能等级（摘自GB/T 3098.1—2000和GB/T 3098.2—2000）
