⒈螺纹的种类选择

（1）母体形状选择 根据螺纹的母体形状，可分为圆柱形螺纹和圆锥形螺纹。圆柱形螺纹加工比较容易，因此在工程中广泛被应用；圆锥形螺纹的加工相对比较困难，因此用得比较少。

（2）牙型选择

1）三角形螺纹。也称普通螺纹（见图5-1a），其牙型角α=60°。由机械原理的斜面摩擦可知，螺纹副的当量摩擦系数µ_v与摩擦系数µ的关系为

因为三角型螺纹的牙型角α大，所以当量摩擦系数µ_v大（µ_v≈1.155µ）时，当量摩擦角ϕ_V大。根据自锁性条件，螺纹升角φ应小于等于当量摩擦角ϕ_V，即

φ≤ϕ_V （5-2）

因此三角形螺纹自锁性好，用于联接。三角形螺纹分为粗牙螺纹和细牙螺纹两种。同一公称直径的三角形螺纹可以有多种螺距，其中螺距最大的称为粗牙螺纹，其余的称为细牙螺纹，一般常用粗牙。细牙螺纹比粗牙螺纹在同样的公称直径（大径）d下，螺距小，螺纹升角φ较小，因此自锁性更好，又因细牙螺纹比粗牙螺纹根径大，其联接强度更高，适于薄壁细小零件和冲击变载等情况。

2）矩形螺纹。矩形螺纹（见图5-1b）的牙型角α=0°。因为α角比三角形螺纹小，由式（5-1）可知，当量摩擦系数µ_v小（μ_v=μ）时，当量摩擦角ϕ_V小。当螺纹升角φ在一定的条件下，依据式（5-2）自锁性条件进行判断，自锁性比三角形螺纹差了。但由螺纹副的效率公式可知，效率却比三角形螺纹提高了。

由于矩形螺纹的齿形是正方形，因此螺纹的根部强度较低，为了提高根部的强度，工程上用梯形螺纹解决了这一问题。

3）梯形螺纹。梯形螺纹（见图5-1c）的牙型角α=30°。由式（5-1）可知：当量摩擦系数µ_v≈1.035µ，比矩形螺纹大，介于三角形螺纹与矩形螺纹之间。依据式（5-2）的自锁性条件：在螺纹升角φ相同的条件下，自锁性比矩形好，但效率η比矩形螺纹低。因此，为了将矩形螺纹和梯形螺纹的优点集中起来，又出现了一种新的螺纹——锯齿形螺纹。(www.daowen.com)

4）锯齿形螺纹。锯齿形螺纹（见图5-1d）的牙型角α=33°（承载面的斜角为3°，非承载面的斜角为30°），它兼有矩形螺纹效率高和梯形螺纹牙根强度高、对中性好的优点。但是只能承受单向轴向力，强度不如梯形，但比矩形的强度稍高。

矩形螺纹、梯形螺纹、锯齿形螺纹用于传动，除矩形螺纹外，其他螺纹均已标准化，设计时可查相关标准。

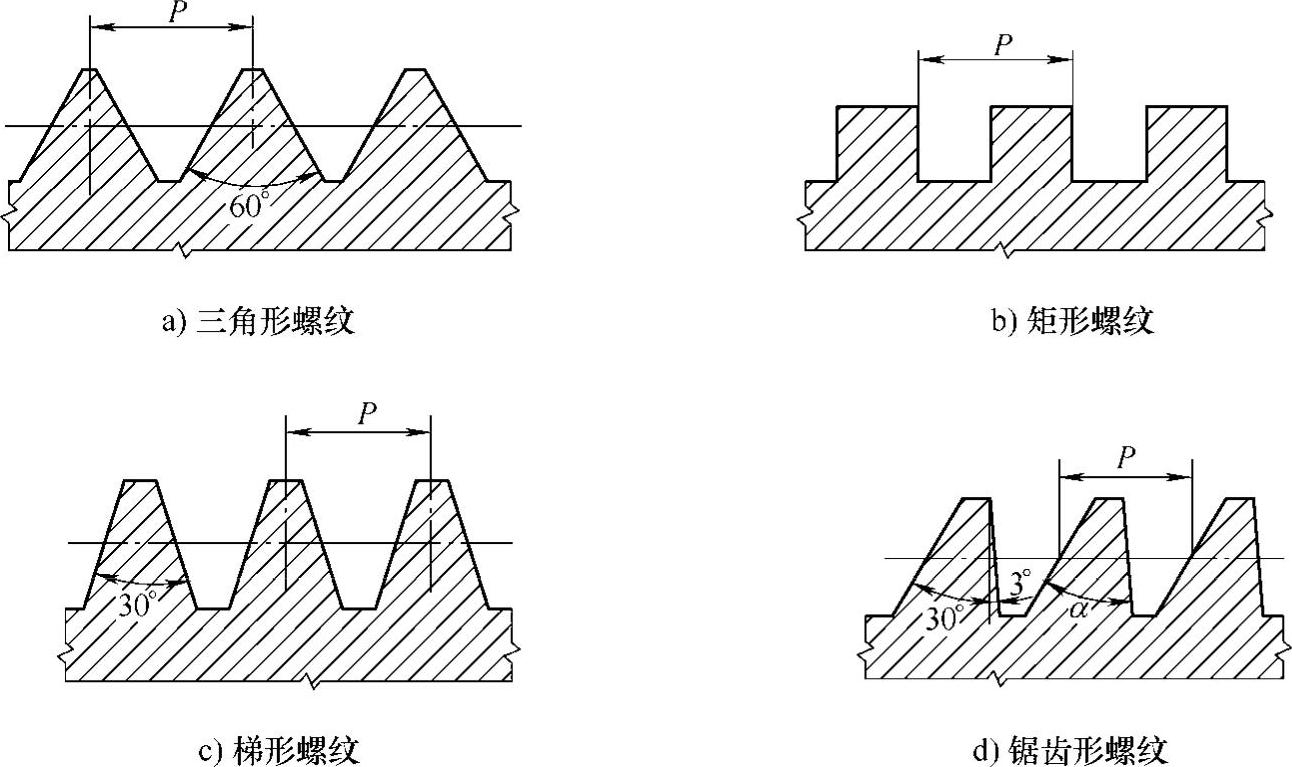

图5-1 各种螺纹的牙形

（3）旋向选择 根据螺旋线方向可分为左旋螺纹和右旋螺纹，旋向的判断方法：顺着螺纹的轴线看螺纹的升起方向，螺纹的升起方向向右，称为右旋；螺纹的升起方向向左，称为左旋。工程中常用右旋螺纹，不必特殊标记。左旋螺纹在特殊情况下采用，标记方法见有关标准。

（4）线数选择 根据线数可分为单线螺纹、双线螺纹（n=2）和多线螺纹（n≥2），螺纹线数即指螺旋线的线数。单线螺纹比较常用，用于联接；双线螺纹和多线螺纹由于效率高多用于传动。

2.螺纹主要参数的确定

螺纹的主要参数如图5-2所示。各种螺纹的主要几何尺寸可查相关标准，除管螺纹的公称直径近似等于管子的小径外，其余各种螺纹的公称直径均为螺纹大径。

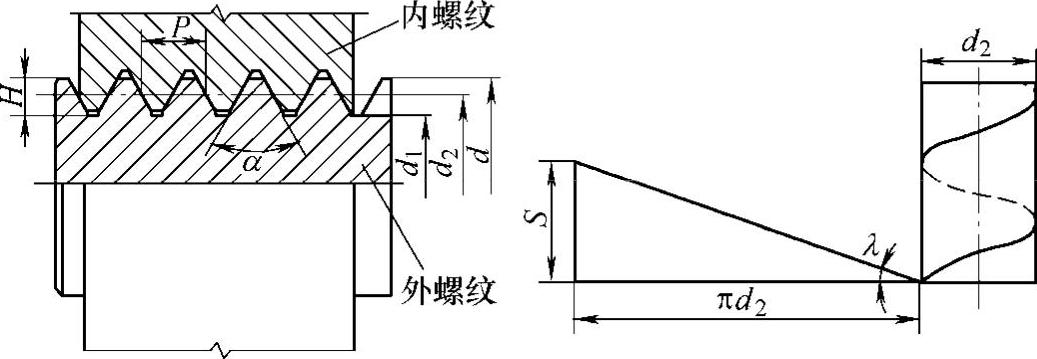

图5-2 螺纹的主要参数
