1.几何公差的公差带
几何公差带是指由一个或几个理想的几何线或面所限定的、由线性公差值表示其大小的区域。几何公差带具有形状、大小、方向和位置四个特征。
形状公差有直线度、平面度、圆柱度和圆度等几何特征。
方向公差有垂直度、平行度和倾斜度等几何特征。
位置公差有同心度、对称度、位置度和同轴度等几何特征。
跳动公差包括圆跳动和全跳动。圆跳动的被测要素有圆柱面、圆锥面和端面,全跳动的被测要素有圆柱面和端面,基准要素为轴线。
轮廓公差包括线轮廓和面轮廓,被测要素有曲线和曲面。
2.几何公差的标注
几何公差在技术图样中一般采用符号标注。标注时应首先绘制公差框格,注明相应的公差数值,同时还要使用国家标准中规定的有关符号,见表4-3和表4-4。
(1)公差框格 公差框格为矩形方框,由两格或多格组成,在图样中为水平或垂直绘制,框格中的内容从左到右或从下到上按以下顺序填写:公差特征项目符号、公差值用线性值、基准代号。若一个以上要素为被测要素时应在框格上方标明数量;如对同一要素有一个以上的公差特征项目要求,可将一个公差框格放在另一个框格的下面,如图4-9所示。(www.daowen.com)

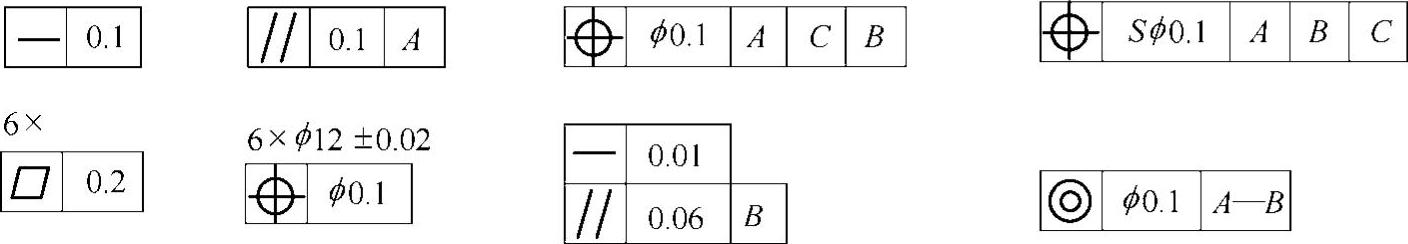

图4-9 公差框格
(2)指引线 指引线将被测要素与公差框格相联系起来,指引线是由细实线和箭头构成,它始终保持与公差框格相垂直,从一端引出并指向被测要素,必要时允许弯折,但不得多于两次,公差标准示例如图4-10所示。
(3)基准标注 基准符号是由一个标准在基准方框内的大写字母用细实线与一个涂黑(或空白)的三角形相连组成。基准方格中的基准字母要始终保持水平方向书写,表示基准的字母要标注在相应的公差框格中,如图4-11所示。
图4-10 公差标准示例

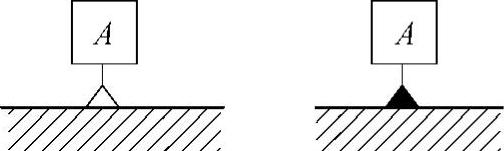

图4-11 基准示例
