孔轴基本偏差及其分析方法

1.公差等级

国家标准把公差等级分为20个等级,用IT加数字表示,即IT01、IT0、IT1、IT2…IT18,公差等级逐渐降低,相应公差值逐渐增大。

2.公差等级的选用

公差等级的选用是一项重要的任务,既要满足工艺要求,又要保证经济性,提高经济效益。由于等级越高,加工就越难,经济性就越差,因此公差等级的选择就是在满足工艺要求的前提下,选用较低的公差等级。

3.基本偏差

基本偏差是指在标准的极限与配合制中,确定公差带相对零线位置的那个极限偏差,一般为靠近零线的偏差。

(1)基本偏差代号 基本偏差的代号用字母表示,其中大写代表孔,小写代表轴。在26个字母中将容易混淆的五个字母“I(i)、L(l)、O(o)、Q(q)、W(w)”去掉,同时增加七个双写字母“CD(cd)、EF(ef)、FG(fg)、JS(js)、ZA(za)、ZB(zb)、ZC(zc)”,如图4-5所示。

(2)基本偏差系列 由于基孔制和基轴制是等效的,轴的基本偏差数值应根据轴与基准孔的配合来制定,孔的基本偏差数值应根据孔与基准轴的配合来制定。由于一般情况下优先选用基孔制,因此根据基孔制来制定轴的基本偏差。

轴的基本偏差:a~h为轴的上偏差,与基准孔组成间隙配合;j、k、m、n为轴的下偏差,与基准孔组成过渡配合;p~zc为轴的下偏差,与基准孔组成过盈配合。

孔的基本偏差:孔的基本偏差一般是在保证配合性质相同的情况下,根据轴的基本偏差换算得到的。

4.常用公差与配合

公称尺寸至500mm轴、孔基本偏差系列比较常用。根据GB/T1800.1--2009规定,公称尺寸至500mm轴、孔基本偏差系列如图4-6和图4-7所示。选择时,应优先选择圆圈中的公差带,其次选用方框中的公差带,最后选用其他公差带。

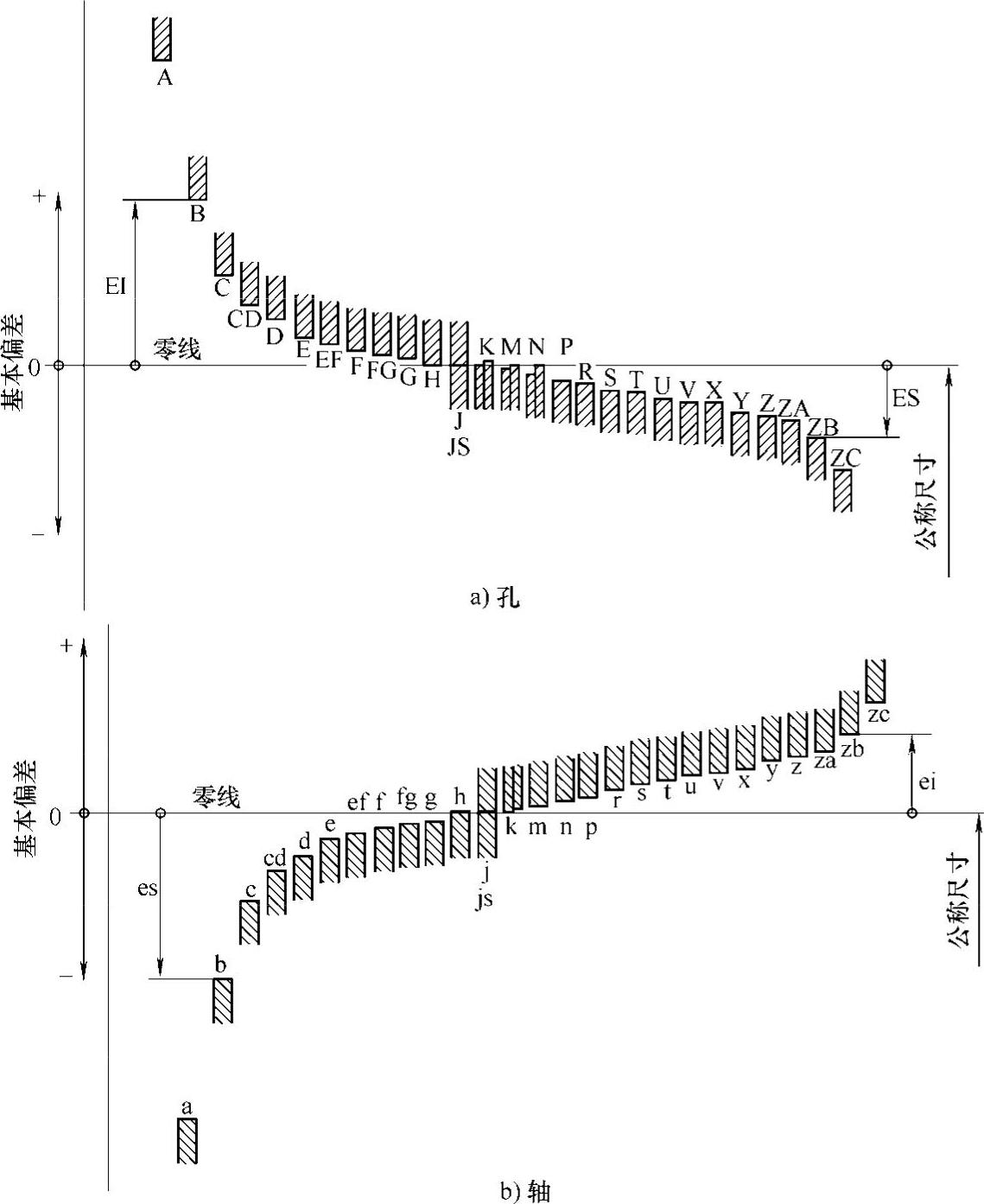

图4-5 基本偏差系列示意图(摘自GB/T 1800.1—2009)

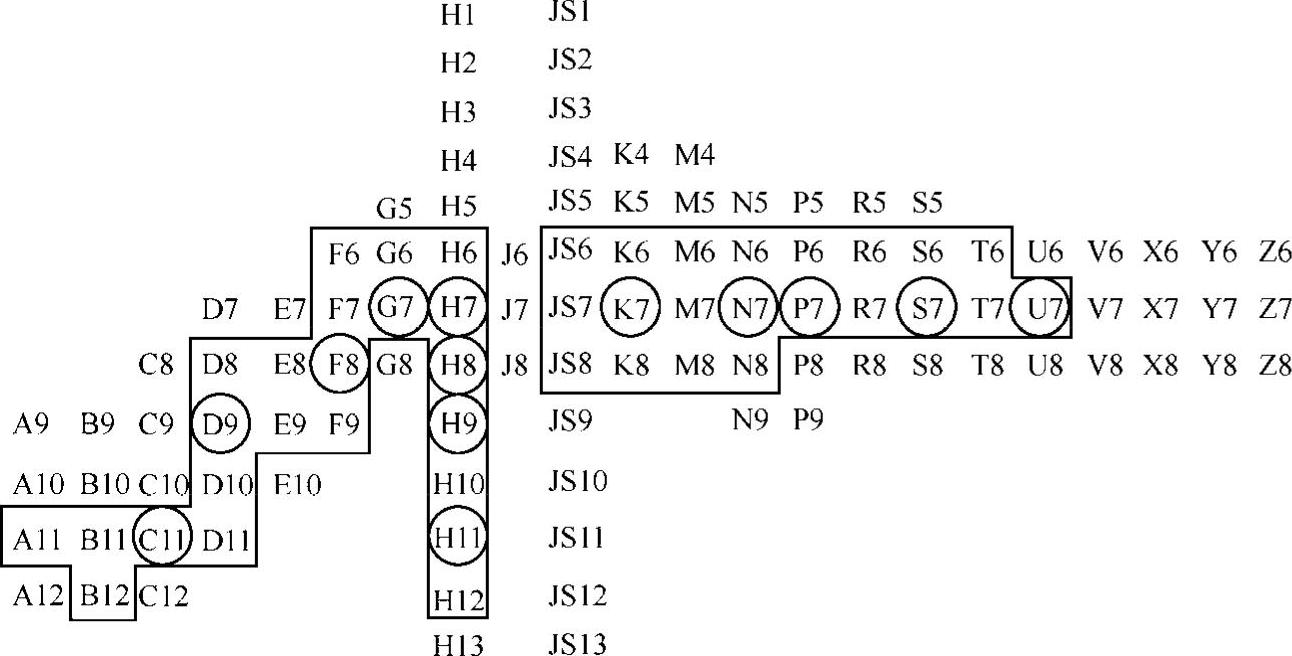

图4-6 公称尺寸至500mm孔的公差带

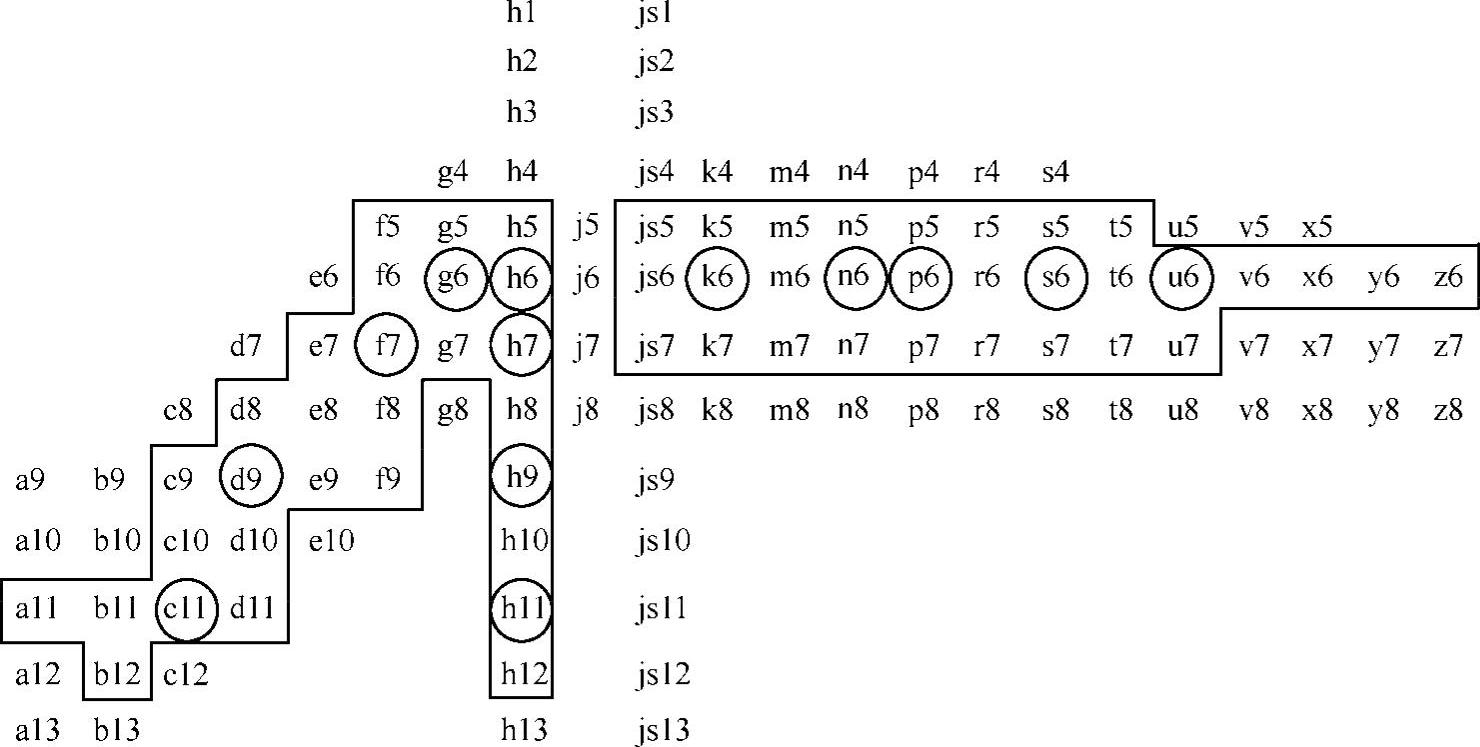

图4-7 公称尺寸至500mm轴的公差带

根据机械产品的使用要求,在GB/T 1800.1--2009中已经对基孔制和基轴制的各种配合进行了区分,规定出优先、常用和一般使用的配合,如表4-1和表4-2所示。

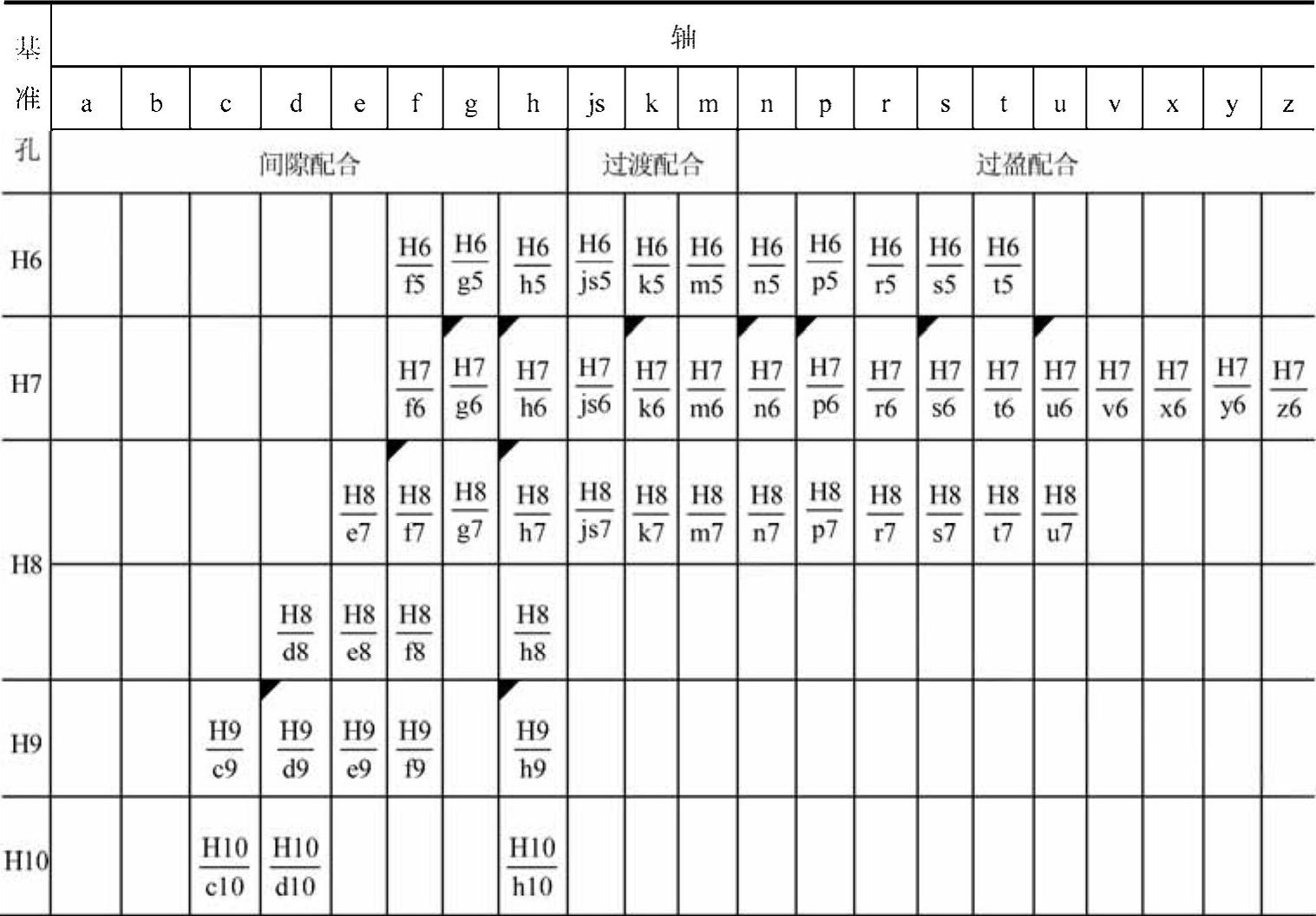

表4-1 基准孔优先常用配合

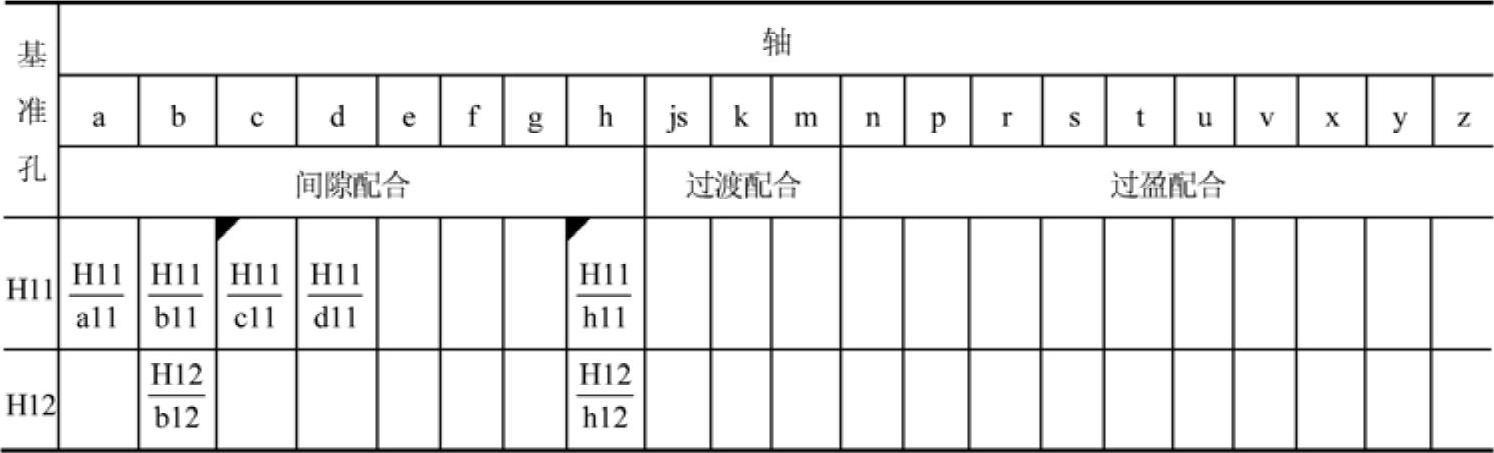

(续)


注1:978-7-111-35314-0-Part01-55.jpg978-7-111-35314-0-Part01-56.jpg在公称尺寸小于或等于3mm和978-7-111-35314-0-Part01-57.jpg在小于或等于100mm时,为过渡配合。

2:标注◤的配合为优先配合。

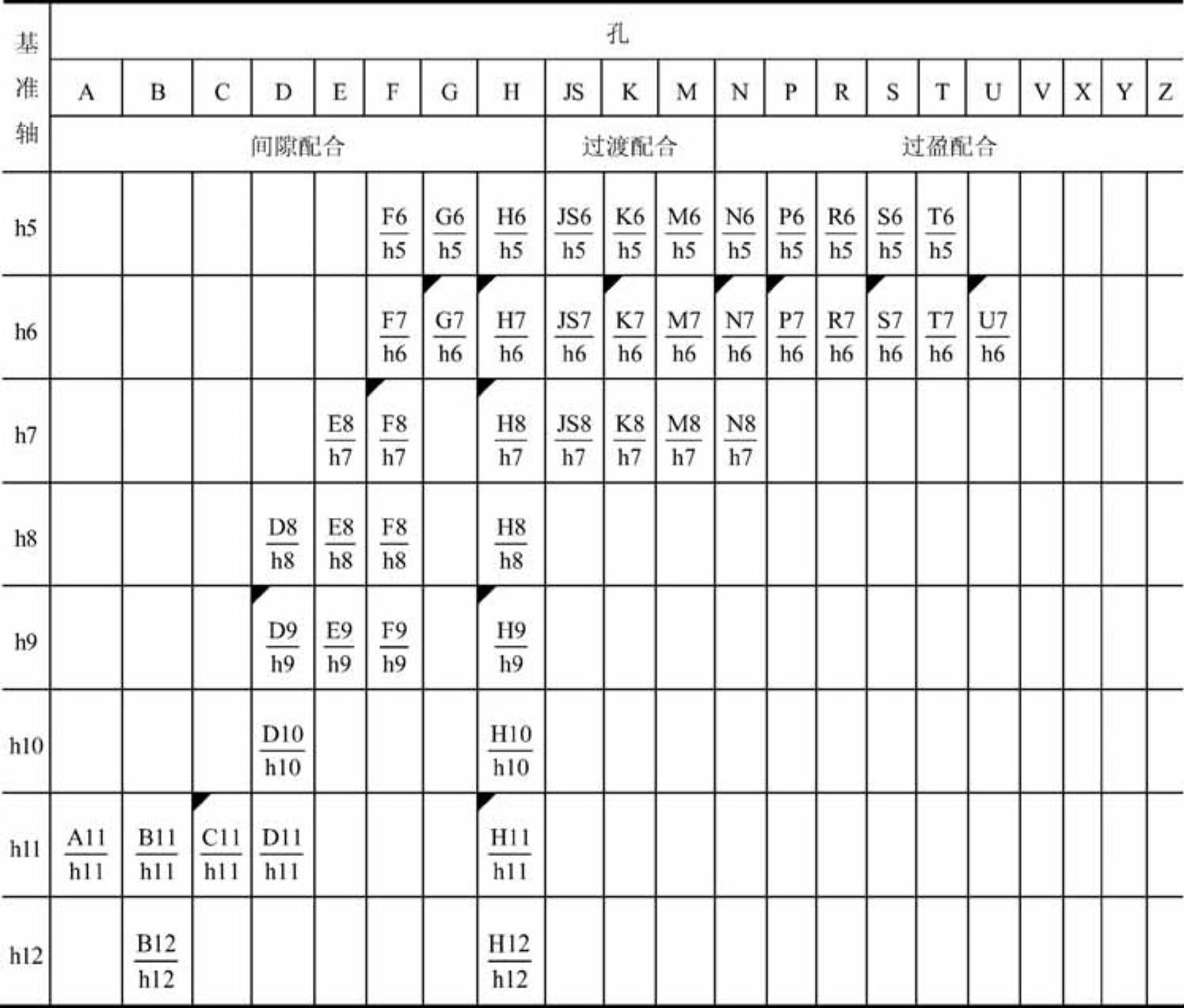

表4-2 基准轴优先常用配合


注:标注◤的配合为优先配合。

5.配合的选用

配合有间隙配合、过渡配合和过盈配合三种类型。配合类别的选择应根据使用要求来确定。轴、孔有相对运动时应选间隙配合;承受大的转矩时应选过盈配合;既承受转矩又要可拆卸就应该优先选择过渡配合。

配合代号的选择应在确定配合制和公差等级后来确定与基准件相配合的孔或轴的基本偏差代号。

机械设计选用配合时,根据国家标准的规定,首先应该选择优先配合,不能满足使用要求的情况下在选择常用配合。
