1.轴、孔的定义

（1）轴 轴是指圆柱形外表面及由单一尺寸确定的外表面。轴的内部有材料，从装配关系上来看为被包容面，用字母d表示，如图4-1所示。

（2）孔 孔是指圆柱形内表面及由单一尺寸确定的内表面。孔的内部没有材料，从装配关系上来看为包容面，用字母D表示，如图4-1所示。

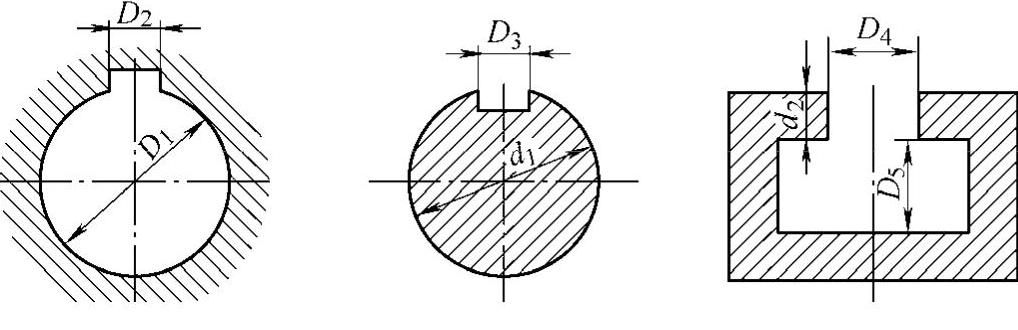

图4-1 孔、轴示意图

2.尺寸的定义及基本术语

（1）尺寸 尺寸是指以特定单位表示线性尺寸值的数字，工程中一般情况下表示长度的大小，如：直径、长度、宽度、厚度等，单位为mm，常略去不写。

（2）公称尺寸 公称尺寸是指由设计者根据使用要求，通过刚度、强度计算以及结构设计后给出的取标准后的尺寸。孔、轴的公称尺寸分别用字母“D”、“d”表示。

（3）实际尺寸 实际尺寸是指零件加工后经过测量所得到的尺寸。实际尺寸中存在测量误差，故实际尺寸并非尺寸的真值，孔、轴的公称尺寸分别用字母“D_a”、“d_a”表示。

（4）极限尺寸 极限尺寸是指尺寸所允许变动的两个边界值。实际尺寸应位于极限尺寸内，允许的最大尺寸为上极限尺寸，允许的最小尺寸为下极限尺寸。孔、轴的极限尺寸代号分别为D_max、D_min、d_max和d_min。

3.偏差和公差的定义及基本术语

（1）偏差 偏差（尺寸偏差）是指某一尺寸减去公称尺寸的代数差。实际尺寸减去公称尺寸所得到的为实际偏差，最大极限尺寸减去公称尺寸所得到的为上偏差，最小极限尺寸减去公称尺寸所得到的为下偏差。孔的上、下偏差分别用“ES”、“EI”表示，轴的上、下偏差分别用“es”、“ei”表示。上、下偏差与极限尺寸和公称尺寸的关系如下：

ES=D_max-D EI=D_min-D

es=d_max-d ei=d_min-d

（2）公差 公差（尺寸）是指允许尺寸的变动量。尺寸公差为尺寸的上极限尺寸与下极限尺寸之差，或者上极限偏差与下极限偏差之差。公差是一个没有符号的绝对值。孔、轴的公差分别用“T_D”、“T_d”表示，公差与上、下偏差和极限尺寸的关系如下：

T_D=D_max-D_min=|ES-EI|(www.daowen.com)

T_d=d_max-_dmin=|es-ei|

（3）公差带 公差带是指在公差带图解中，由代表上极限偏差和下极限偏差或上极限尺寸和下极限尺寸的两条直线所确定的一个区域。它是由公差大小和其相对零线的位置如基本偏差来确定的（GB/T 1800.1--2009，见图4-2）。

4.配合定义及基本术语

（1）配合 配合是指公称尺寸相同，并且相互结合的孔与轴公差带之间的关系。

当孔的尺寸减去轴的尺寸之差为正值时称为间隙，当孔的尺寸减去轴的尺寸之差为负值时称为过盈。

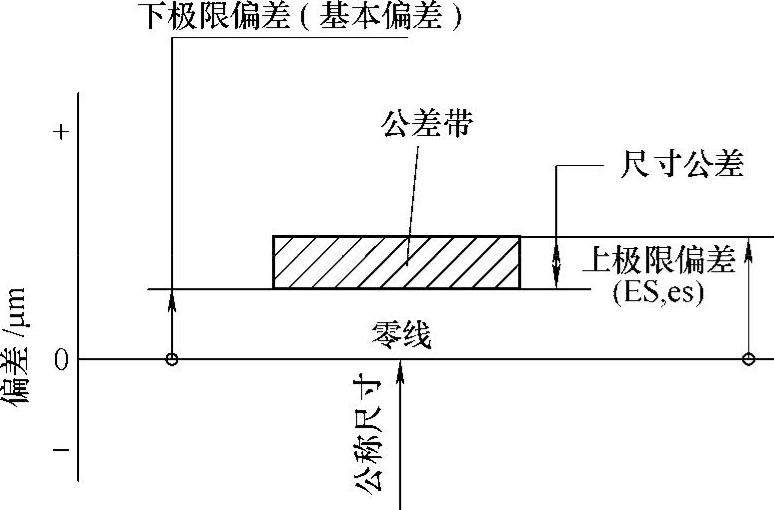

图4-2 公差带图解

（2）配合分类 配合分为间隙配合、过盈配合、过渡配合三类。

间隙配合是指具有间隙（包括最小间隙等于零）的配合。此时孔的公差带在轴的公差带之上。

过盈配合是指具有过盈（包括最小过盈等于零）的配合。此时孔的公差带在轴的公差带之下。

过渡配合是指可能具有间隙或过盈的配合。此时孔的公差带与轴的公差带相互交叠。

三种配合的示意图如图4-3所示。

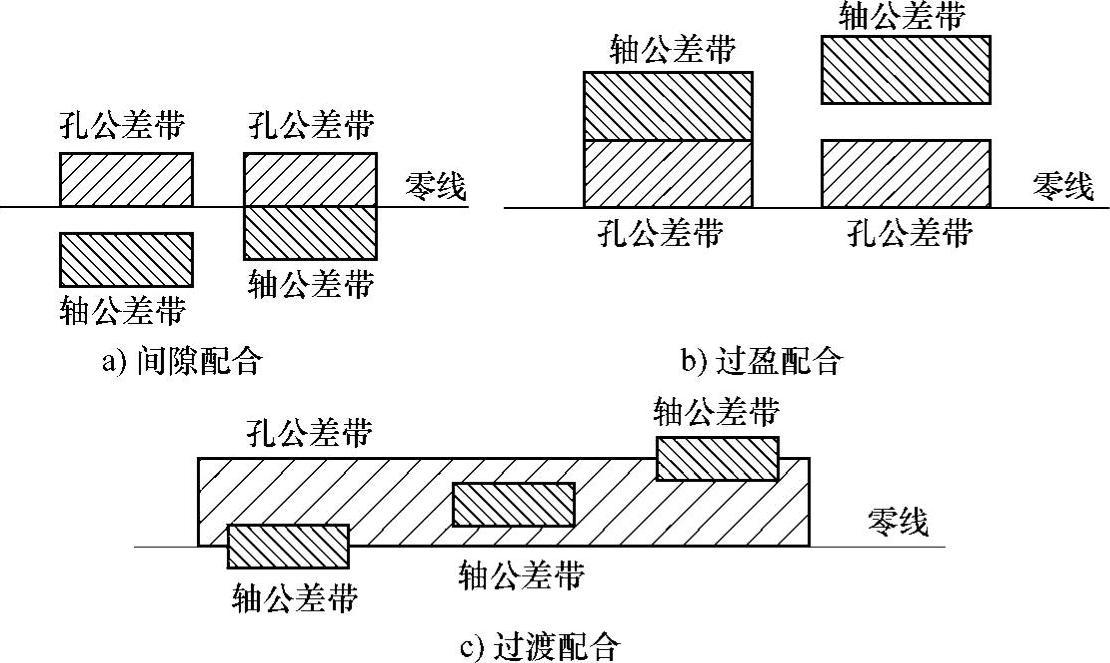

图4-3 配合示意图
