【摘要】:2)螺旋弹簧均画成右旋,但左旋弹簧无论画成左旋或右旋,都需标注出“左”。图3-25 圆柱螺旋弹簧3)有效圈数在四圈以上的螺旋弹簧,中间部分可以省略不画。4)螺旋压缩弹簧如果要求两端并紧磨平时,无论支承圈多少和末端并紧状况如何,均按支承圈为2.5圈绘制。

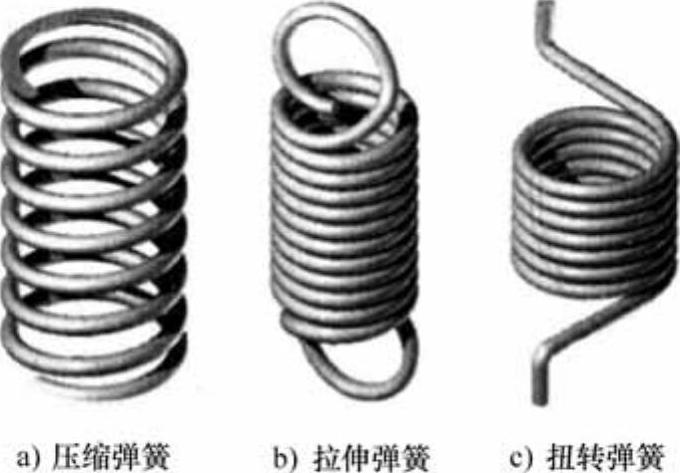

弹簧在机器、设备中可用于储能、减震、夹紧、测力等。按受力方向不同,圆柱螺旋弹簧可分为压缩弹簧、拉伸弹簧和扭转弹簧,如图3-25所示。
1.圆柱螺旋压缩弹簧的画法

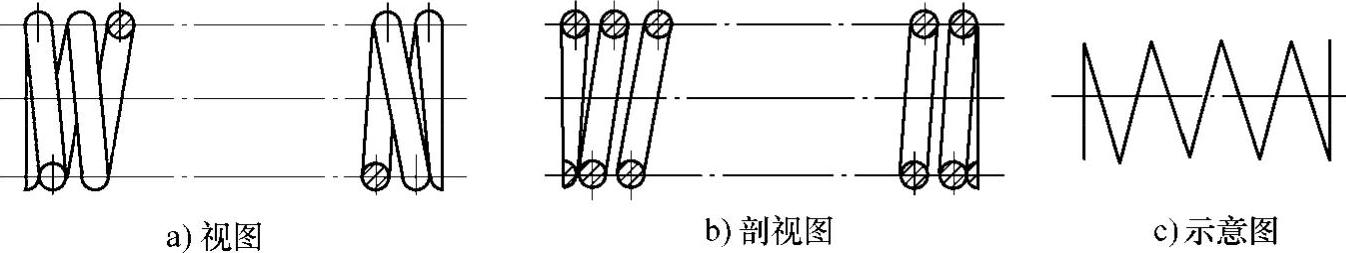

(1)基本规定圆柱螺旋压缩弹簧可以画成视图、剖视图和示意图三种形式,如图3-26所示,并遵守下述规定。
1)在平行于螺旋弹簧轴线投影面的视图和剖视图中,其各圈轮廓应画成直线。
2)螺旋弹簧均画成右旋,但左旋弹簧无论画成左旋或右旋,都需标注出“左”。
图3-25 圆柱螺旋弹簧
3)有效圈数在四圈以上的螺旋弹簧,中间部分可以省略不画。
4)螺旋压缩弹簧如果要求两端并紧磨平时,无论支承圈多少和末端并紧状况如何,均按支承圈为2.5圈绘制。
图3-26 圆柱螺旋弹簧画法
(2)装配图中弹簧的画法(www.daowen.com)

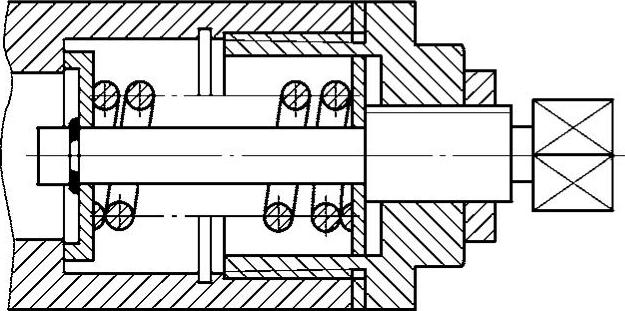

1)在图形中,当型材直径大于2mm时,弹簧按图3-26绘制。被弹簧遮挡的结构一般不画出,可见部分应从弹簧的外轮廓线或型材剖面中心线画起,如图3-27所示。

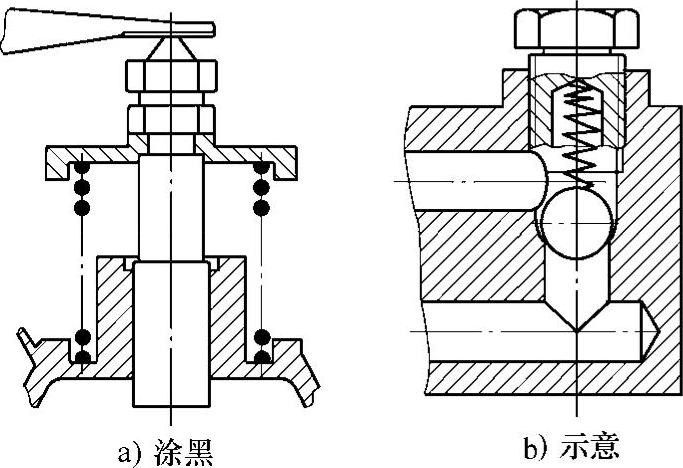

2)剖视图中,被剖弹簧直径或厚度在图形上小于或等于2mm时,可用涂黑表示,也可用示意画法,如图3-28所示。
2.弹簧标记
弹簧的标记格式为:
例如:YA型弹簧,簧丝直径d=1.2mm,中径D2=8mm,自由高度H0=40mm,刚度、外径、自由高度的公差等级为2级,左旋,材料为碳素弹簧钢丝B级,镀锌的圆柱螺旋压缩弹簧,其标记为
YA 1.2×8×40—2 左GB/T 2089—1994 B级—D—Zn
图3-27 装配图中弹簧画法1
图3-28 装配图中弹簧画法2
