1.键的分类及标记

键的类型很多，常用的有平键、半圆键、钩头楔键和花键，如图3-14所示。

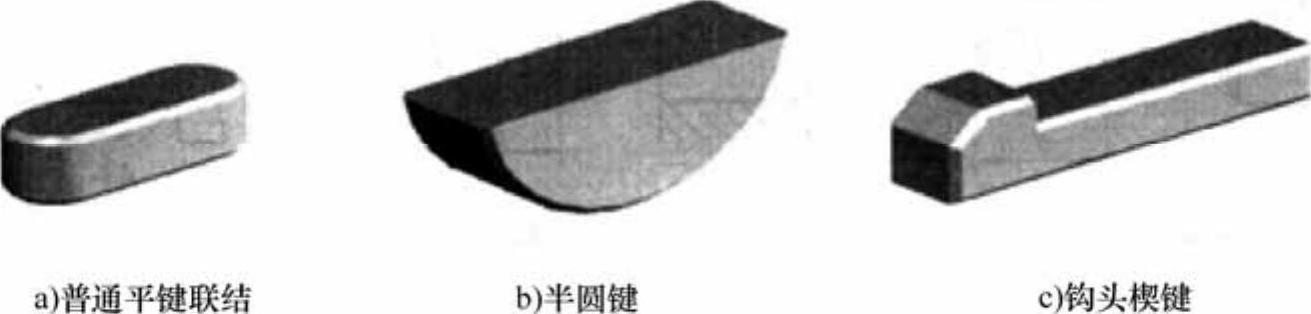

图3-14 常用的键

键的规定标记示例如下。

圆头普通平键（A型）：宽12mm、高8mm、长25mm，国标号GB/T 1095—2003，其标记为

键12×25 GB/T 1095—2003

单圆头普通平键（C型）：宽12mm、高8mm、长22mm，国际标号GB/T 1096—2003，其标记为

键C12×40 GB/T 1096—2003

半圆键：宽5mm、高9mm、直径22mm、长21mm，国际标号GB/T1099.1—2003，其标记为

5×22 GB/T 1099.1—2003

楔键：宽14mm、高9mm、长80mm国际标号GB/T 1565—2003，其标记为

键14×80 GB/T 1565—2003

渐开线内花键（INT）：齿数z=24、模数m=2.5、压力角α=30°，平齿根P，公差等级为5级，配合类别为H，国际标号GB/T 1144—2001，其标记为

INT24Z×2.5m×30°P×5H GB/T 1144—2001

渐开线外花键（EXT）：齿数z=24、模数m=2.5、压力角α=30°，圆齿根R，公差等级为5级，配合类别为h，国际标号GB/T 1144—2001，其标记为

EXT24Z×2.5m×30°R×5h GB/T 1144—2001

2.普通平键、半圆键、钩头楔键的联接画法

轴上和轮毂上的普通平键槽和半圆键槽的画法及其尺寸标注如图3-15a、b和图3-16a所示，图中t是轴上键槽的深度，t₁是轮毂上的键槽深度。

普通平键联接的画法如图3-15c所示，半圆键的联接画法如图3-16b。普通平键和半圆键的两个侧面是工作面，与、轴上及轮毂上的侧面接触，只画一条线；键的地面与轴槽的底面接触，也只画一条线；键的顶面是非工作面与轮毂上键槽的底面有间隙，应画两条线。楔键联接的画法如图3-17所示。楔键顶面有1：100的斜度，装配时打入键槽，键的底面和顶面是工作面，与轴上及轮毂上的键槽底面接触，只画一条线，键的侧面与键槽的侧面是配合面，也只画一条线。(www.daowen.com)

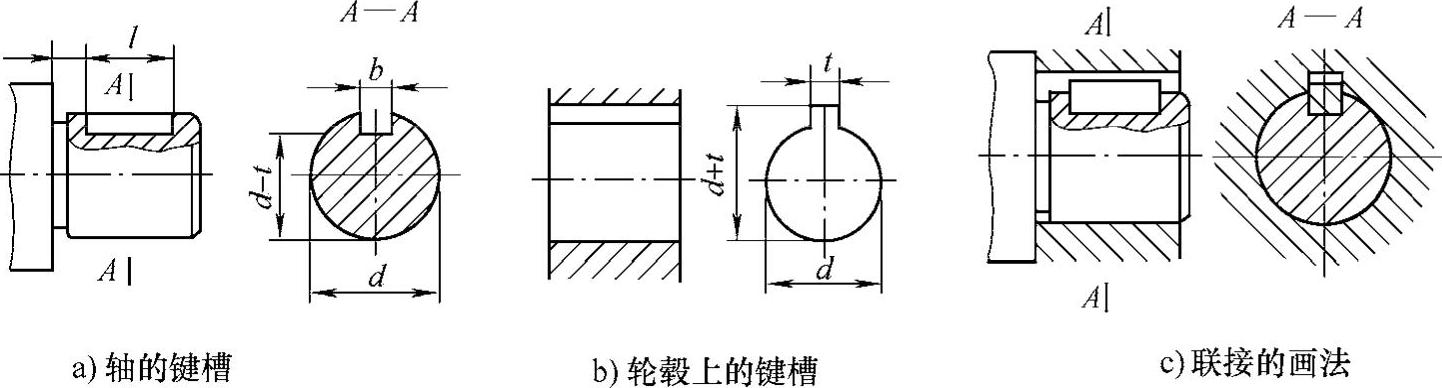

图3-15 普通平键

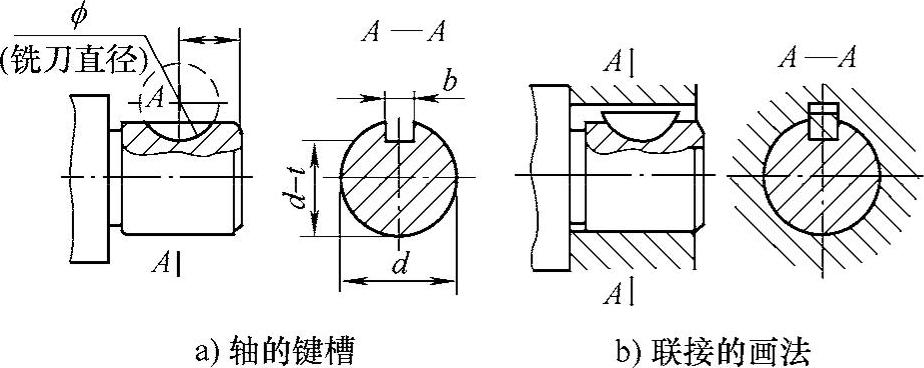

图3-16 半圆键

图3-17 楔键联接画法

3.花键及其联接画法

常用的花键有矩形、渐开线和三角形等，其中以矩形最为常见，它的结构型式，尺寸大小、技术要求和标记等已经标准化。

（1）矩形外花键的画法矩形外花键的画法如图3-18所示，在平行轴线的投影面的视图中，大径用粗实线、小径用细实线绘制，尾部则用与轴线成30°的细实线绘制。在平行轴线的投影面的剖视图中，键齿按不剖绘制，小径用粗实线绘制。垂直于轴线的投影面的视图如图3-18b所示。

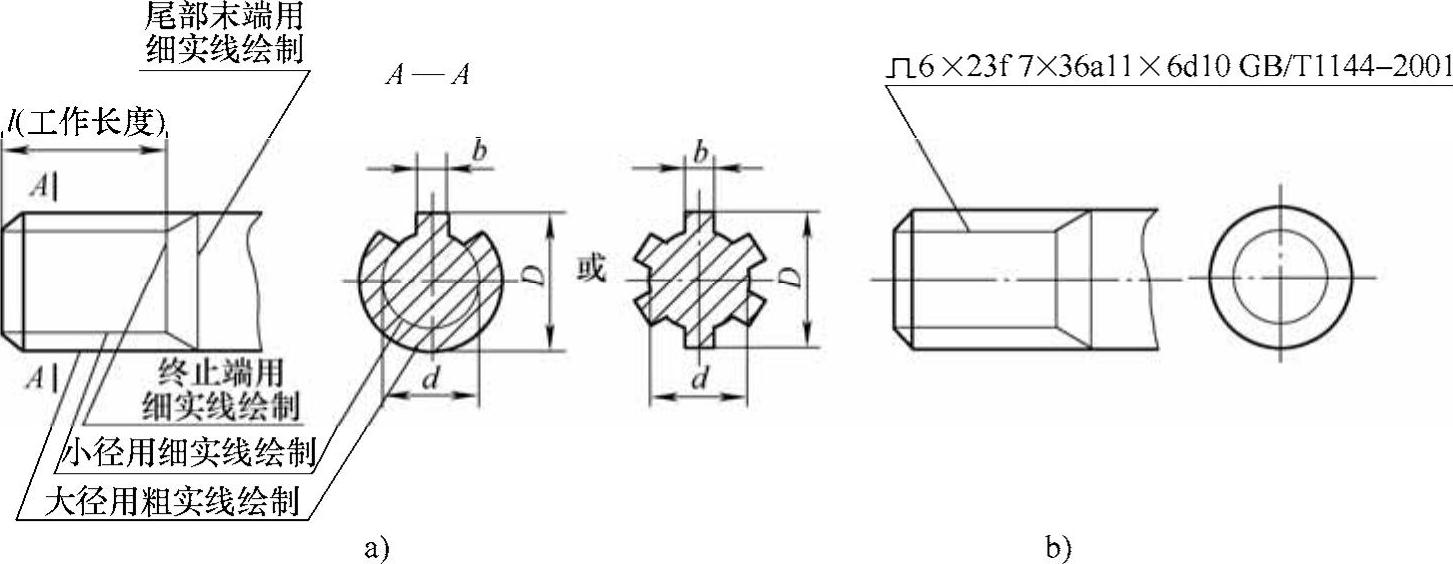

图3-18 矩形外花键画法

（2）矩形内花键的画法矩形内花键的画法如图3-19所示。在平行于轴线的投影面视图中，键齿按不剖绘制，大径及小径均用粗实线绘制，并用局部视图画出一部分或全部齿形。

（3）花键联接的画法及代号标注

1）花键联接用剖视图或剖面图表达时，其联接部分按外花键画法绘制，如图3-20所示。

2）需要时，可在花键联接图中标注相应的花键代号，如图3-19所示。

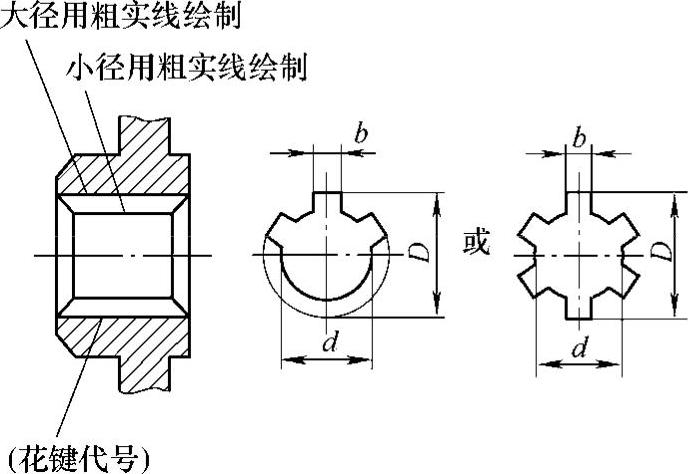

图3-19 矩形内花键画法

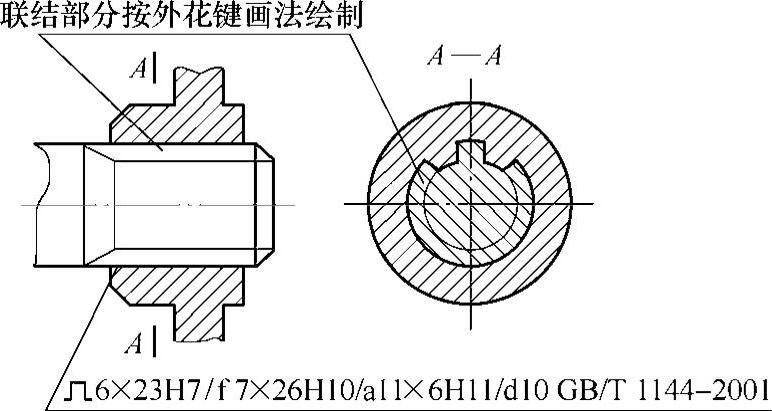

图3-20 矩形外花键联接画法
