常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母、垫圈等。它们的种类很多，但结构形状和尺寸都已标准化，并由有关专业工厂大量生产。根据规定标记就能在相应的标准中查出所需的结构、尺寸。常用螺纹紧固件的规定标记有完整标记和简化标记两种标记方法。

例如螺纹公称直径d=M12，公称长度l=80mm，性能等级为8.8级，表面氧化的A级六角头螺栓的标记如下。

完整标记为：螺栓GB/T 5782—2000—M12×80—A—O

简化标记为：螺栓GB/T 5782 M12×80

还可以进一步简化为：GB/T 5782 M12×80

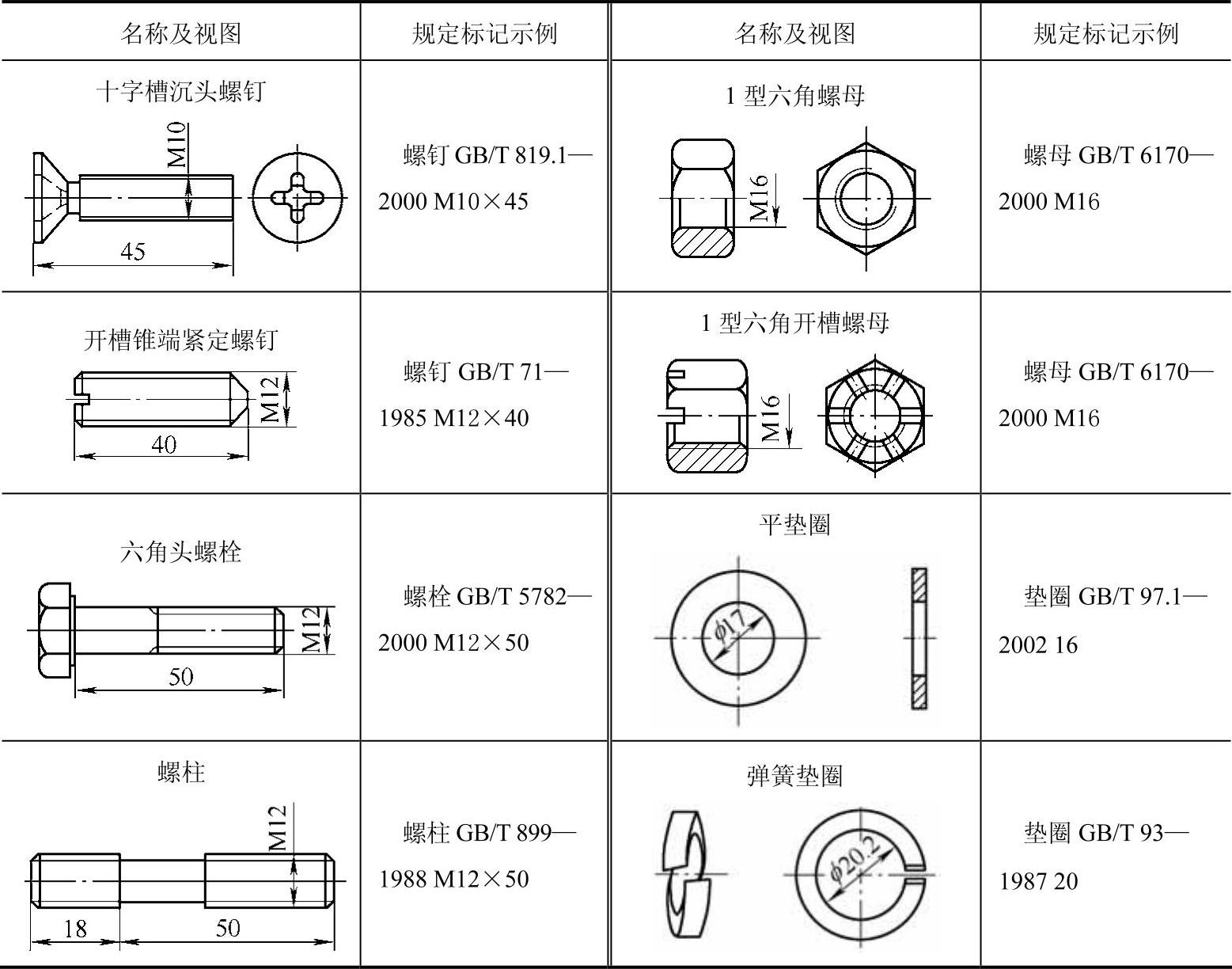

表3-2是图3-9所示的常用螺纹紧固件的视图、主要尺寸及规定标记示例。

表3-2 常用螺纹紧固件

（续）

图3-9 常用螺纹紧固件

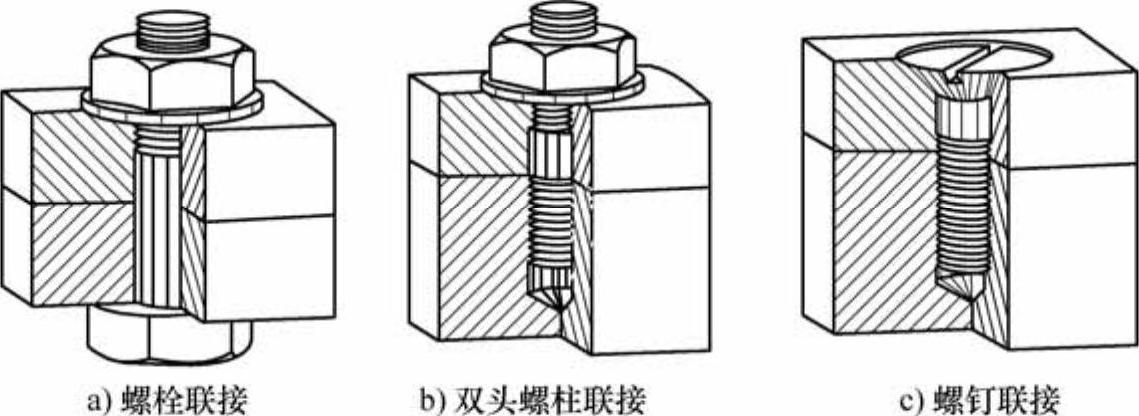

常用的螺纹联接形式有螺栓联接、双头螺柱联接和螺钉联接等，如图3-10所示。

图3-10 螺纹联接

1.螺栓联接的画法

绘图时，需要知道螺栓的型式，公称直径和被联接件的厚度。从标准中查出螺母和垫圈的厚度，再算出螺栓长度l。

l=δ₁+δ₂+h+m+a

式中 δ₁、δ₂——被联接件厚度；

h——垫圈厚度；

m——螺母厚度；

a——螺栓顶端露出螺母的高度（一般可按0.2～0.3d取值）。

根据上式算出的螺栓长度l值，选择接近的标准数值。

以上尺寸确定后，即可画出螺栓联接图。在联接图中一般采用比例画法，也可以画成简化画法，如图3-11所示。

比例画法是以螺栓直径d为依据，其他部分尺寸取值都与d成一定比例，由此计算出相应的尺寸来画图。(www.daowen.com)

图3-11 螺栓联接画法

在绘制螺纹紧固件联接图时，还应遵守下面一些基本规定。

1）两零件的接触表面画一条线，不接触表面画成两条线。

2）两零件邻接时，不同零件的剖面线方向应相反，或者方向一致，间隔不等。

3）对于紧固件和实心零件（如螺钉、螺栓、螺母、垫圈、键、销、球及轴等），若剖切平面通过他们的基本轴线时，则这些零件均不剖绘制，仍画出外形；需要时可采用局部剖视。

2.双头螺柱联接的画法

双头螺柱旋入端的长度b_m由带螺孔的被联接件的材料而定。对于钢、青铜零件取b_m=d；铸铁零件取b_m=1.25d；材料强度介于铸铁和铝之间的零件取b_m=1.5d；铝合金、非金属材料取b_m=2d。

绘制双头螺柱联接图时，同样应先确定双头螺柱的型式、直径和螺母、垫圈、被联接件的厚度，从而确定双头螺柱的长度l。绘图时可采用比例画法，如图3-12所示。旋入双头螺柱的被联接件的螺孔深度h=b_m+0.5d，钻孔深度取H=b_m+d。

画图时，注意双头螺柱旋入端的螺纹终止线应画成与被联接件的接触表面相重合，表示旋入端已拧紧。

图3-12 双头螺柱联接画法

3.螺钉联接的画法

图3-13为紧定螺钉联接轴和齿轮的画法，用一个开槽锥端紧盯螺钉旋入轮毂的螺孔，使紧定螺钉的端部的90°锥顶角与轴上的90°锥坑压紧，从而固定了轴和齿轮的轴向位置。

图3-13 螺钉联接画法

图3-13为联接螺钉的装配图的画法，螺钉的长度l可按下式确定：

l=δ+b_m

式中 δ——光孔零件的厚度；

b_m——螺钉旋入深度（其确定方法与双头螺柱相似，可根据零件材料，查

阅相关手册确定）。

根据上式算出的长度查附录中相应螺钉长度l的系列值，选择接近的标准长度。

螺钉联接情况与双头螺柱旋入端的画法相似，所不同的是螺钉的螺纹终止线应画在两零件的接触面上。螺钉头部槽口在反应螺钉轴线的视图上，应画成垂直于投影面；在垂直于轴线的端面视图上，则应画成与水平倾斜45°，也允许用简化画法绘制。在装配图中，不穿过螺纹孔可不画出钻孔深度，仅按有效螺纹深度（不包括螺尾画出）。
