1.螺纹的种类

螺纹按用途分为连接螺纹和传动螺纹两大类。

（1）连接螺纹常用的有粗牙普通螺纹、细牙普通螺纹、圆柱管螺纹、圆锥管螺纹等。

普通螺纹的牙型分为三角形，牙形角为60°。内外螺纹旋合后牙顶、牙底留有间隙。普通螺纹的直径、螺距可查相关标准。同一公称直径的普通螺纹，螺距最大的一种称粗牙普通螺纹，其余的称细牙普通螺纹，因此在标注细牙螺纹时，必须标出螺距。由于细牙螺纹的螺距比粗牙螺纹螺距小，所以细牙螺纹多用于细小的精密零件和薄壁零件上。

圆柱管螺纹和圆锥管螺纹，这两种螺纹都为英制，牙型亦为三角形，但牙形角为55°。内、外螺纹旋合后牙顶及牙底间没有间隙，因此密封性较好，主要用于管子联接。

（2）传动螺纹

1）梯形螺纹。梯形螺纹牙型为等腰梯形，通常用来传递双向动力，如机床的丝杠。梯形螺纹的直径与螺距系列的基本尺寸可查阅相关标准。

2）锯齿形螺纹。锯齿形螺纹的牙型角为不等腰梯形，适用于传递单向动力，如千斤顶中的螺杆。

2.螺纹的标注

管螺纹必须采用从大径轮廓线上引出斜线的标注方法进行标注。常用标准螺纹的标注方法见表3-1；普通螺纹和梯形螺纹等则采用从大径处引出尺寸界线，按标注尺寸的形式进行标注。

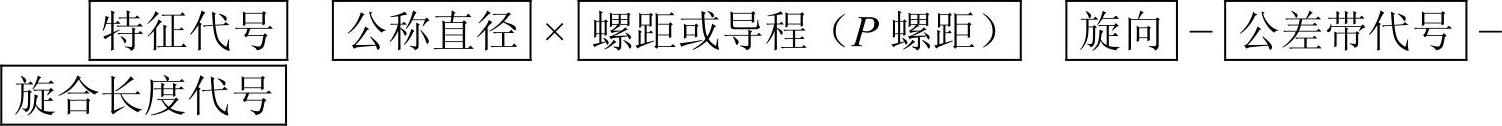

普通螺纹应按下列顺序进行标注。

管螺纹的标注为

梯形螺纹的标注为

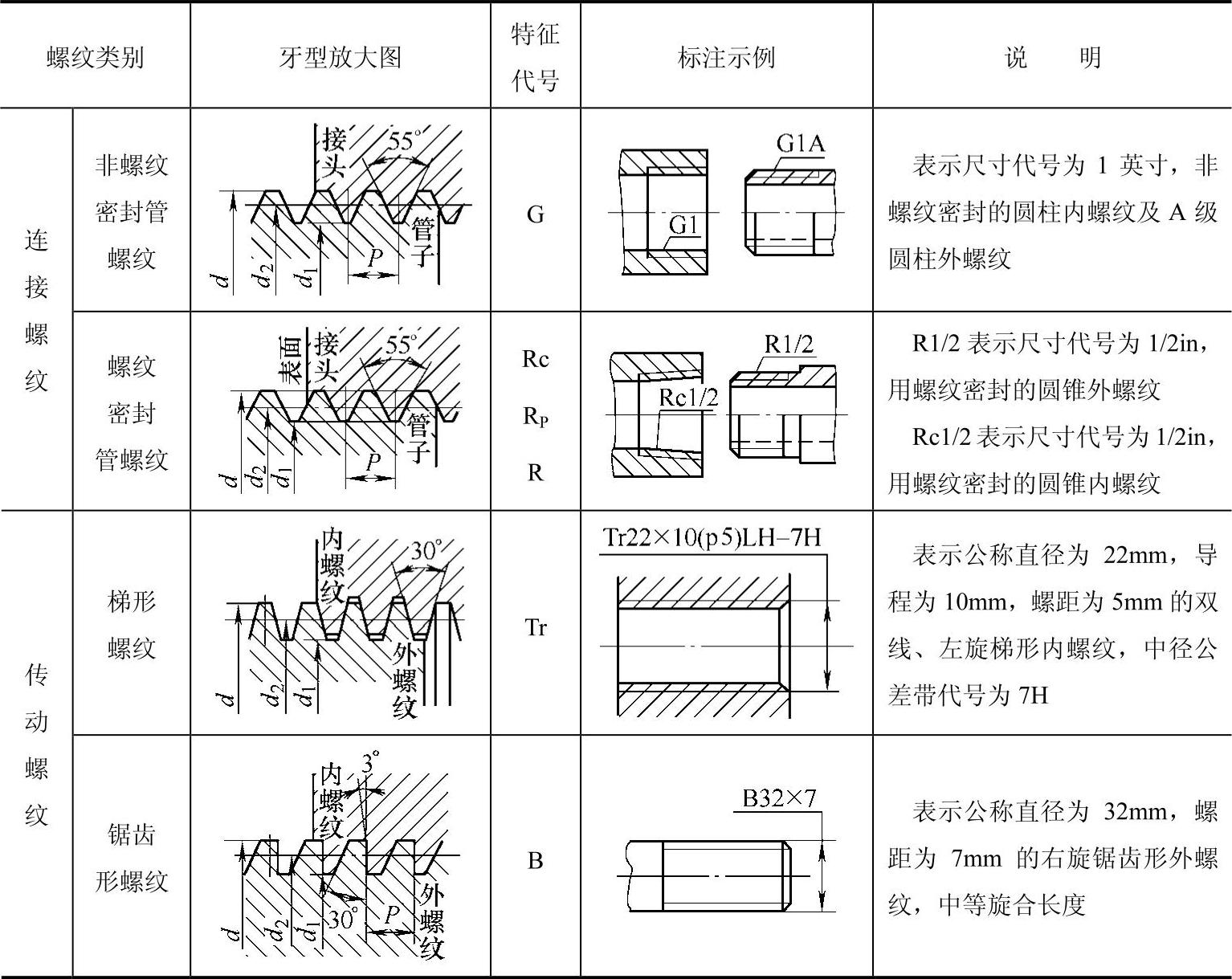

表3-1 常用标准螺纹的标注(www.daowen.com)

（续）

标注说明：

1）特征代号。用拉丁字母表示。例如普通螺纹特征代号为M，梯形螺纹为Tr等。

2）公称直径。一般指螺纹大径。

3）尺寸代号。指管螺纹通孔直径，并非大径数值。

4）螺距。粗牙普通螺纹和圆柱管螺纹、圆锥管螺纹均不必标注螺距，而细牙螺纹、梯形螺纹、锯齿形螺纹必须标注，多线螺纹应标注导程。

5）旋向。右旋螺纹不标注旋向，左旋螺纹必须标注“LH”。

6）公差带代号。螺纹的公差带代号是用数字表示螺纹公差等级，用字母表示螺纹公差的基本偏差；公差等级在前，基本偏差在后，小写字母指外螺纹，大写字母指内螺纹。中径和顶径（指外螺纹大径和内螺纹小径）的公差代号都要表示出来，中径的公差代号在前，顶径的公差代号在后，如果中径公差带代号等级相同时，则只标注一个代号。

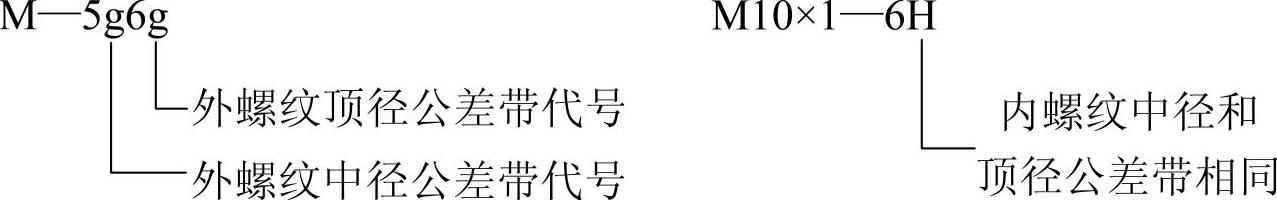

例如：

内外螺纹旋合一起时，其公差带代号可用斜线分开，左端表示内螺纹公差带代号，右端表示外螺纹公差带代号。例如M20—6H/5g

7）旋合长度代号。旋合长度是指两个相互旋合的螺纹沿螺纹轴线方向相互旋合部分的长度。普通螺纹的旋合长度分为三组：短旋合长度（S）、中等旋合长度（N）和长旋合长度（L）。

梯形螺纹的旋合长度分为中等旋合长度（N）和长旋合长度（L）两组。一般情况下，不标注螺纹旋合长度则此螺纹按照中等旋合长度考虑。必要时在螺纹公差带代号之后加注旋合代号长度S或L，特殊要求时，可注明旋合长度的数值，中间用“—”分开。

例如，M10—5g6g—S表示公称直径为10mm的右旋粗牙普通螺纹（外螺纹），中径公差带为5g，大径公差带为6g，旋合长度属于短的一组。
