1.内、外螺纹的规定画法

（1）外螺纹 画外螺纹时螺纹的大径用粗实线表示，小径用细实线表示，在螺杆的倒角或倒圆部分内也应画出小径。小径通常画成大径的0.85倍，但当螺纹直径较大时，小径可取大于0.85倍的数值绘制，使细实线与粗实线之间的间隔不致太大。完整螺纹与螺尾之间用螺纹终止线分开，螺纹终止线用粗实线绘制。在垂直于螺纹轴线的端面中，大径用粗实线圆表示，小径用细实线画成约3/4圆周，倒角圆省略不画，如图3-5所示。

（2）内螺纹 在剖视图、断面图中，螺纹大径用细实线表示，小径和螺纹终止线用粗实线表示。在垂直与螺纹轴线端面视图中，小径用粗实线圆表示，大径画成3/4圆。倒角圆也可以省略不画，如图3-6所示。

图3-5 外螺纹

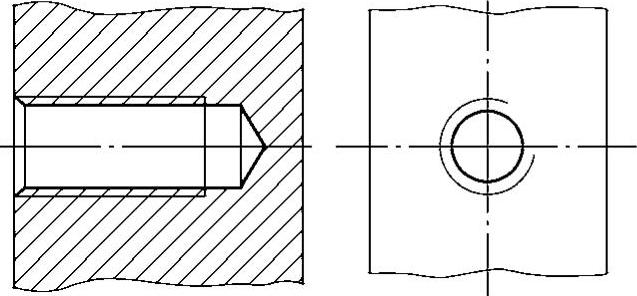

图3-6 内螺纹

无论是外螺纹或内螺纹，在剖视或断面图中，剖面线都必须画到粗实线。

绘制不穿通的螺孔时，一般钻孔深度比螺孔深度大0.5D。钻孔底部圆锥孔的锥角应画成120°。(www.daowen.com)

2.螺纹联接的规定画法

螺纹要素全部相同的内、外螺纹才能旋合在一起，以剖视图表示内、外螺纹的联接时，其旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示，如图3-7所示。画图时应注意：表示大、小径的粗实线和细实线应分别对齐，而与倒角大小无关。

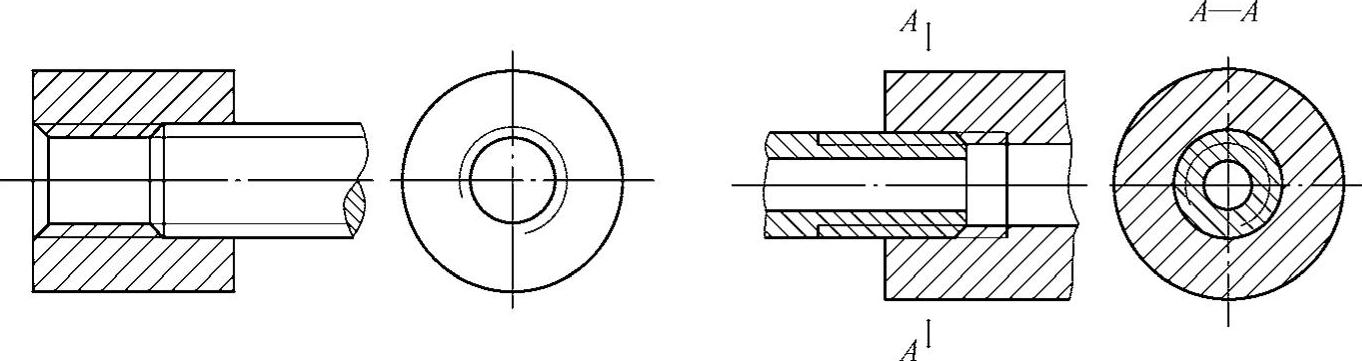

图3-7 螺纹联接规定

3.螺纹牙型的表示方法

当需要表示螺纹牙型时，可采用局部剖视或局部放大图表示几个牙型的结构形式，如图3-8所示。

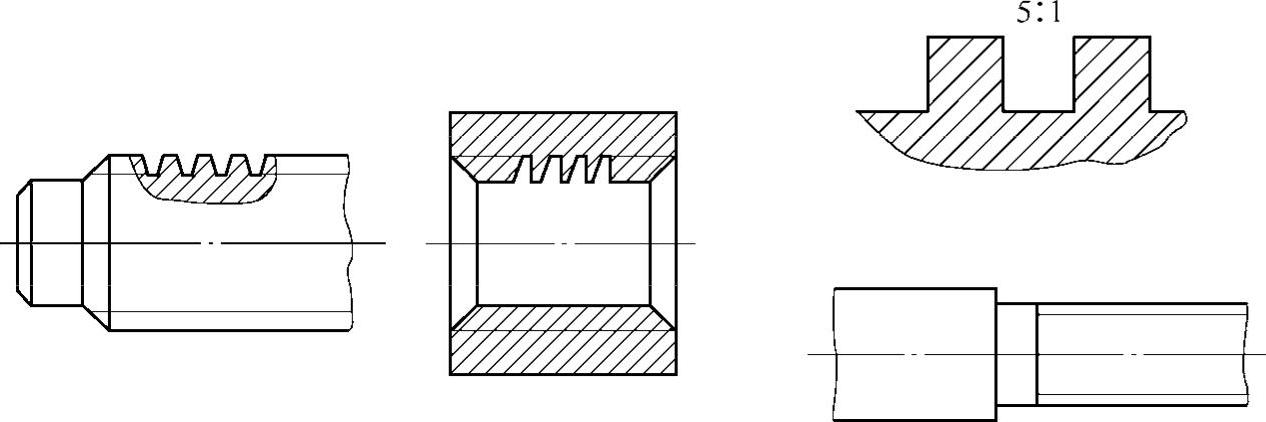

图3-8 螺纹牙型表示方法
