CNC线切割操作与计算机编程基础知识

1.CNC线切割机床操作的基本要求

(1)机床起动和起动顺序 CNC线切割机床具有自动化程度高、功能强等特点,因此,保证电源的稳定、可靠、安全,至为重要。故一般须设置与电柜前后门相互联锁的安全开关。门被打开,则应切断总电源。

电源接通后,首先启动计算机,其启动过程和顺序见FW型线切割机床的启动过程框图,如图9-34所示。

此后,在DOS环境下,进行CMOS切割工艺条件、电参数等多项设置与选择。

(2)运动机构的检查与调整 即对xyuv轴,以及电极丝的运行系统,包括主导轮与辅助导轮、储丝筒与丝筒电动机、换向机构等,通过测量、空载运行等方法进行检查、调整,以保证线切割程序执行稳定,可靠。从而保证:

1)线切割程序正常执行。

2)切割形状、尺寸误差在允许的范围内。

3)切割表面的粗糙度参数Ra达到要求。

2.基本参数选择与设置

(1)机床参数设置 见表9-31。这些参数在机床出厂前已设置好,一般情况下不变动。


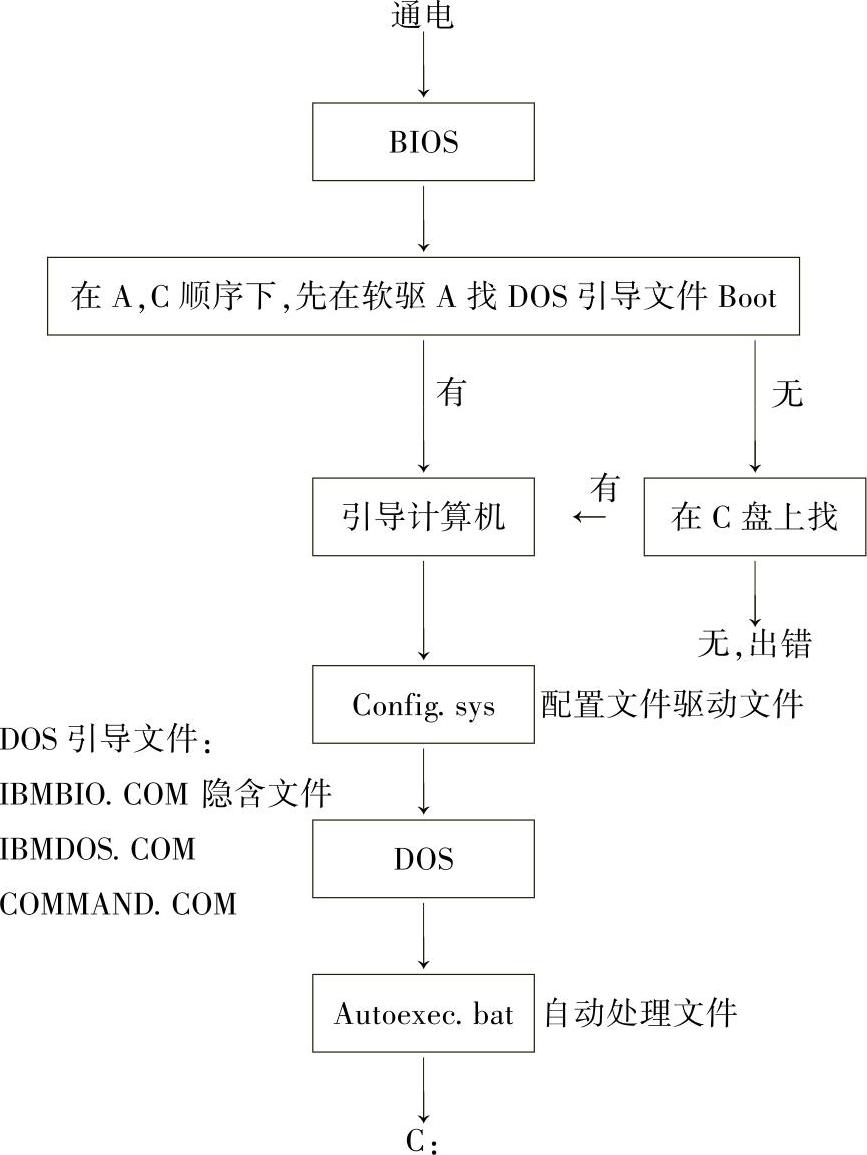

图9-34 FW型线切割机的启动过程框图

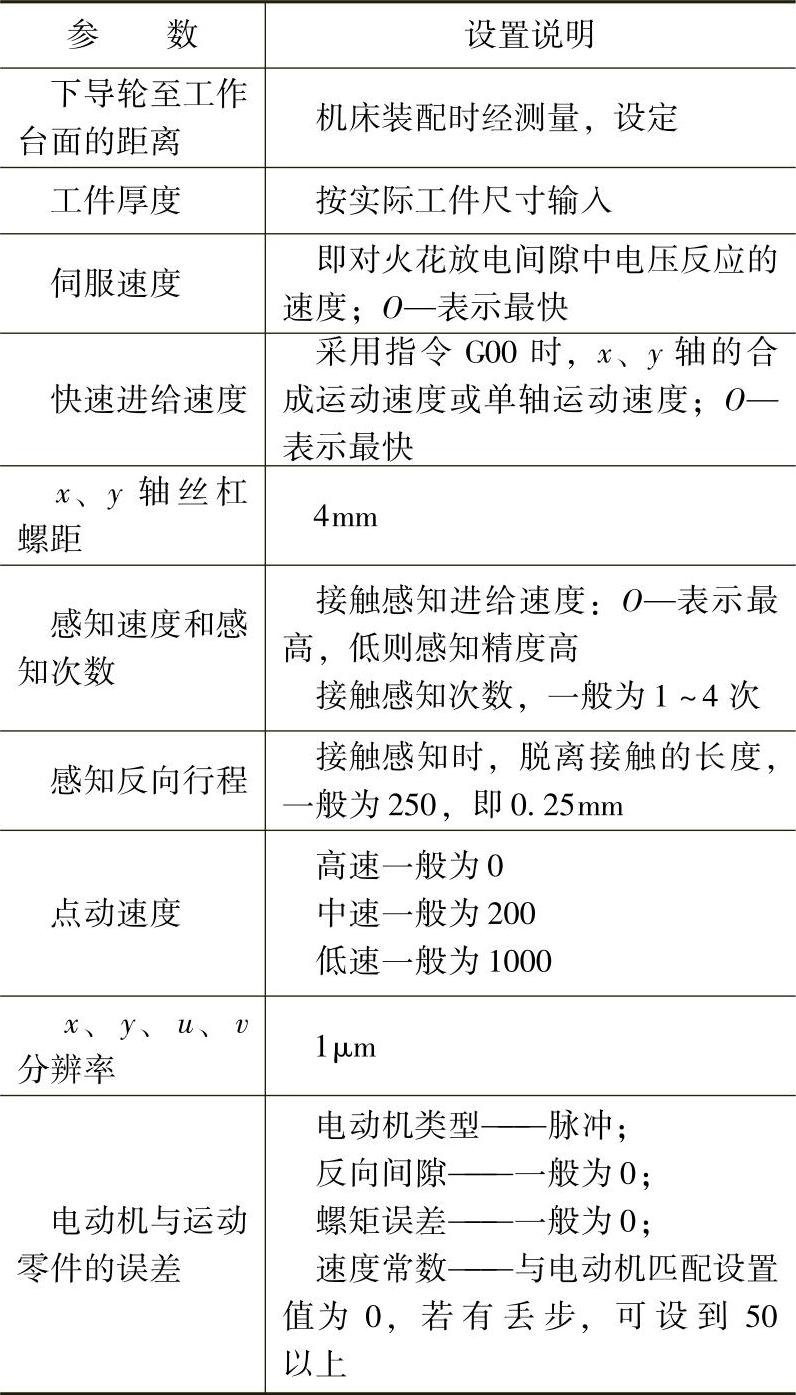

9-31 机床参数设置


(2)工艺参数设置 和机床参数设置一样,当在进入自动编程模式时进行设置,见表9-32。

(3)电火花线切割条件设定 即在条件号栏中填入加工条件,范围为C000~C999,见表9-33,表9-34,表9-35,表9-36,表9-37,表9-38中所列FW型线切割的火花放电加工条件。

在偏置量栏中输入补偿值,范围为H000~H999。

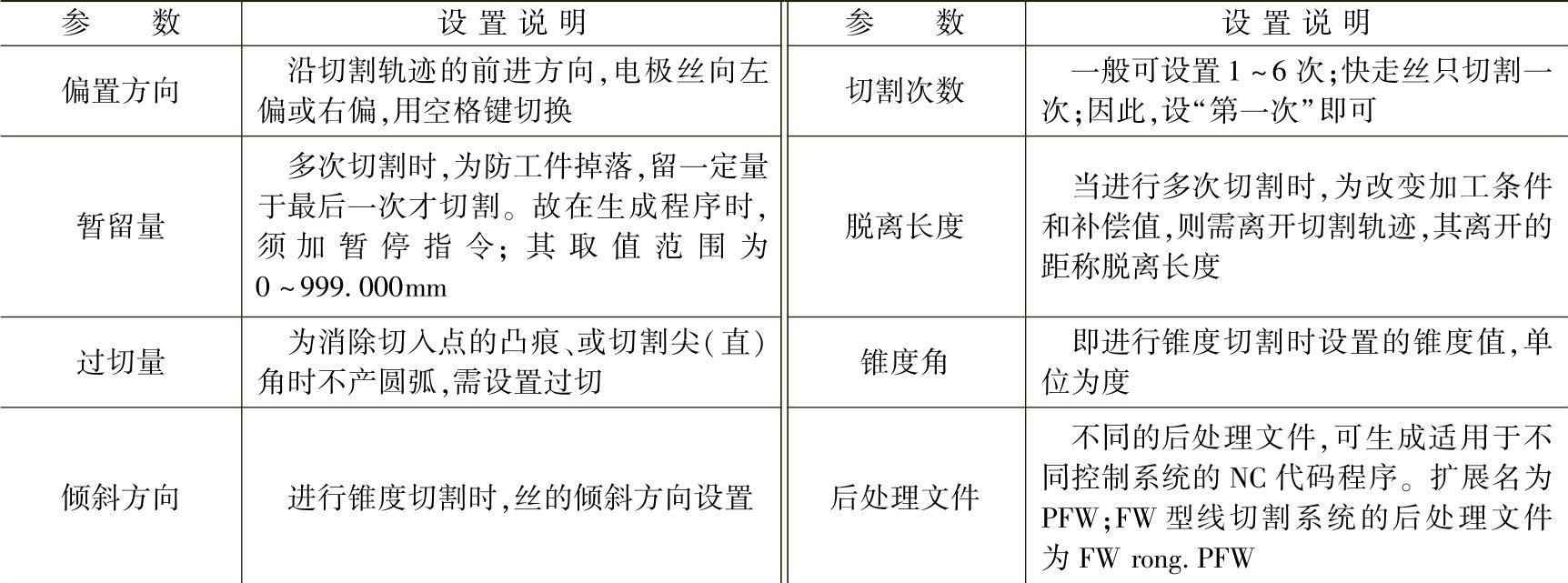

9-32 工艺参数设置

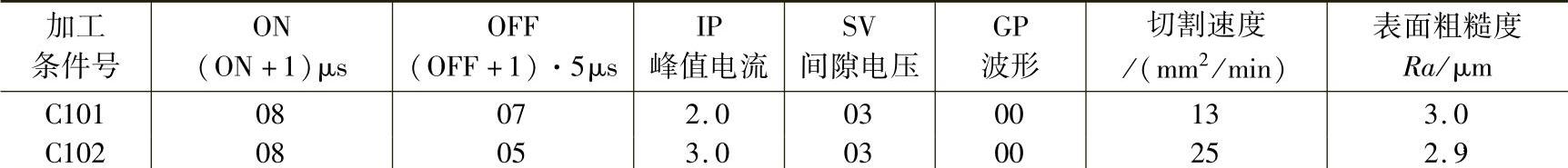

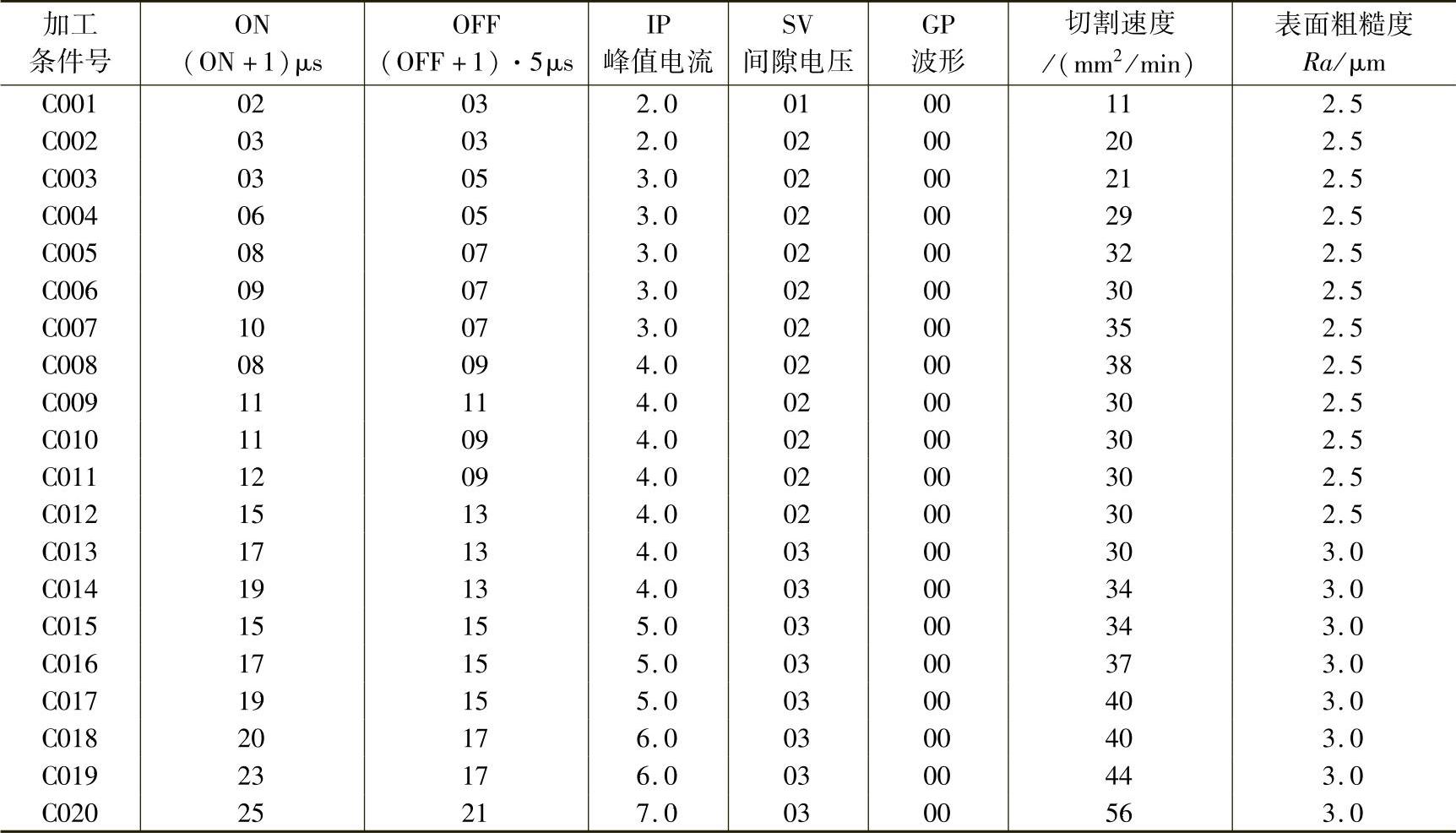

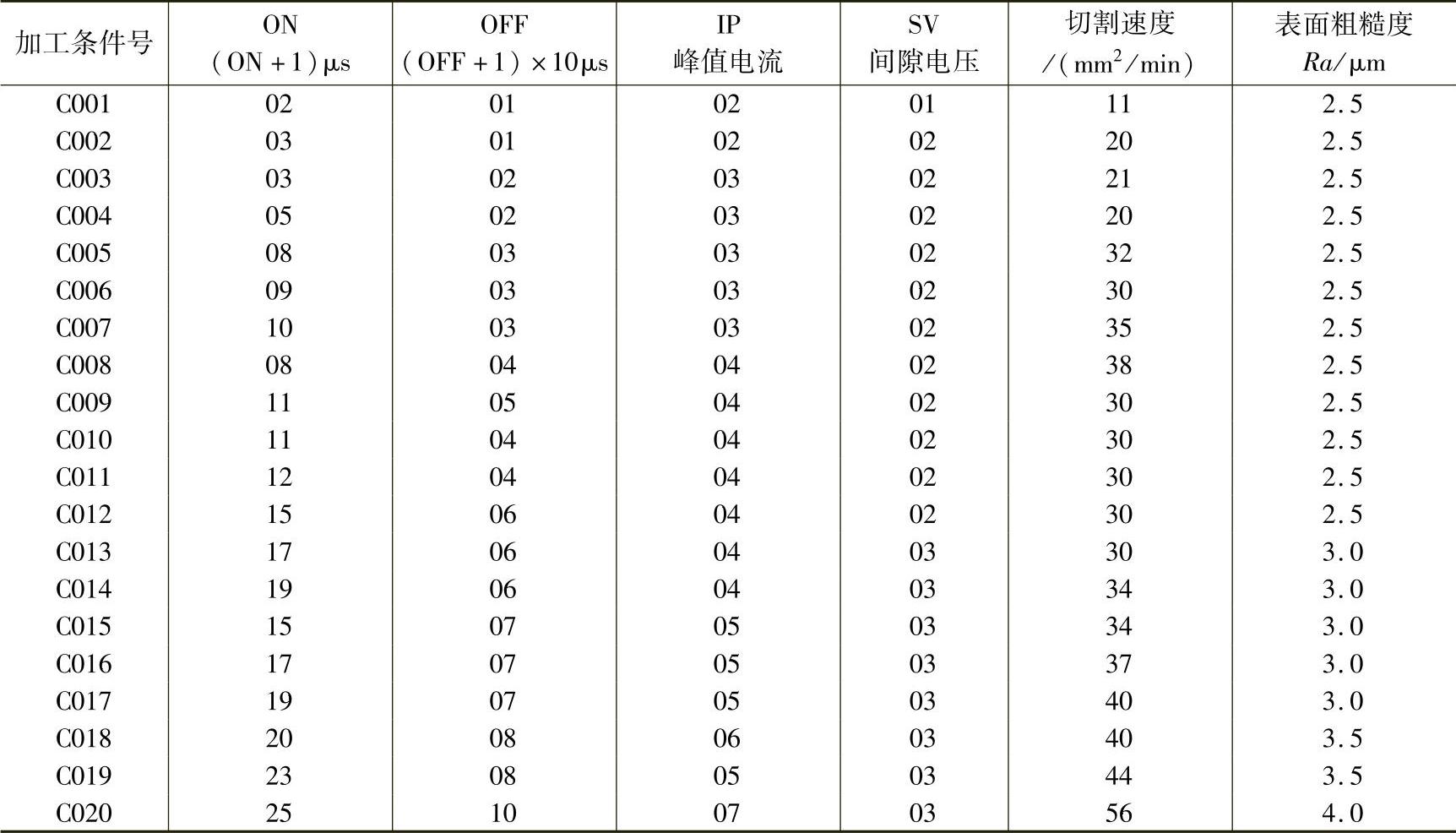

9-33 FW100、FW110电火花线切割电参数设置值

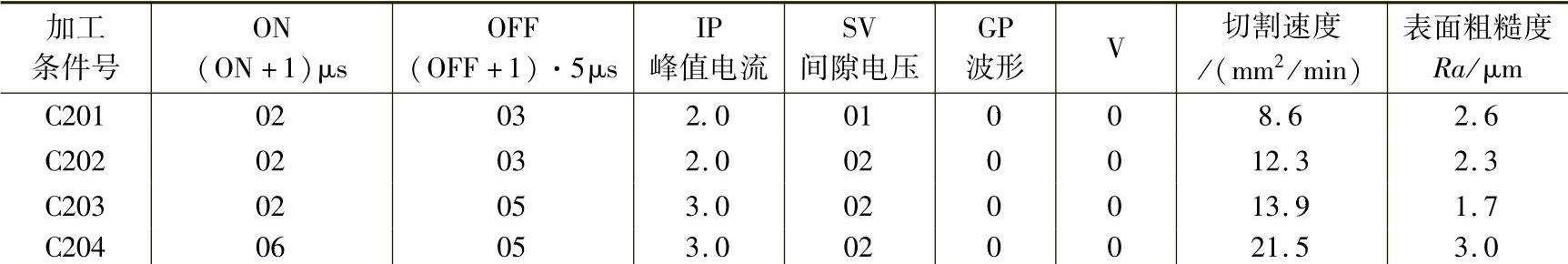

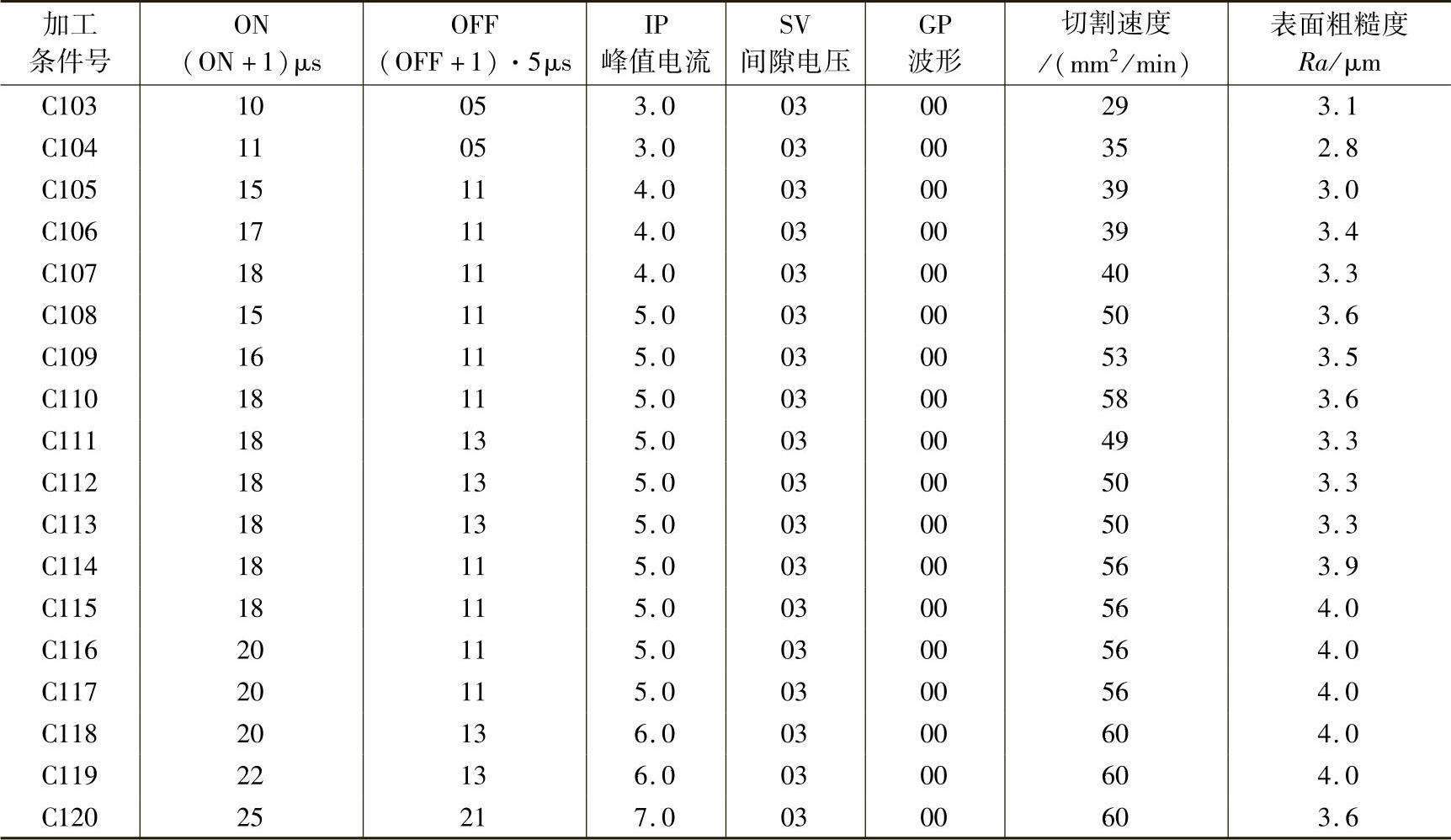

9-34 FW120分组电火花线切割电参数设置值

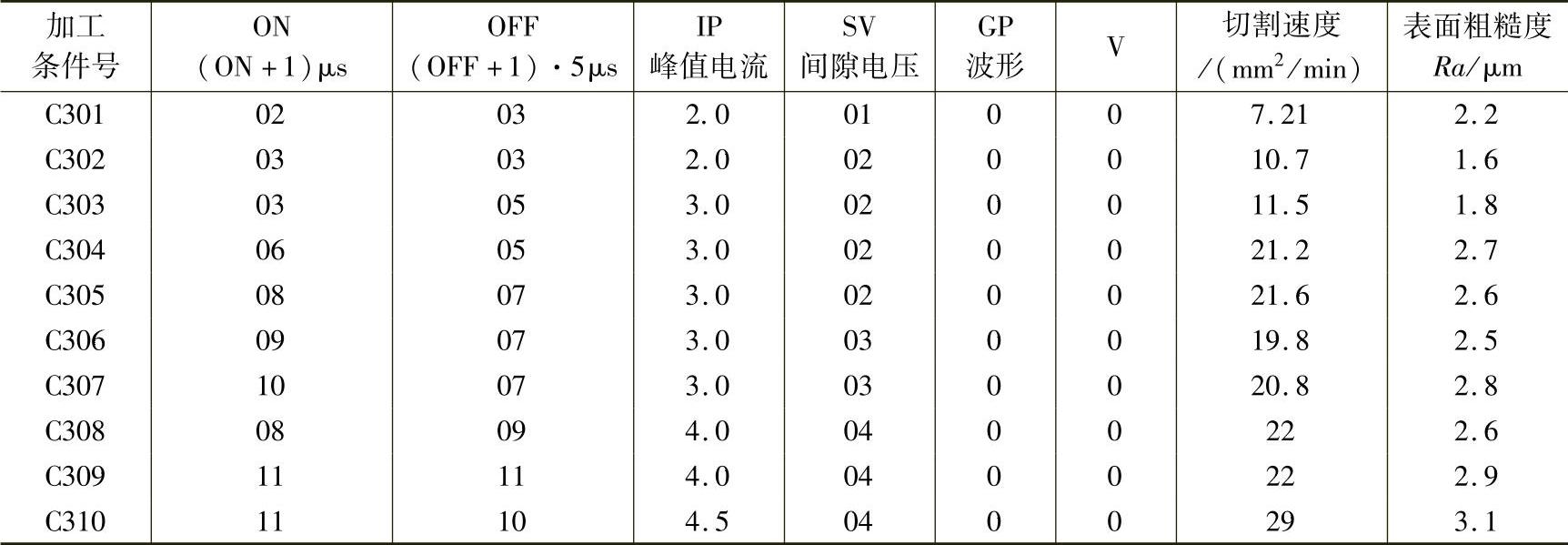

9-35 FW120电火花线切割半精加工电参数设置值

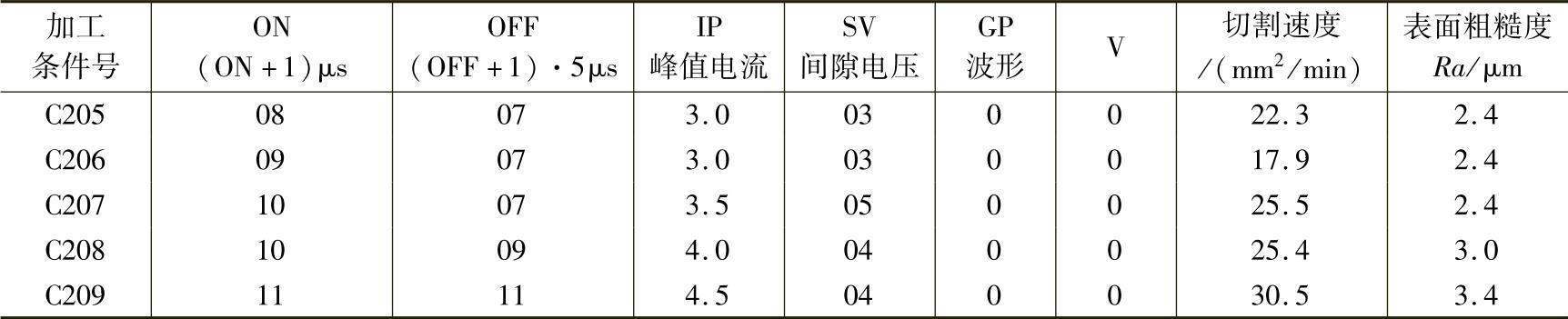

(续)

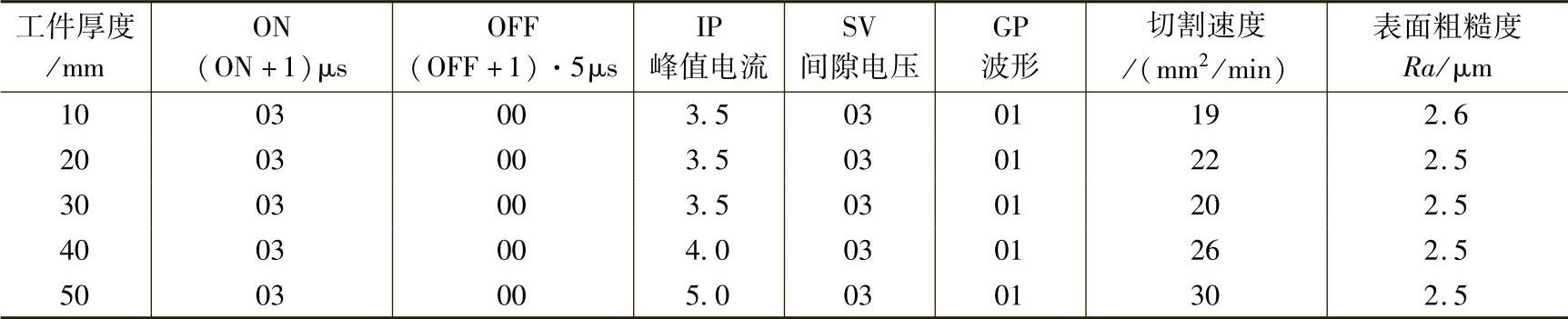

9-36 FW120电火花线切割精加工电参数设置值


9-37 FW120细丝(ϕ0.13mm)电火花线切割电参数设置值


(续)


9-38 FW120细丝(0.15mm)电火花线切割电参数设置值


特定CNC线切割机床控制系统中的各种参数、代码、键的功能是在机床出厂前、就已设置好的,呈三种状态:

1)在切割加工时不可改变或不需改变,如机床参数;图形文件中设置的:◎——穿丝点;×——切入点;□——切割方向。

2)可以改变的,即在自动编程模式下,采用交互方式进行选择、设定,并以特定程序格式输入加工程序,如工艺参数、线切割电参数。

3)按动特定功能键,可实现相关模式中的许多功能。如FW型线切割机床控制板上的“F”键,在不同模式时,同一“F”键则可实现不同的功能。

①手动模式可控制两轴(xy)进行直线加工。其F键功能见表9-39。

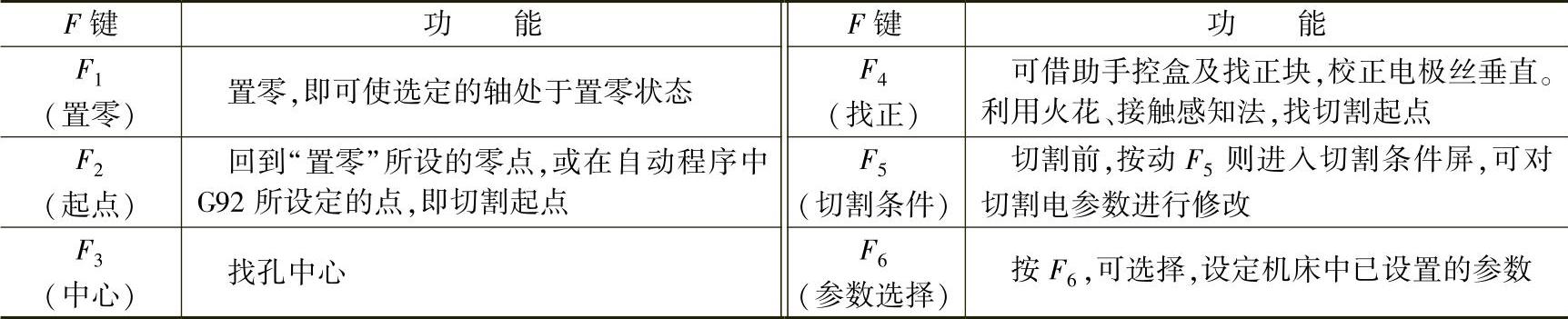

9-39 手动模式F键功能


②编辑模式,按动F10可进行NC程序的编辑;在屏幕上方显示当前编辑状态。其功能键“F”的功能见表9-40。

③自动模式,按动F9键,则可由编辑模式修改、编辑并装入的NC程序,进入NC程序自动执行模式。

自动模式的F键的功能见表9-41。

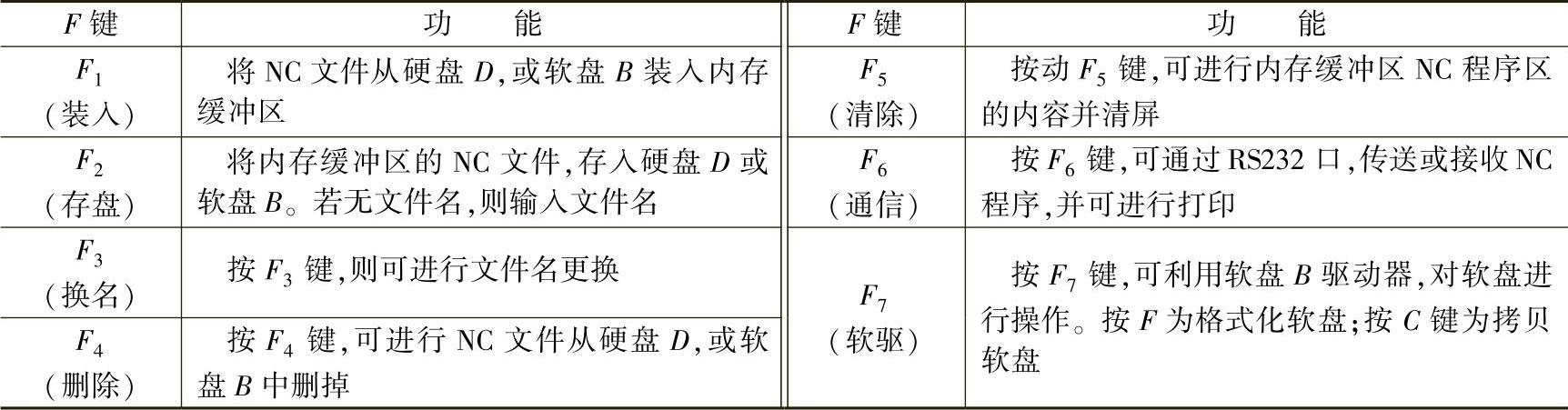

9-40 编辑模式F键的功能


9-41 自动模式F键的功能


④自动编程模式,按动F8键,进入SCAM系统进行自动编程,其中:

F1——CAD,即进行图形绘制(见CAD操作手册)。

F2——CAM,即进入自动编程模式,包括:图形文件选择、设定。工艺参数选择设定(见表9-31、表9-32),切割电参数选择与设定(见表9-33~表9-38)。
