数控成形磨削工艺与机床优化方法

1.数控成形磨床的型式与组成

数控成形磨床是以砂轮架(磨头)安装在立柱中间的卧轴矩台平面磨床结构为基础,外观形似的机床,如图8-26所示。

其组成部分主要有:床身1,立柱2,砂轮架(磨头)3,工作台及其上的纵、横滑板4,以及数控系统5等。

2.数控成形磨削原理与工艺

成形磨削运动与磨削工艺原理如下:装在立柱的导轨上的砂轮架(磨头),作垂直(Z轴)方向进给运动;装在床身导轨上的工作台纵滑板,作纵向(x轴)往复磨削运动;装在纵滑板上的导轨上的工作台横滑板,作横向(y轴)进给运动。

xyz轴运动均采用精密滚珠丝杠副,由伺服电动机传动,并采用数字控制系统,按照磨削程序编码,以控制yz轴的进给,对工件型面进行展成磨削;或采用安装于工作台上的金刚夹具,精密修整砂轮成形,进行仿形磨削,如图8-27~图8-29所示。

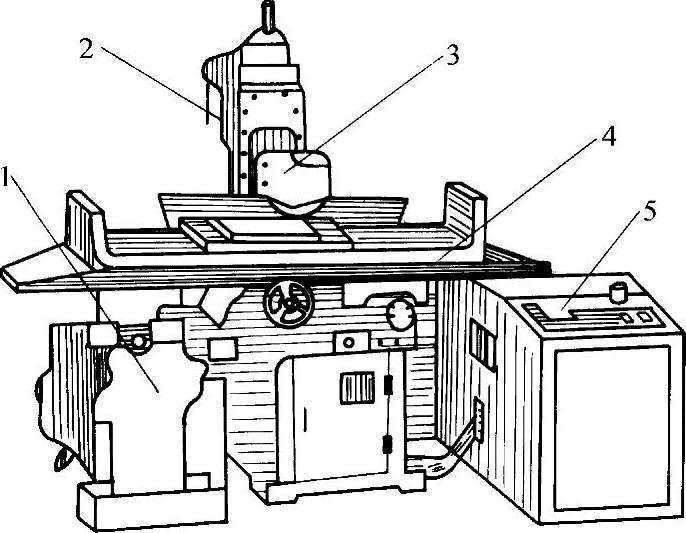

图8-26 数控成形磨床

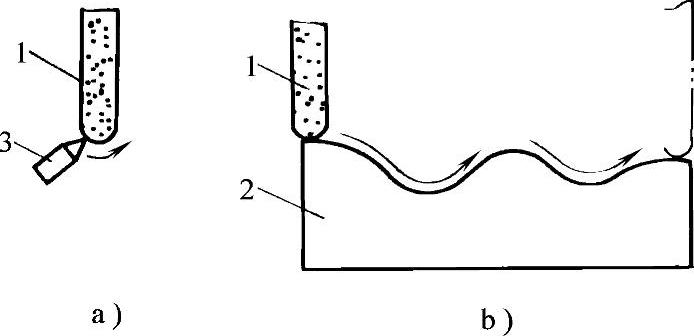

图8-27 数控成形磨削

a)修整砂轮 b)磨削工件(www.daowen.com)

1—砂轮 2—工件 3—金刚刀

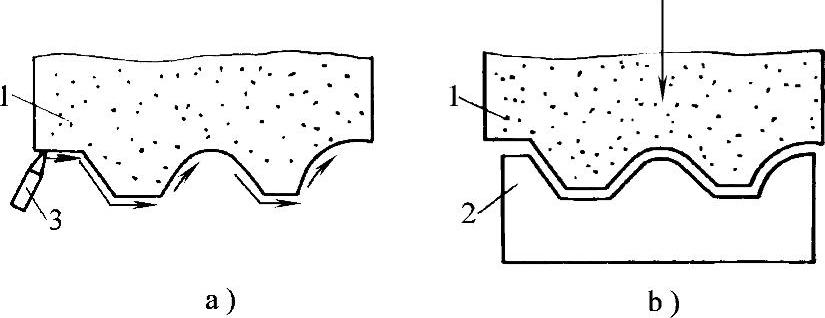

图8-28 成形砂轮磨削

a)修整成形砂轮 b)磨削工件

1—砂轮 2—工件 3—金刚石刀

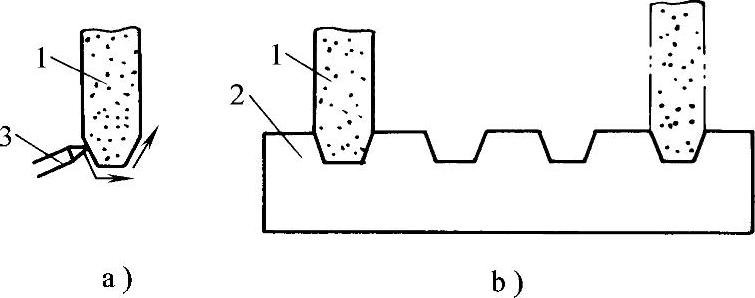

图8-29 复合磨削

a)修整成形砂轮 b)磨削工件

1—砂轮 2—工件 3—金刚石刀
