模具制造工艺规程文件形式说明

模具制造工艺规程的文件形式与模具厂的规模、技术传统、管理水平以及专业化生产水平有关。一般有三种形式,包括工艺过程卡片、工艺卡片和工序卡片。

1.工艺过程卡片

工艺过程卡片以工序为单位,简要说明模具、模具零部件的加工、装配过程。从中可以了解模具制造的工艺流程和工序的内容;包括使用设备与工装,以及工时定额等。所以,过程卡片是生产准备、编制生产计划和组织生产的依据,是模具制造中的主要工艺文件。

(1)工艺过程卡片的格式(见表3-2)

(2)工艺过程卡片实例 转子凹模零件如图3-1和图3-2所示,转子凹模工艺过程卡片见表3-3。上模零件如图3-3所示,上模零件工艺过程卡片见表3-4。

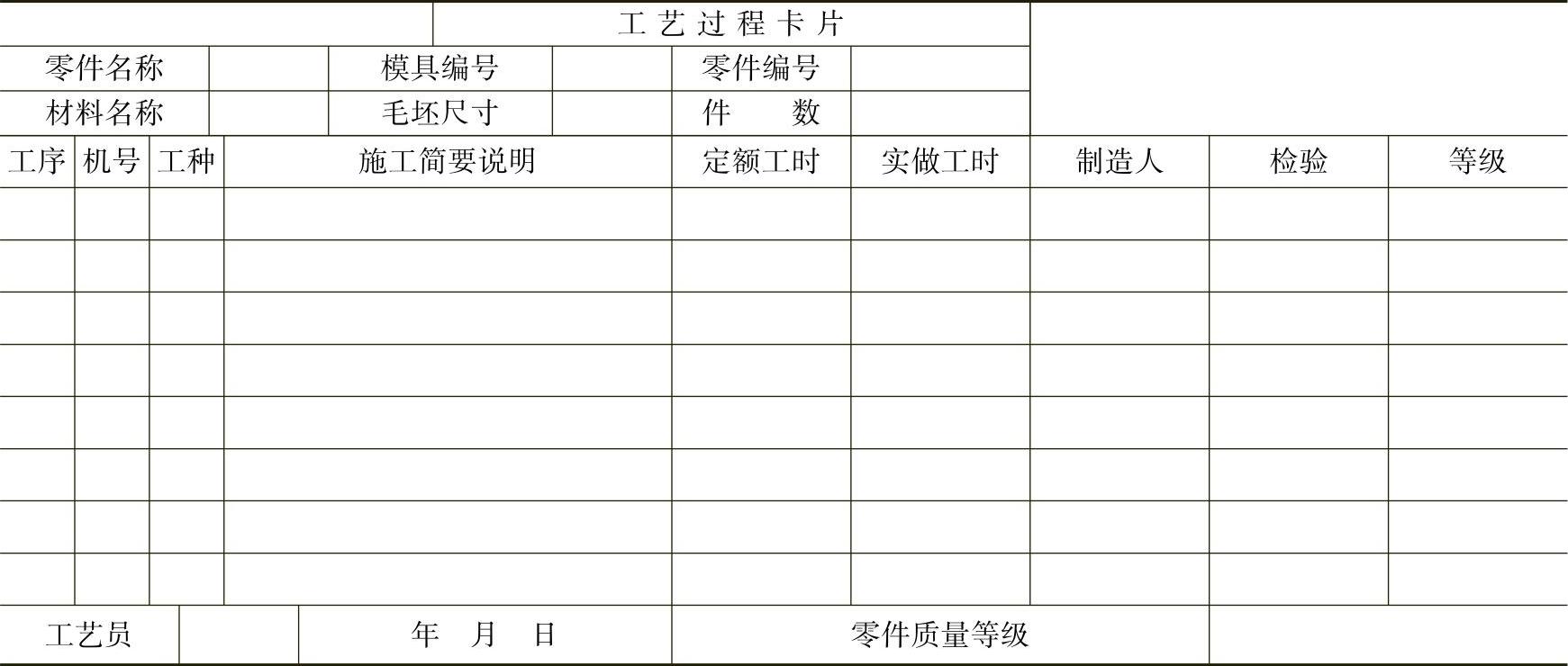

3-2 工艺过程卡片

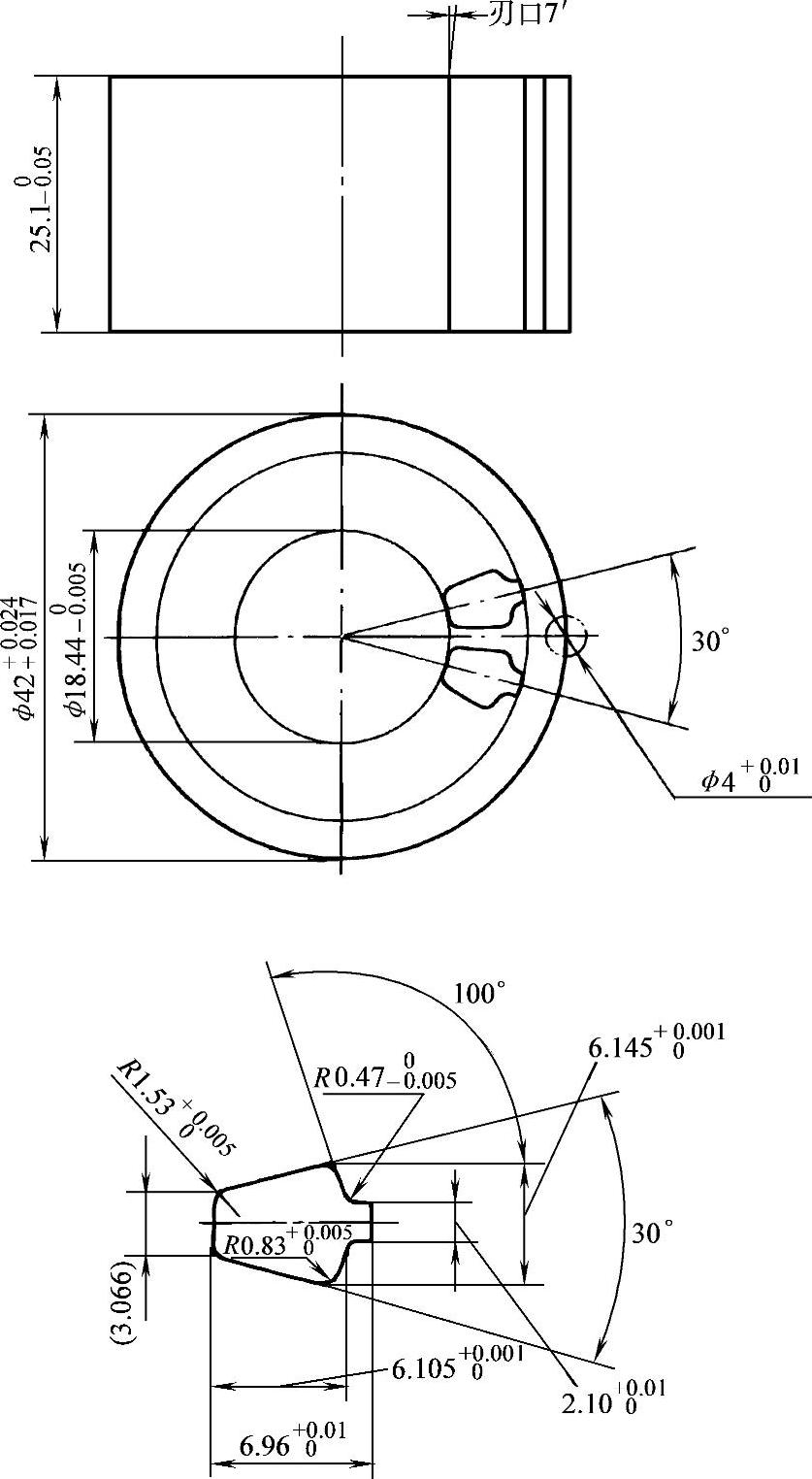

图3-1 整体结构转子凹模图

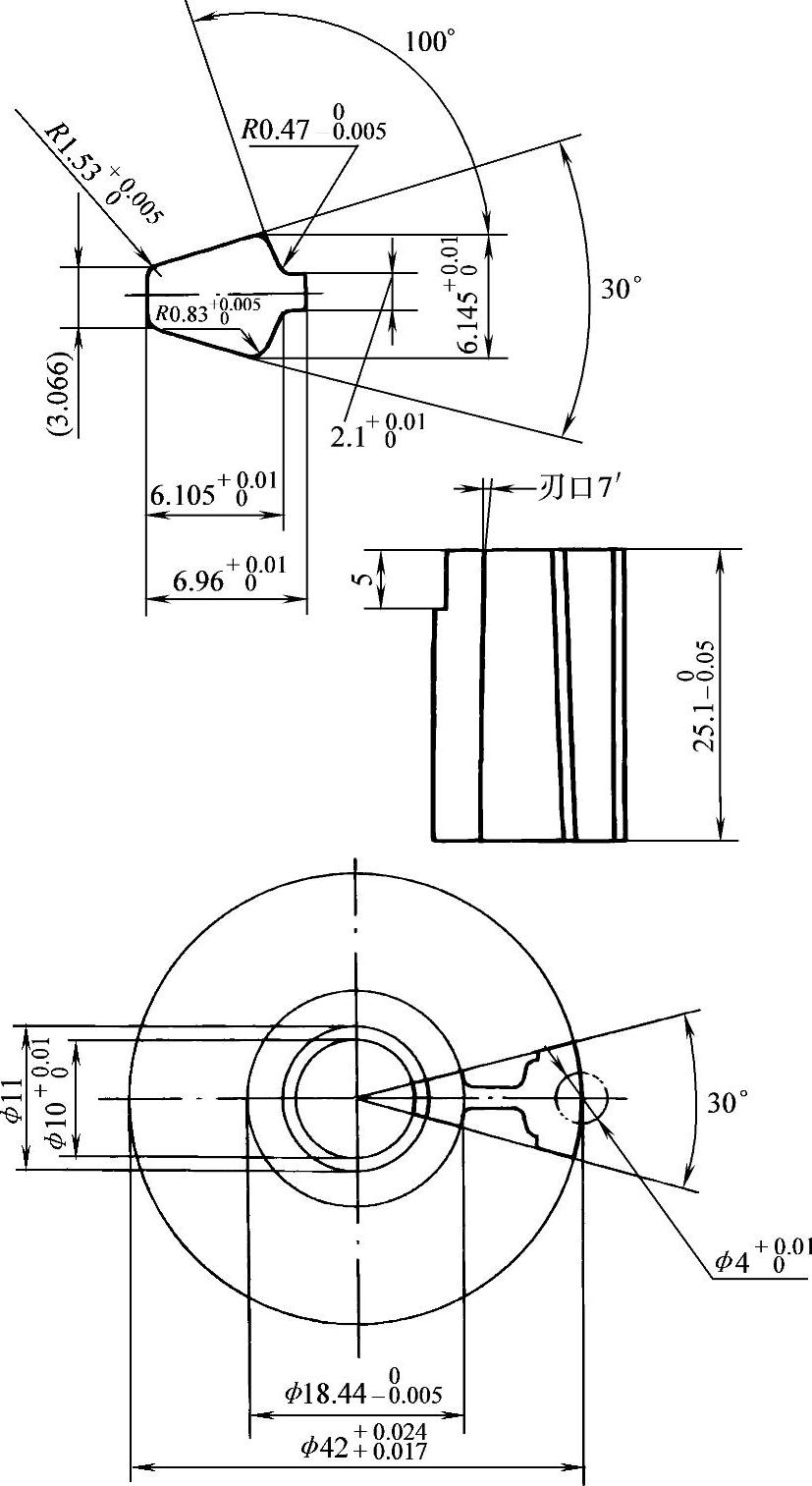

图3-2 拼块结构转子凹模图

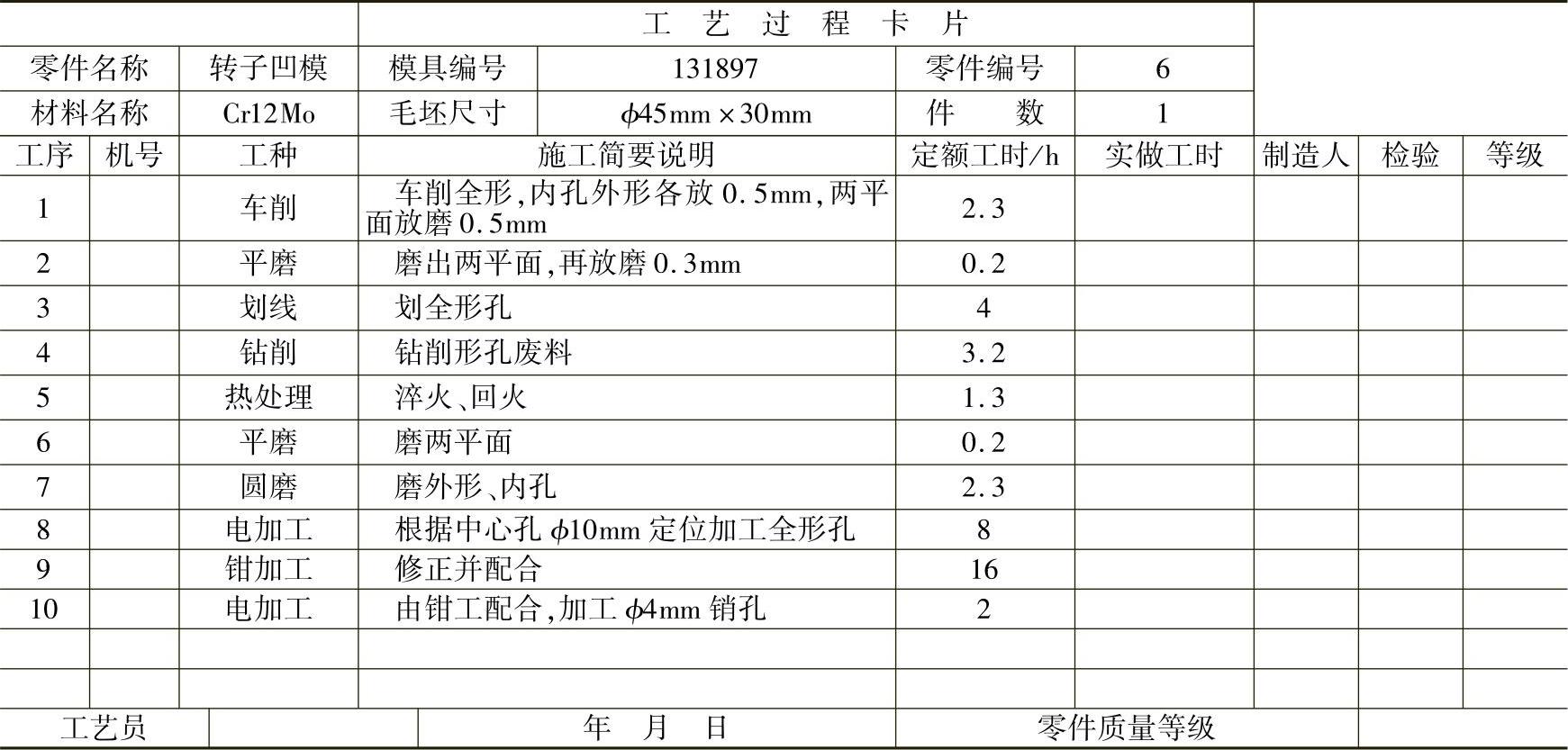

3-3 转子凹模工艺过程卡片

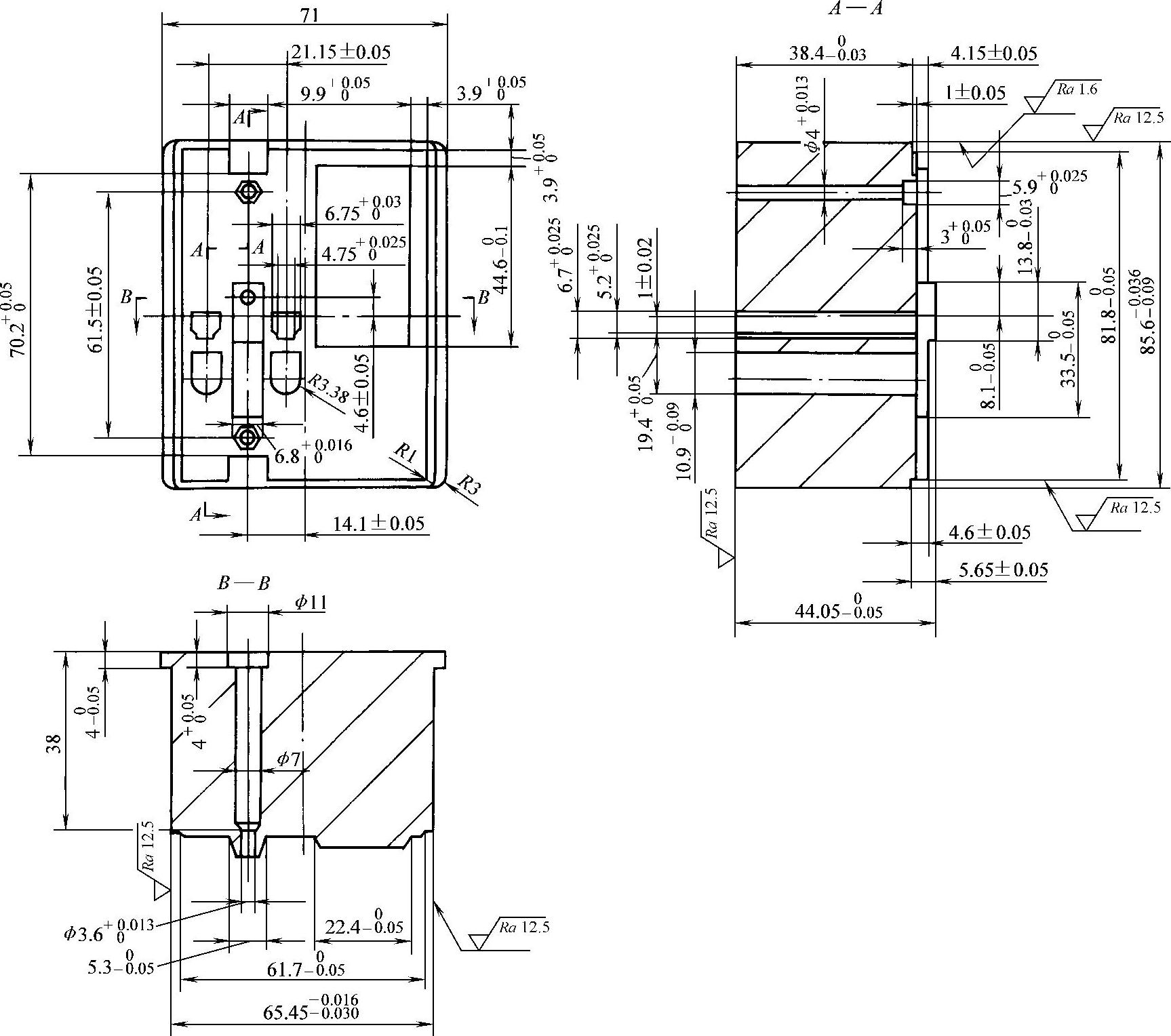

图3-3 上模零件图

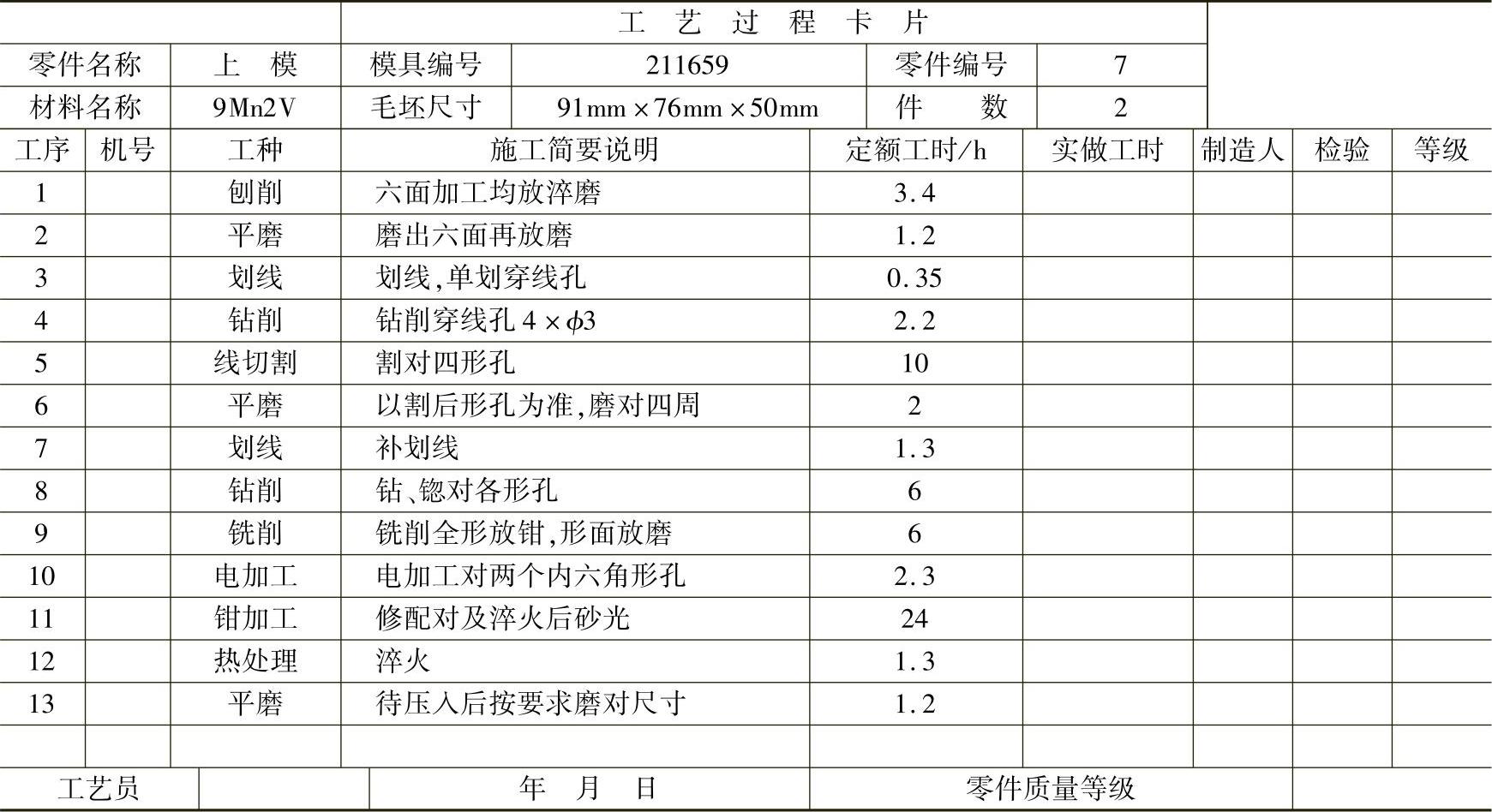

3-4 上模工艺过程卡片

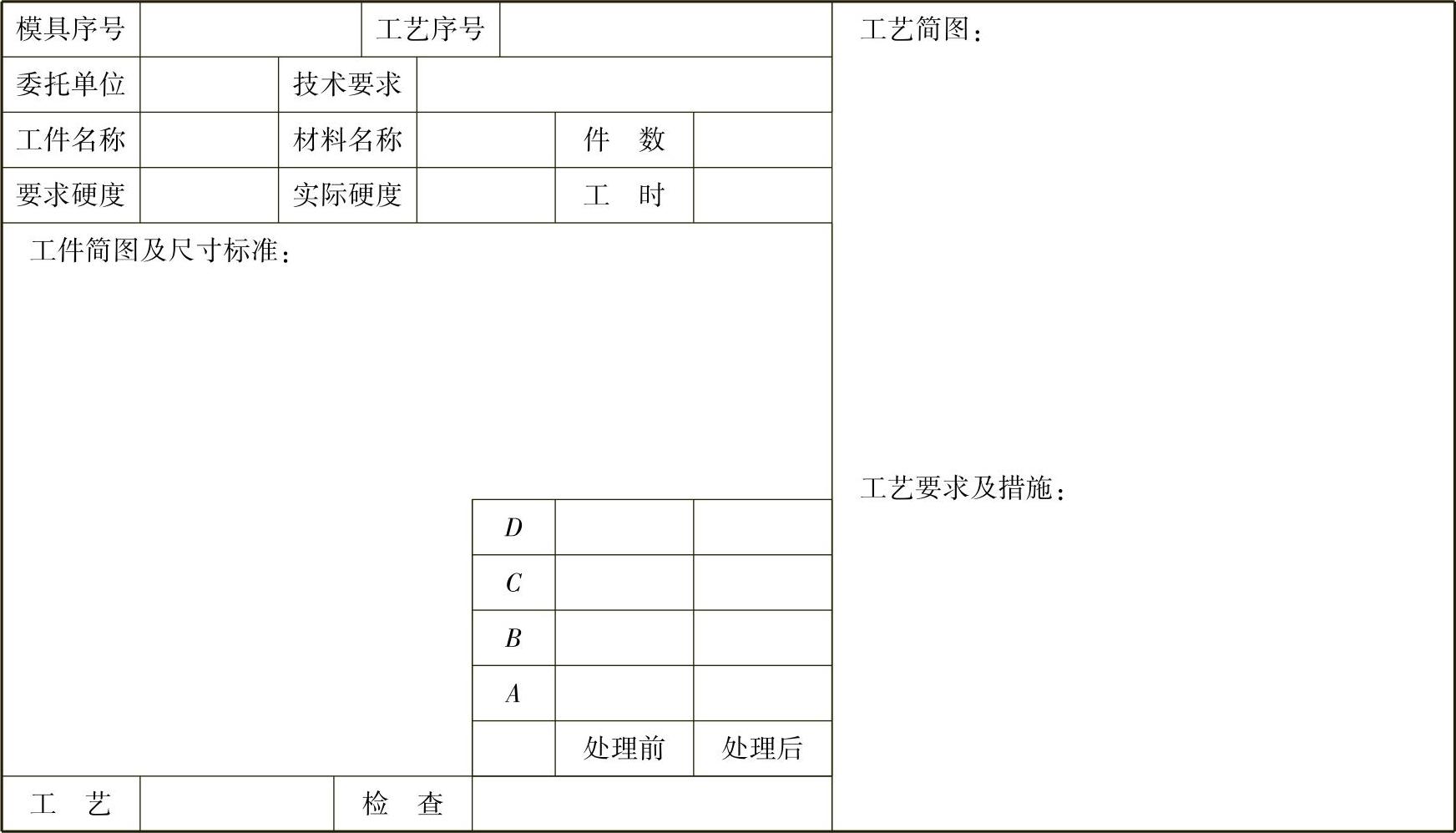

3-5 热处理工艺卡片年 月 日


说明:表3-3为图3-1所示零件的工艺过程卡片。此零件为手动电钻ϕ56mm定、转子冲片复合模。其凸模、凹模(整体结构)都是用电加工工艺成形,后改进为精密多工位级进冲模,其凹模(见图3-2)则采用硬质合金制造的镶拼式结构。拼块必须达到完全互换性精度,因此,其工艺过程必须采用成形磨削为主的成形加工工艺。

2.工艺卡片

工艺卡片是按模具、模具零部件的某一工艺阶段编制的工艺文件。工艺卡片以工序为单元,详细说明模具、模具零部件在某一工艺阶段的工序号、工序名称、工序内容、工艺参数、设备、工装,以及操作要求等。

工艺卡片的文件格式见表3-5。

说明:制造精密、中大型模具时,在编制的工艺过程卡片的基础上,编制工艺卡片是保证协作加工质量的重要工艺文件。如:

1)中大型塑料注射模凹模坯件加工,即已去除大部分型腔金属,留有粗、精加工余量的凹模坯件。

2)精密冲模凸、凹模的热处理工艺。

3)模具的装配与试模等。

以上都是由多个工序组成的工艺阶段。

3.工序卡片

工序卡片是在工艺过程卡片和工艺卡片的基础上,按每道工序所编制的工艺文件。工序卡片对工序简图、各工步的加工内容、工艺参数、设备、工艺装备以及操作要求等都有详细说明。

工序卡片主要在批量制造中使用。在模具制造工艺规程中一般不制订工序卡片。由于模具制造工艺技术的进步,模具凸模和凹模的粗、精加工工序中的孔加工、槽加工、型面加工工序趋于在一次装夹中完成,从而提高了工艺集成度。这说明,编制凸模和凹模的NC、CNC加工工艺的工序卡片,计算、确定、规定其工艺参数,以保证其加工精度,则尤为重要。工序卡片文件格式见表3-6。

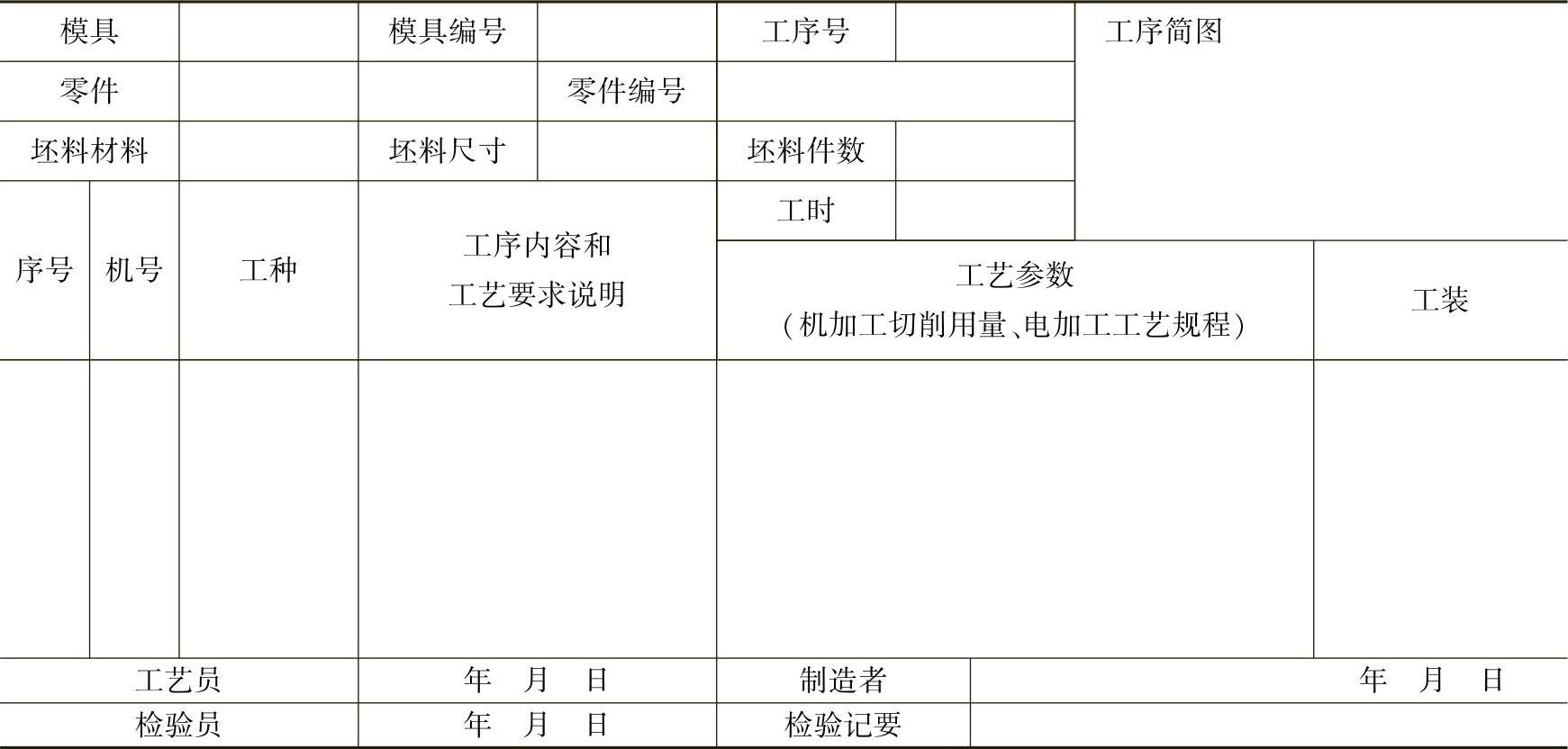

3-6 工序卡片


为编好模具制造工艺规程,模具企业须做好以下工作:

1)制订和积累模具制造、加工的定额工作,包括企业生产各种模具的生产工时统计、材料定额和工时定额标准等。

2)做好模具通用化、标准化工作,以节约生产工时。
