控制单元作为整个MTG系统的控制中心，面对的控制要素较多。图5-37为MTG系统控制原理图。

根据MTG系统的基本组成和工作原理，它的工作过程包括起动、正常工作和停机。微型燃气轮机的起动过程包括驱动、点火、暖机，以及加速到满载。从冷起动到满载大概需要3min。在起动过程中，用户负荷断开，由蓄电池为整个系统提供能量，经过双向变换器逆变成交流电，输出电源频率从零上升到某一给定频率，拖动高速永磁电机运行；同时，高速永磁电动机拖动微型燃气轮机的转子加速，当转速达到点火转速时，微型燃气轮机供油、点火，使其转速按一定的规律上升到其额定转速，然后断开起动电动机电源，同时撤销逆变器的控制信号，微型燃气轮机进入正常工作状态。在正常工作过程中，高速永磁电机作发电机用，微型燃气轮机带动发电机运行，输出三相中频交流电。经过双向变换器整流成稳定的直流电，一方面为蓄电池充电，另一方面为主逆变器提供稳定的直流输入电压，经过主逆变器输出三相380V/50Hz交流电，提供给负荷。在突加负荷或输入电压过低时，蓄电池组放电为系统补偿能量，以保持主逆变器输出电压的稳定。当系统接到停机的命令时，功率输出自动终止。微型燃气轮机以一定的转速运转一段时间来冷却各部件，整个冷机时间大概需要10min。在进入冷机之后的6min之内，系统仍可以再次起动。系统的整个控制由智能控制单元对机组的各个组成部分实施综合监控，实现智能化管理。

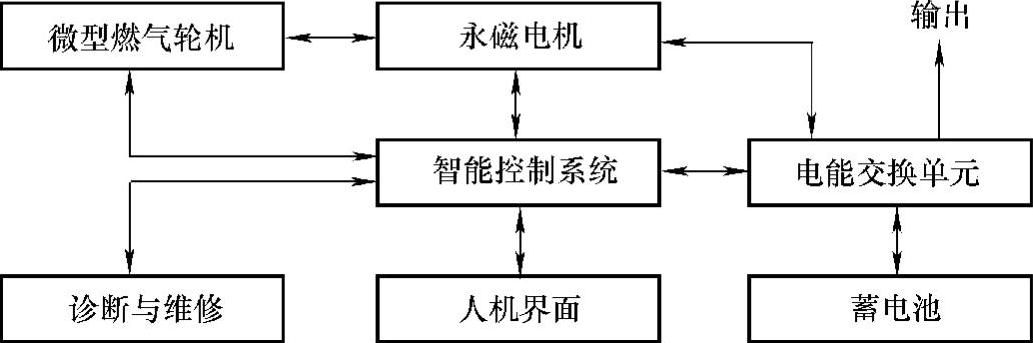

图5-37 MTG系统控制原理图

控制单元的主要作用如下：

1）控制单元对发电机的输出、直流母线进行检测，其中包括电压、电流等参数。(www.daowen.com)

2）智能控制单元对双向变换器、逆变器的工作状态进行检测，根据输入的变化合理调整控制脉冲。

3）对输出回路的过电压、过电流、短路进行保护和采取中断措施。

4）控制部分要求完整的人机界面控制和故障自检，实现其所需的各项功能。同时，应具有抗干扰能力，防止错误动作，能即时显示各部分参数变化和声光报警。

5）控制单元各个单元模块的运行时序进行协调控制。
