基本电路结构简介

逆变电路的结构有很多,有全桥逆变电路、半桥逆变电路、推挽逆变电路。其中,全桥逆变电路在MTG系统中应用最为普遍。根据输出是单相交流电还是三相交流电,全桥逆变电路又可分为单相逆变桥和三相逆变桥。

1.单相逆变桥

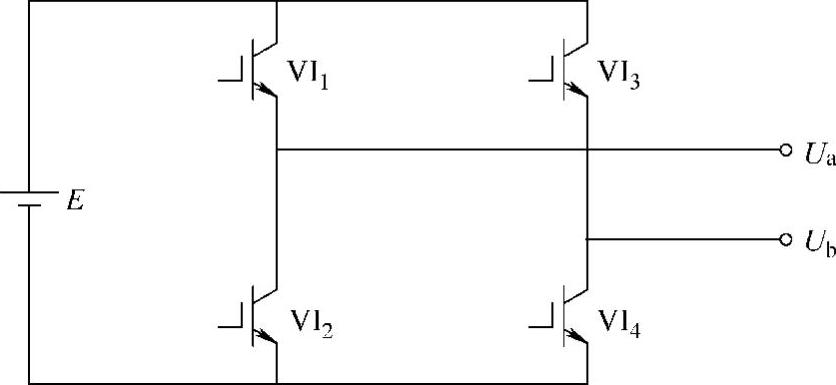

图5-11 单相桥式逆变主电路

单向桥式逆变电路如图5-11所示,单相逆变桥由四只功率管VI1~VI4组成,E直流电压输入,UaUb为交流输出电压。在前半周期,控制信号使VI1、VI4导通,而VI2、VI3截止,这时输出电压UabE。在后半周期,控制信号使VI2、VI3导通,而VI1、VI4截止,这时输出电压Uab=-E。如此周而复始交替下去,则输出端Uab得到交流方波电压。

2.三相逆变桥

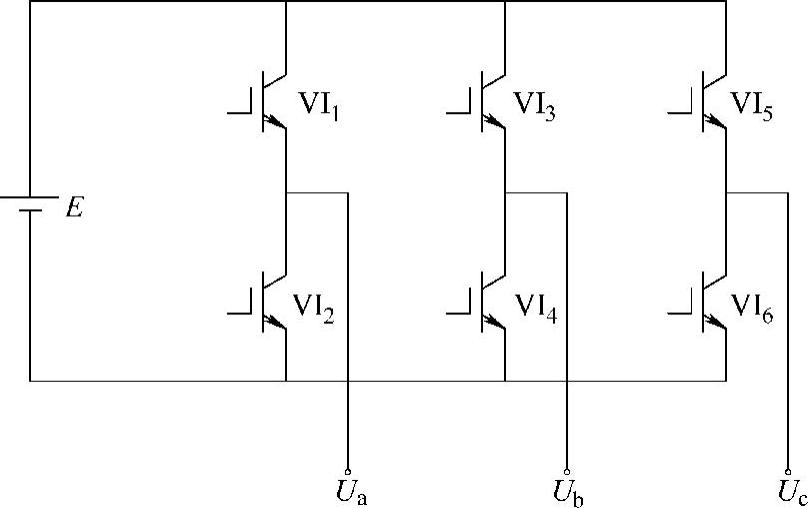

图5-12 三相逆变桥主电路

三相逆变桥的主电路如图5-12所示。电路由VI1~VI6六个功率管组成,E为直流电压输入,输出三相交流相电压分别为UaUbUc。(www.daowen.com)

1)在t1t2时间内,VI1、VI4、VI5导通,则可以得到输出三相交流线电压UabEUbc=-EUca=0。

2)在t2t3时间内,VI1、VI4、VI6导通,则可以得到输出三相交流线电压为UabEUbc=0,Uca=-E

3)在t3t4时间内,VI1、VI3、VI6导通,则可以得到输出三相交流线电压为Uab=0,UbcEUca=-E

4)在t4t5时间内,VI2、VI3、VI6导通,则可以得到输出三相交流线电压为Uab=-EUbcEUca=0。

5)在t5t6时间内,VI2、VI3、VI5导通,则可以得到输出三相交流线电压为Uab=-EUbc=0,UcaE

6)在t6t7时间内,VI2、VI4、VI5导通,则可以得到输出三相交流线电压为Uab=0,Ubc=-EUcaE

可见,只要按照一定的规律来控制六个逆变管的导通与截止,就可以把直流电逆变成三相交流电,并且在相位上互差120°。
