高速旋转的永磁同步发电机的励磁极数少，极距τ较大，每极每相槽数q较多，电枢绕组采用双层短距叠绕组的布置方式。考虑到大电流密度时可能导致的导体济流效应及散热问题，选取条式导体。

1.电枢绕组

（1）额定相电流

（2）绕组截面积

A_C′_u＝I_N/J′＝5×10^－6 m²

应用两根截面积都为2.5×10^－6 m²条形导体并绕的方式，条形导体截面长l_Cu＝2.2×10^－3 m，宽b_Cu＝1.14×10^－3 m。

实际绕组截面积为

A_Cu＝2l_Cub_Cu＝5.02×10^－6 m²

（3）定子槽数

Z＝2pqm＝18

式中，q为每极每相槽数，取q＝3。

（4）每槽导体数N_S＝2。

（5）每元件匝数W_S＝N_S/2＝1。

（6）每相串联匝数W＝ZW_S/ma＝6。式中，a为并联支路数，取a＝1。

（7）绕组系数

1）槽距角

2）绕组极距τ、节距y。节距比β可选择在0.8～0.833，但在两极电机中，不可能采用最有利的β值，可取β≈0.5。

y＝0.5τ＝4.5（槽距）节距y取大的整数，y＝5槽距

3）短距因数其中β＝y/mq＝0.56

4）分布因数

(www.daowen.com)

5）绕组因数K_dp1＝K_dK_p＝0.7352

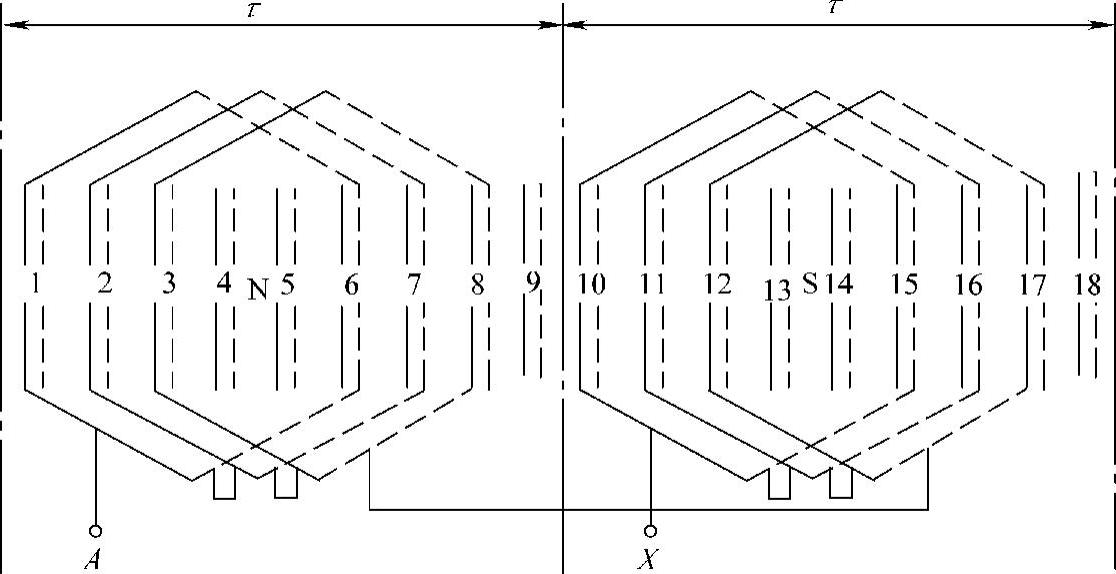

（8）绕组展开图 图4-28所示为电枢绕组A相展开图。每匝绕组采用两根条式导体，无需在导体端部折向，且不会在导体间产生环流。

2.定子结构

（1）定子铁心长度L_S＝L。

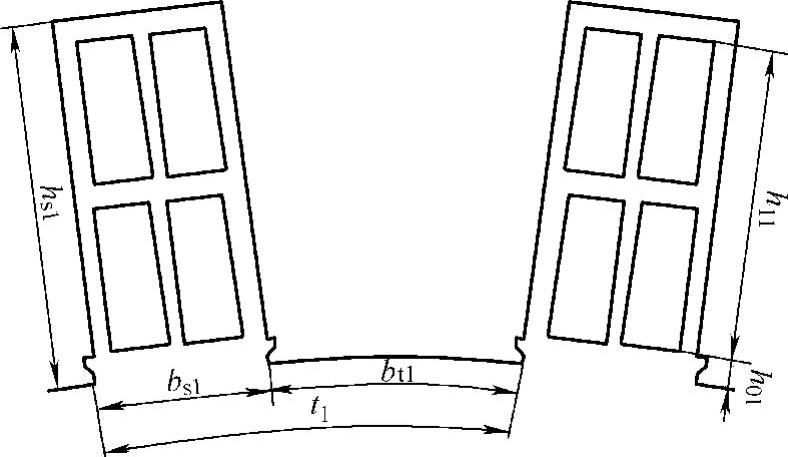

（2）槽形设计 采用如图4-29所示的定子槽形（矩形开口槽）。在槽宽b_s1的选择上考虑了两个因素：①齿部最大磁感应强度的允许值；②发电机空载时定子齿在转子表面上产生的附加损耗。

1）电枢槽所需面积S_n＝N_SA_Cu/K_S＝20.08×10^－6 m²式中，K_S为槽满率，取K_S＝0.4。

2）槽形尺寸

齿距t₁＝πD_i1/Z＝17.92×10^－3 m

槽口宽b_S1＝5.2×10^－3 m

槽深h_S1＝9×10^－3 m

槽口深h₀₁＝1×10^－3 m。

（3）定子齿宽b_S1（m）

b_t1＝t₁b_S1＝12.72×10^－3 m

图4-28 电枢绕组A相展开图

图4-29 定子槽形

（4）定子轭高度h_aS（m）

式中，K_Fe为铁心叠压系数，取K_Fe＝0.98；B_aS为定子轭部磁感应强度，取B_aS＝1.7T。

（5）定子外径D₁（m）

D₁＝D_i1＋2（h_S1＋h_aS）＝182.7×10^－3 m
