高速永磁同步电机性能特点是转速高、体积小、重量轻、高可靠、长寿命、低噪声等。表4-1列出三种30kW同步电机性能比较。

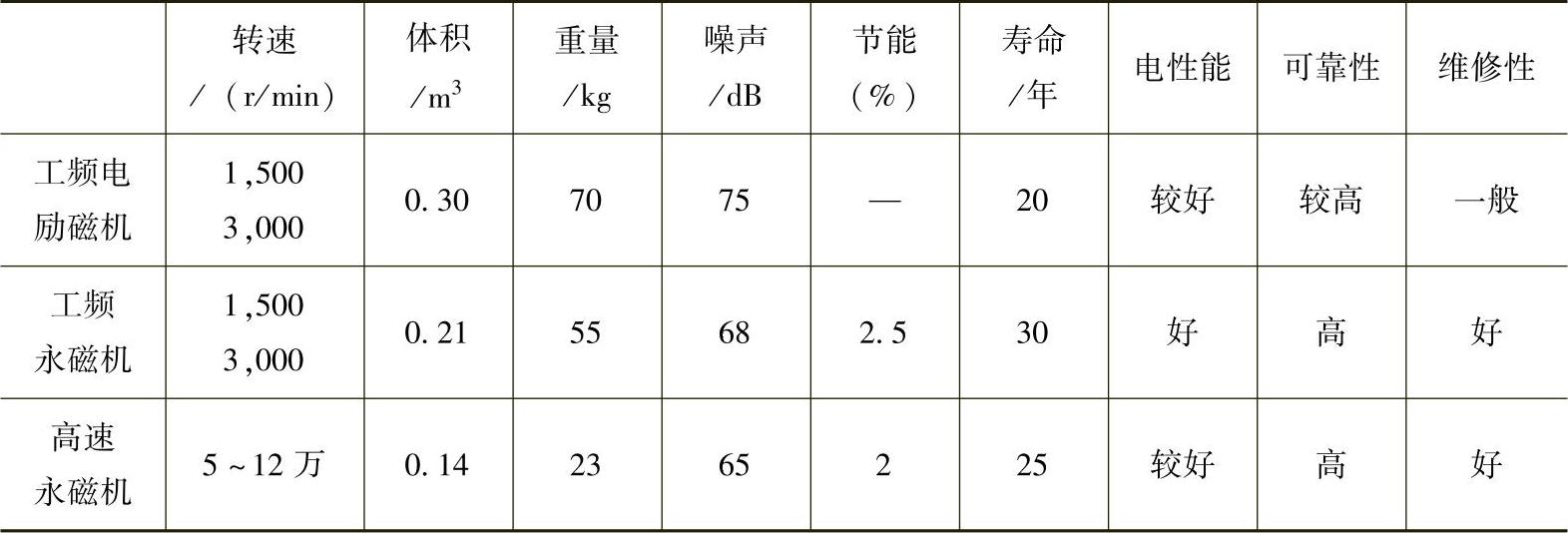

表4-1 三种类型30kW同步电机性能比较

1.高速永磁同步电机的结构特点

（1）体形 高速永磁同步电机大多成细长体形，其长径之比通常都大于2。主要基于两个原因：一是高速永磁同步电机转速很高，将电机设计成细长体形时，可以有效减小离心惯性力；二是增加电枢导体的有效长度与端部长度的比值，降低电机的无效铜材使用量与损耗。

（2）套环结构 为了防止高速旋转时永磁体等构件甩出，20000r/min以上转速的永磁电机的转子体外均固定有套环结构。对套环结构的要求是不过分增大气隙有效值或降低磁感应强度，有足够的约束强度、非导磁及较小的感应能量损耗。套环应该是热的良导体，便于通过传导、对流、辐射等方式散射转子体中的热量。

（3）空气轴承 在电机转速达到数万转/分后，普通的滚珠轴承在转速、损耗、润滑，以及安全与稳定性方面已不能适应要求。国外商品化机组应用空气轴承代替传统轴承。空气轴承是一种利用动压空气实现相对运动物体间无机械接触的新型轴承。当然，电磁轴承也较易实现高速化，并有支撑、推力轴承供高速旋转场合选用。(www.daowen.com)

（4）电枢导体 电机对导体电阻率要求较高，电枢导体截面通常是成长方形或类似长方形。这样做的好处是有效减小导体表面济流效应，减小交流电阻。

2.高速永磁同步电机的材料特点

高速永磁电机与普通电励磁电机或低速永磁电机一样，由导电与导磁回路组成。它们之间以绝缘材料分开，并利用各种结构零件装配在一起。电机所用材料可分为导磁材料、导电材料、绝缘材料及结构材料。结构材料主要是指钢、铁、塑料、冷却济和润滑济等。

（1）铁心材料 铁心材料的特点是硅钢片更薄，硅钢片之间的绝缘、散热，以及叠压与焊接工艺要求更高，铁磁损耗与磁感应强度之间具有较好的线性保持关系。

（2）绝缘材料 高速永磁同步电机中的绝缘材料有两个主要特点：一是绝缘耐压等级高，可以承受数千伏的高压；二是导磁材料之间、导电材料之间，以及导磁材料与导电材料之间的绝缘材料的散热性能高、不易老化、易加工。
