1.双模式控制器

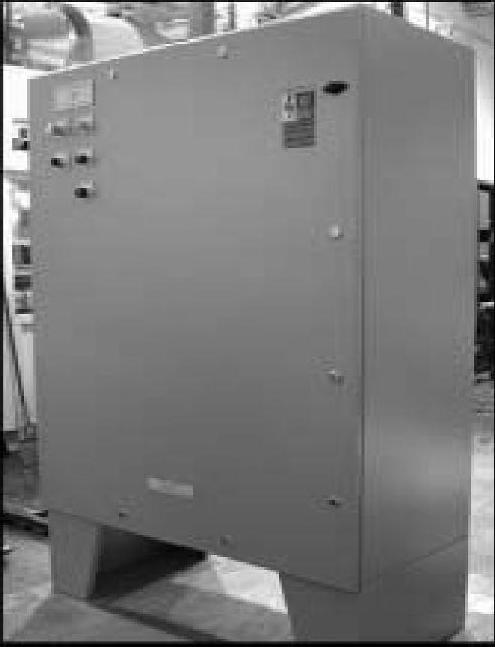

图3-25所示为Capstone双模式控制器。当出现传输损耗时，Capstone双模式控制器能自动地将微型燃气轮机从电网连接模式转化到独立工作运行模式。在独立工作模式运行的情况下，当传输损耗时，微型涡轮机的动力保护负荷。在有用的动力被重新回复后，双重模型控制器能够被设置，而自动的返回微型燃气轮机到电网连接的服务中（供应中）。双重模型控制器还能够允许微型燃气轮机被用作一种自动的应急备用发电机。多数的双重模型控制器可在多种电压和电流范围内工作。

2.电池充电器

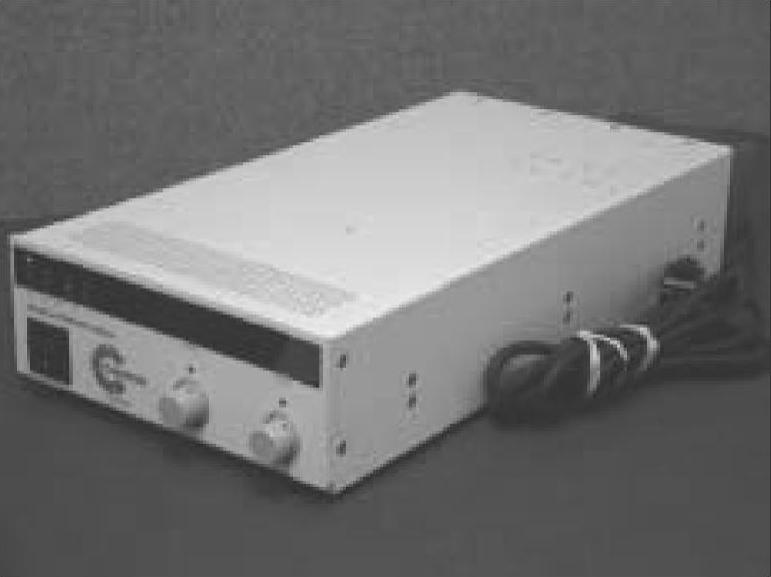

Capstone的C30和C60机组使用的蓄电池充电器，能输出1000W的直流电，并且具有噪声低、校准精确，以及直流电可变输出等特点。图3-26所示为Cap-stone电池充电器，每个单元都具有过电压和过热保护。通用交流输入允许线电压在没有重置开关和增加输出的情况下全球应用，电压范围为0～330V，电流范围为0～3.2A。

图3-25 Capstone双模式控制器

图3-26 Capstone电池充电器

电池充电器包括充电器、数据线、C30与C60电池组充电电线。

3.MOV避雷针

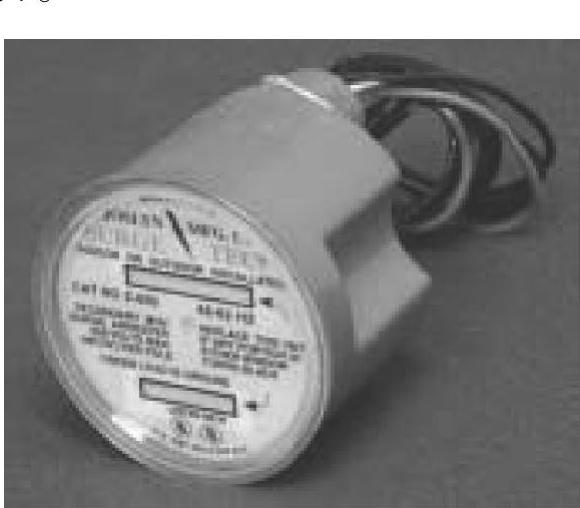

图3-27所示的MOV避雷针，电压为650V，用来保护电力设备和配线；防止闪电引起的冲击波达到650V极限地线电压。

4.ModBus转换器模块

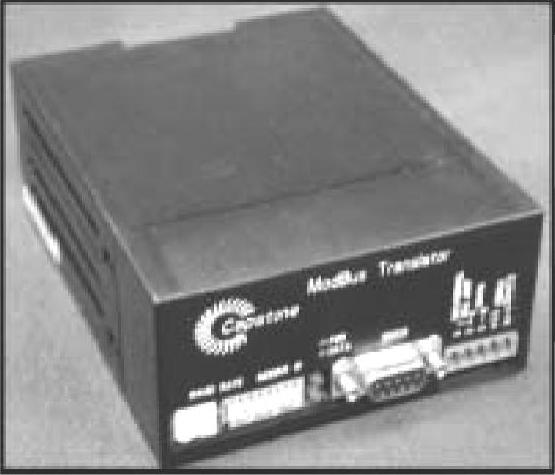

图3-28所示为ModBus转换器。它是一种由12V直流电驱动的电子设备，是一种能够进行Capstone微型燃气轮机系统RS-232与RS-485 ModBus网络间数据交换的设备。

图3-27 MOV避雷针（650V）

图3-28 ModBus转换器模块

5.CPC-100协议转换器

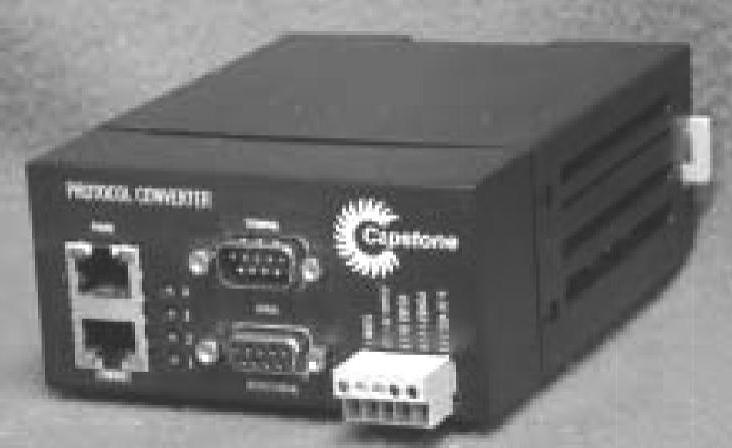

图3-29所示为CPC-100协议转换器。它可将Capstone RS232命令转换为TCP/IP协议，可在局域网或者英特网上传输。CPC-100适用于HTML、JAVA及其他文件格式，能够使用文件浏览器打开，显示并控制机组运行状态。CPC-100协议转换器具有下列特点：

1）以太网/TCP/IP，使用CAT5进行连接。

2）与Capstone Remote v4.2甚至更高级设备兼容。

3）支持多个使用者在同一时间，不同密码级别上连接到同一个系统或同一编制。

4）支持远程维护功能，包括软件的上载。

6.紧急停车装置（E-stop）(www.daowen.com)

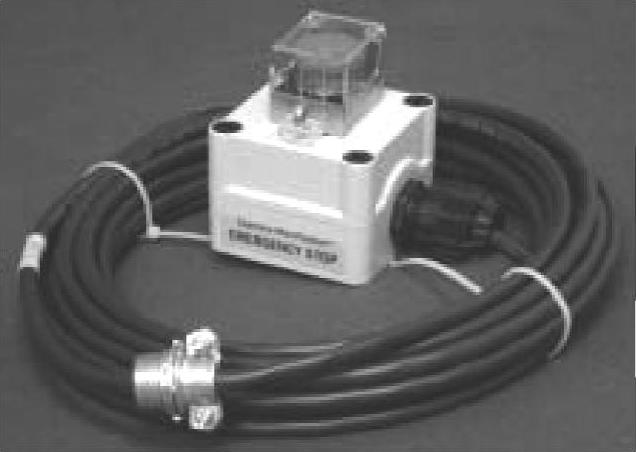

图3-30所示为紧急停车装置。它能够在遇到紧急的情况下，安全并迅速地关闭微型燃气轮机（不同于正常关机）。它携带25ft（7.62m）电缆的紧急情况终止开关。它的控制按钮由包装塑料密封。

图3-29 CPC-100协议转换器

图3-30 紧急停车装置（E-stop）

7.远程监控系统（CRMS）

图3-31所示为Capstone远程监控系统（CRMS）。它具有微型燃气轮机的分派、控制、监控、E-mail报警、数据登入，以及自动化操作等功能。CRMS与windows95，98，NT，2000，ME，XP系统兼容，能够在标准台式机及个人笔记本电脑上运行。CRMS最多能够同时与100台微型燃气轮机通信，通过本地的一系列的端口、远程的调制解调器，或者CPC-100 internet协议转换器。

8.外部燃料箱

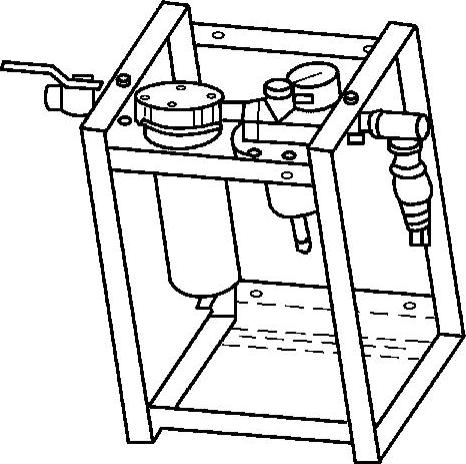

图3-32所示为外部燃料箱。它能够过滤出天然气中的杂质并控制压力，以确保天然气质量。外部燃料箱中的过滤器要定期进行清理维护。外部燃料箱的支架结构允许其安装在基座上或是墙上。

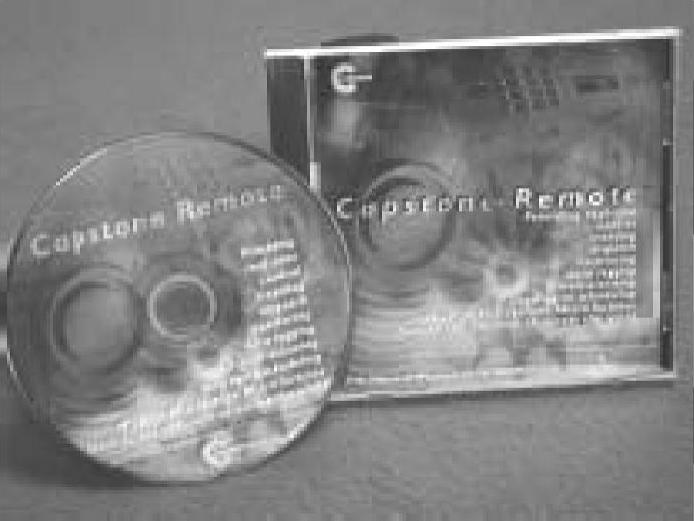

图3-31 远程监控系统（CRMS）

图3-32 外部燃料箱

外部燃烧箱包括：①手动阀门；②过滤器；③带有量表的标准仪（低压型工作箱不包含此项）；④净化阀；⑤支架结构。

9.排气消声器

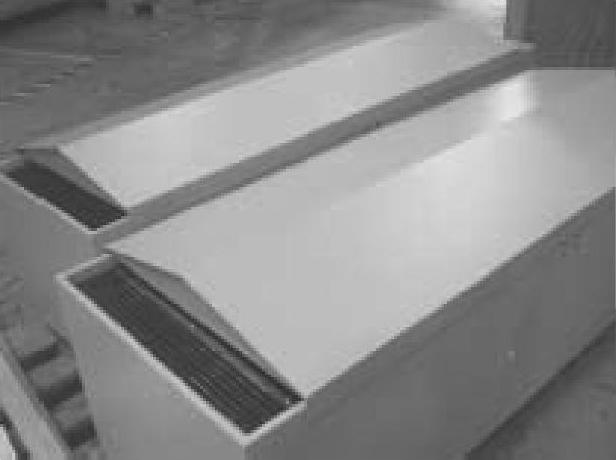

排气消声器如图3-33所示。它是用于减弱声音的装置，能有效地降低由C60型微型燃气轮机排气流所产生的噪声水平。这种排气消声器是一种吸附型设备，它由排气进口、声音减弱绝缘舱及排气出口组成。此设计是为了达到最理想的声学效果，在10m外，噪声水平由原来的70dB（A）减弱至65 dB（A）。

图3-33 排气消声器

图3-34 远程调制解调器设备

10.远程调制解调器设备

远程调制解调器设备如图3-34所示。它通过一根标准的电话线，使微型燃气轮机的远程通信更加便利。此设备包括一个高速调制解调器、所有必需的通信设备及动力电缆线。调制解调器是由微型燃气轮机直接提供动力。调制解调器可直接被安装在微型燃气轮机的用户控制面板上。
