微型燃气轮机发电机组历经半个多世纪的发展，其组成结构发生了很大变化。早期的微型燃气轮机发电机组（双轴式）主要由微型燃气轮机、变速器和发电机组成（见图2-1）。随着高速发电机技术的成熟和电力电子技术的应用，目前，其结构发展为微型燃气轮机直接与发电机联接（单轴式），电能经变换单元变换后输出的模式（见图2-2）。

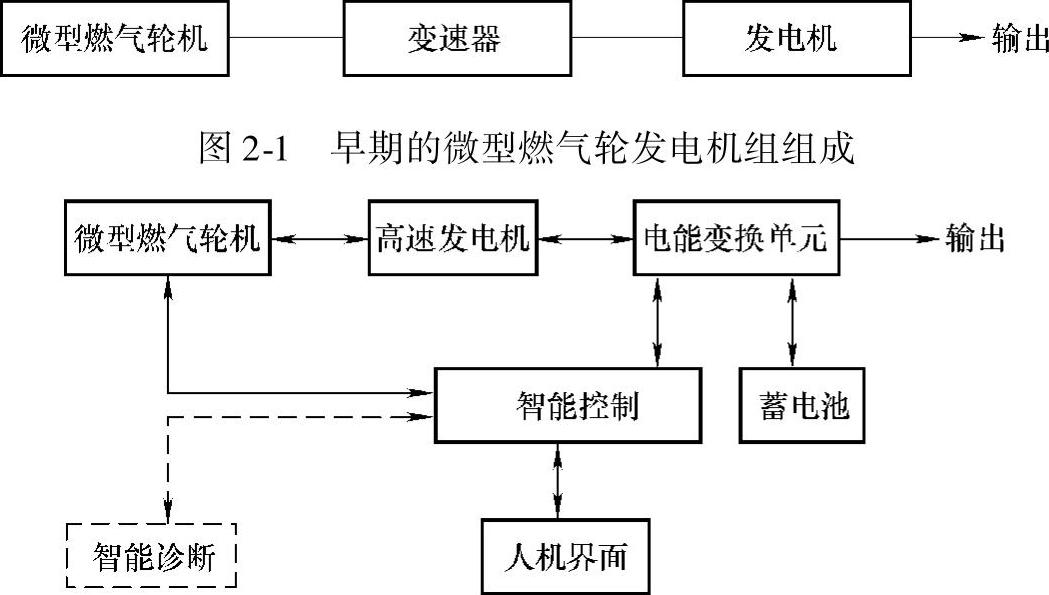

图2-2 先进的微型燃气轮发电机组组成

先进的微型燃气轮机发电机组主要由微型燃气轮机、高速永磁同步电机（双向运用）、电能变换单元、智能控制部分、蓄电池及智能诊断单元组成，其结构如图2-3所示。其中微型燃气轮机又由压缩机、回热器、燃烧室、涡轮机、转轴和空气轴承等器件组成，电机、压缩机叶轮、涡轮机叶轮同轴安装，由空气轴承支承并固定，进气管道经由电机机壳、压缩机和回热器，最后连接到燃烧室。压缩机输出端置有旁通阀，可以跳过回热器直接与燃烧室相通。燃烧室斜向进气口的前端装有燃料喷射管，出口与涡轮机膨胀室相通。双腔回热器的另一个腔与涡轮机膨胀室及排气管连接。其整机工作原理为：在起动阶段，由蓄电池提供能量，电能变换单元将蓄电池的直流电逆变，变频起动高速同步电机（作电动机运行），并带动微型燃气轮机运转；当转速达到微型燃气轮机起动转速时，电能变换单元停止逆变工作（停止电动机用途）；由微型燃气轮机带动高速电机（作发电机运行）进行高速旋转，并输出高频交流电，经电能变换单元整流、逆变后输出用户需求的交流电，系统通过智能控制单元对整个机组的各个组成部分实行“一体化”监控，使整个系统具有较高的可靠性、维修性、互换性，实现了智能化管理。

(www.daowen.com)

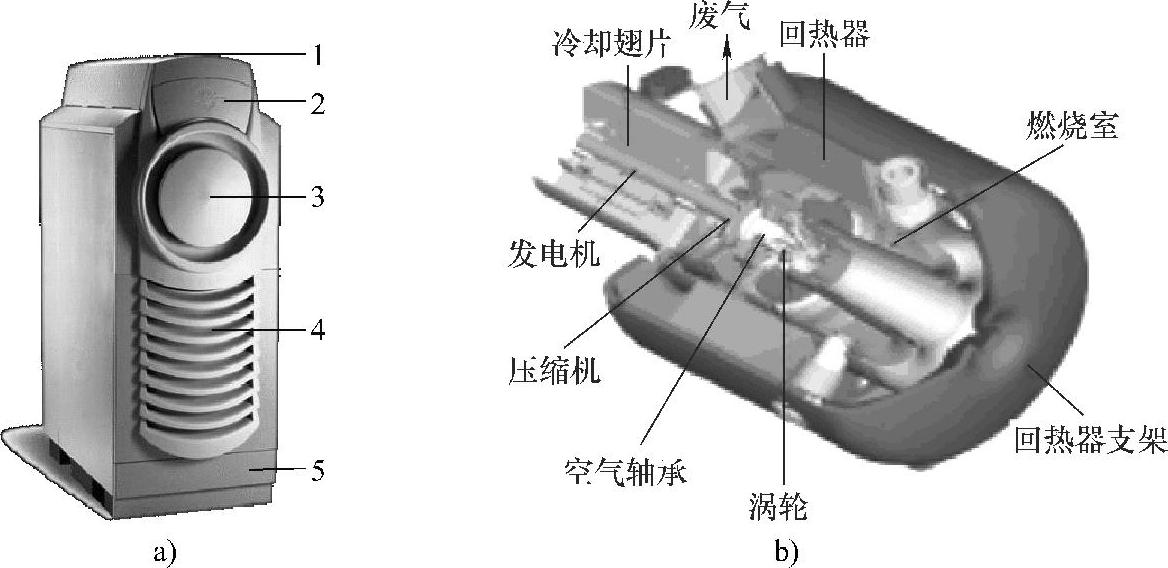

图2-3 微型燃气轮机发电机组结构

a）外形图 b）内部结构剖面图

1—废气出口 2—数字控制面板 3—空气入口 4—通风口 5—电池连接开关
