（以亚龙YL-X62W 型万能铣床电气控制电路维修挂板为教学设备）

学习目的

（1）掌握X62W 型万能铣床圆形工作台及冷却泵、照明电路的工作原理分析。

（2）了解X62W 型万能铣床圆形工作台及冷却泵、照明电路实际操作模式及走线路径。

（3）掌握X62W 型万能铣床圆形工作台及冷却泵、照明电路常见电气故障的分析及检修。

一、工具、仪表及器材

（1）工具：螺丝刀、电工钳、剥线钳、尖嘴钳等。

（2）仪表：万用表1 只。

（3）器材：YL-X62W 型万能铣床电气控制电路维修挂板。

二、实训操作

（1）在教师的指导下对X62W 型万能铣床进行操作，熟悉车床的主要结构和运动形式，了解车床的各种工作状态和操作方法。

（2）参照图3-16 所示的X62W 型万能铣床原理图，熟悉车床电气元件及其实际位置和走线情况，并通过测量等方法找出实际走线路径。

根据X62W 型万能铣床原理图，在下方写出万能铣床圆形工作台工作原理。

（3）学生观摩检修。在X62W 型万能铣床实训挂板上人为设置自然故障点，由教师示范检修，边分析边检查，直至故障排除。故障设置时应注意以下几点：

① 人为设置的故障必须是模拟车床在使用过程中出现的自然故障。

② 切忌通过更改线路或更换元器件来设置故障。

③ 设置的故障必须与学生应该具有的检修水平相适应，当设置一个以上故障点时，故障现象尽可能不要互相掩盖。

④ 尽量设置不容易造成人身或设备事故的故障点。

教师示范检修时，应将下述检修步骤及要求贯穿其中，边操作边讲解：

① 通电试验，引导学生观察现象。

② 根据故障现象，依据电路图用逻辑分析初步确定故障范围，并在电路图中标出最小故障范围。

③ 采取适当的检查方法查出故障点，并正确地排除故障。

④ 检修完毕进行通电试车，并做好维修记录。

（4）由教师设置故障点，学生根据工作原理操作机床发现故障现象，按照检查步骤和检修方法进行检修，并将故障现象及分析过程填入表3-17。

表3-17　故障检修记录(www.daowen.com)

三、注意事项

（1）检修前应认真阅读分析电路图，熟练掌握各个控制环节的原理及作用，并认真观摩教师的示范检修。

（2）工具和仪表的使用应符合使用要求。

（3）检修时，严禁扩大故障范围或产生新的故障点。

（4）停电后要验电，带电检修时，必须有指导教师在现场监护，以确保用电安全，同时做好操作记录。

四、总结与评价

评分标准如表3-18 所示。

表3-18　评分表

相关知识

电路分析

一、工作台的快速移动

在工作台向某个方向运动时，按下按钮SB5 或SB6（两地控制），接触器闭合KM6 通电吸合，它的常开触头（4 区）闭合，电磁铁YB 通电（指示灯亮）模拟快速进给。其电路如图3-24 所示。

图3-24　圆工作台快速移动控制电路

二、圆工作台的控制

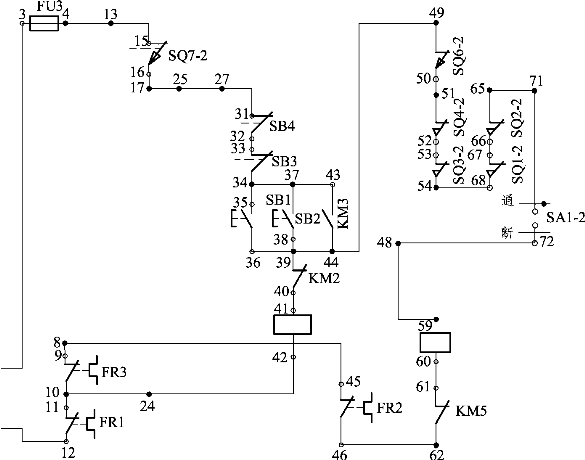

将圆工作台控制开关SA1 扳到“接通”位置，此时SA1-1 断开，SA1-2 接通，SA1-3 断开，主轴电动机启动后，圆工作台即开始工作。其电路控制顺序是：电源→SQ4-2→SQ3-2→SQ1-2→SQ2-2→SA1-2→KM4 线圈→电源。接触器KM4 通电吸合，电动机M2 运转。电路图如图3-25 所示。

图3-25　X62W 圆形工作台控制电路

铣床为了扩大机床的加工能力，会在机床上安装附件—— 圆工作台，这样就可以进行圆弧或凸轮的铣削加工了。拖动时，所有进给系统均停止工作，只让圆工作台绕轴心回转。该电路带动一根专用轴，使圆工作台绕轴心回转，铣刀铣出圆弧。在圆工作台开动时，其余进给一律不准运动，若有误操作动了某个方向的进给，则必然会使开关SQ1～SQ4 中的某一个常闭触头将断开，使电动机停转，从而避免了机床事故的发生。按下主轴停止按钮SB3 或SB4，主轴停转，圆工作台也停转。

三、冷却、照明控制

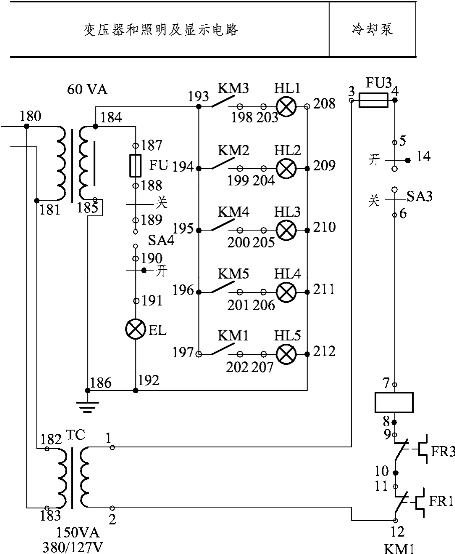

启动冷却泵时，需扳下开关SA3，接触器KM1 通电吸合，电动机M3 运转，冷却泵启动。机床照明是由变压器T 供给36 V 电压，工作灯由SA4 控制。其电路如图3-26 所示。

图3-26　冷却照明控制电路
