X62W型万能铣床矩形工作台电气控制电路故障检修技巧

时间:2023-06-28 理论教育 版权反馈
【摘要】:学习目的掌握X62W 型万能铣床矩形工作台电气控制电路的工作原理分析。了解X62W 型万能铣床矩形工作台电气控制电路实际操作模式及走线路径。掌握X62W 型万能铣床矩形工作台电气控制电路常见电气故障的分析及检修。根据X62W 型万能铣床原理图,在下面写出万能铣床矩形工作台工作原理。在X62W 型万能铣床实训挂板上人为设置自然故障点,由教师示范检修,边分析边检查,直至故障排除。

X62W型万能铣床矩形工作台电气控制电路故障检修技巧

(以亚龙YL-X62W 型万能铣床电气控制电路维修挂板为教学设备)

学习目的

(1)掌握X62W 型万能铣床矩形工作台电气控制电路的工作原理分析。

(2)了解X62W 型万能铣床矩形工作台电气控制电路实际操作模式及走线路径。

(3)掌握X62W 型万能铣床矩形工作台电气控制电路常见电气故障的分析及检修。

一、工具、仪表及器材

(1)工具:螺丝刀电工钳、剥线钳、尖嘴钳等。

(2)仪表:万用表1 只。

(3)器材:YL-X62W 型万能铣床电气控制线路维修挂板。

二、实训操作

(1)在教师的指导下对X62W 型万能铣床进行操作,熟悉车床的主要结构和运动形式,了解车床的各种工作状态和操作方法。

(2)参照图3-16 所示的X62W 型万能铣床原理图,熟悉车床电气元件及其实际位置和走线情况,并通过测量等方法找出实际走线路径。

根据X62W 型万能铣床原理图,在下面写出万能铣床矩形工作台工作原理。

(3)学生观摩检修。在X62W 型万能铣床实训挂板上人为设置自然故障点,由教师示范检修,边分析边检查,直至故障排除。故障设置时应注意以下几点:

① 人为设置的故障必须是模拟车床在使用过程中出现的自然故障。

② 切忌通过更改线路或更换元器件来设置故障。

③ 设置的故障必须与学生应该具有的检修水平相适应,当设置一个以上故障点时,故障现象尽可能不要互相掩盖。

④ 尽量设置不容易造成人身或设备事故的故障点。

教师示范检修时,应将下述检修步骤及要求贯穿其中,边操作边讲解:

① 通电试验,引导学生观察现象。

② 根据故障现象,依据电路图用逻辑分析初步确定故障范围,并在电路图中标出最小故障范围。

③ 采取适当的检查方法查出故障点,并正确地排除故障。

④ 检修完毕进行通电试车,并做好维修记录。

(4)由教师设置故障点,学生根据工作原理操作机床发现故障现象,按照检查步骤和检修方法进行检修,并将故障现象及分析过程填入表3-13。

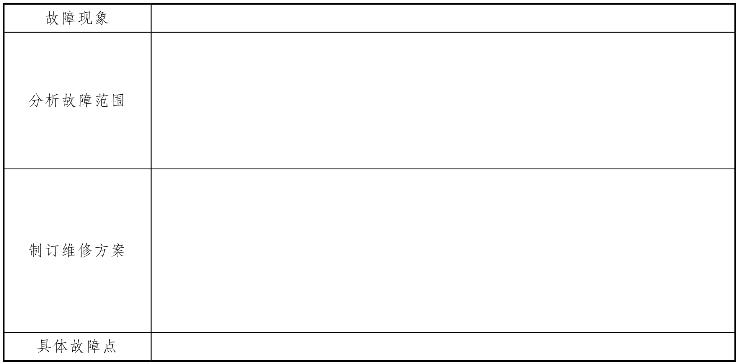

表3-13 故障检修记录

三、注意事项

(1)检修前应认真阅读分析电路图,熟练掌握各个控制环节的原理及作用,并认真观摩教师的示范检修。

(2)工具和仪表的使用应符合使用要求。

(3)检修时,严禁扩大故障范围或产生新的故障点。

(4)停电后要验电,带电检修时,必须有指导教师在现场监护,以确保用电安全,同时做好操作记录。

四、总结与评价(www.daowen.com)

评分标准如表3-14 所示。

表3-14 评分表

相关知识

电路分析

一、工作台进给电动机控制

转换开关SA1 是控制圆工作台的,不需要圆工作台运动时,将转换开关扳到“断开”位置,此时SA1-1 闭合,SA1-2 断开,SA1-3 闭合。需要圆工作台运动时将转换开关扳到“接通”位置,此时SA1-1 断开,SA1-2 闭合,SA1-3 断开。不同方向进给的控制关系如表3-15、表3-16所示。

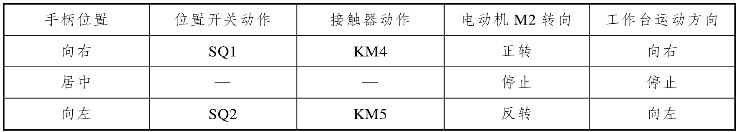

表3-15 工作台纵向(左右)进给操纵手柄位置及控制关系

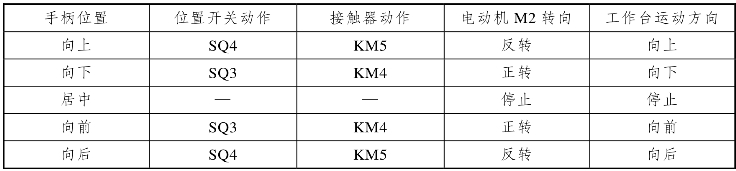

表3-16 工作台上下和前后进给十字操纵手柄位置及其控制关系

(一)工作台纵向进给

工作台的左右(纵向)运动是由装在床身两侧的转换开关与开关SQ1、SQ2 来完成的。需要进给时,把转换开关扳到“纵向”位置,按下开关SQ1,常开触头SQ1-1 闭合,常闭触头 SQ1-2 断开,接触器KM4 通电吸合,电动机M2 正转,工作台向右运动。当工作台要向左运动时,按下开关SQ2,常开触头SQ2-1 闭合,常闭触头SQ2-2 断开,接触器KM5 通电吸合,电动机M2 反转,工作台向左运动。在工作台上设置有一块挡铁,两边各设置有一个行程开关,当工作台纵向运动到极限位置时,挡铁撞到位置开关,工作台停止运动,从而实现纵向运动的终端保护。其控制电路工作状态如图3-20、3-21 所示。

(二)工作台升降和横向(前后)进给

由于本产品无机械机构不能完成复杂的机械传动,方向进给只能通过操纵装在床身两侧的转换开关与开关SQ3、SQ4 来完成工作台的上、下和前、后运动。在工作台上分别设置有一块挡铁,两边各设置有一个行程开关,当工作台升降和横向运动到极限位置时,挡铁撞到位置开关,工作台停止运动,从而实现纵向运动的终端保护。

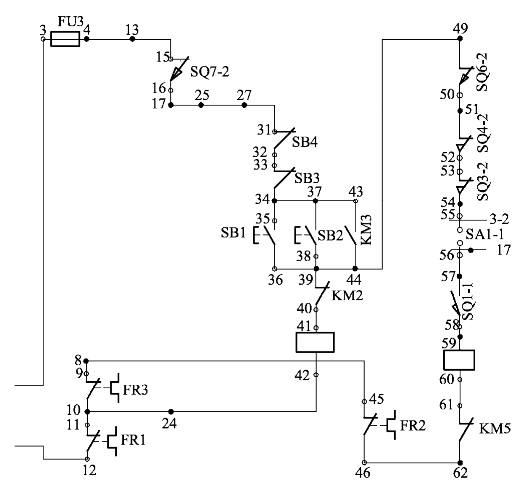

图3-20 X62W 纵向左移

图3-21 X62W 纵向右移

(三)工作台向上(下)运动

主轴电机启动后,将装在床身一侧的转换开关扳到“升降”位置再按下按钮SQ3(SQ4),SQ3(SQ4)常开触头闭合,SQ3(SQ4)常闭触头断开,接触器KM4(KM5)通电吸合,电动机M2 正(反)转,工作台向下(上)运动。到达想要的位置时松开按钮,工作台停止运动。

(四)工作台向前(后)运动

在主轴电机启动后,将装在床身一侧的转换开关扳到“横向”位置再按下按钮SQ3(SQ4),SQ3(SQ4)常开触头闭合,SQ3(SQ4)常闭触头断开,接触器KM4(KM5)通电吸合,电动机M2 正(反)转,工作台向前(后)运动。到达想要的位置时松开按钮,工作台停止运动。其控制电路工作状态如图3-22、3-23 所示。

二、联锁问题

机床在上、下、前、后4 个方向进给时,如果同时操作纵向控制这两个方向的进给,将造成机床重大事故,所以必须进行联锁保护。当进行上、下、前、后四个方向进给时,若操作纵向任一方向的进给,SQ1-2 或SQ2-2 两个开关中的一个被压开,接触器KM4(KM5)立刻失电,电动机M2 停转,从而得到保护。

同理,当进行纵向操作时,又同时操作向左或向右进给时,SQ1 或SQ2 被压开,常闭触头SQ1-2 或SQ2-2 断开,接触器KM4 或KM5 由SQ3-2 和SQ4-2 接通。若发生误操作,而选择上、下、前、后某一方向的进给,就一定使SQ3-2 或SQ4-2 断开,使KM4 或KM5 断电释放,电动机M2 停止运转,避免了机床事故。

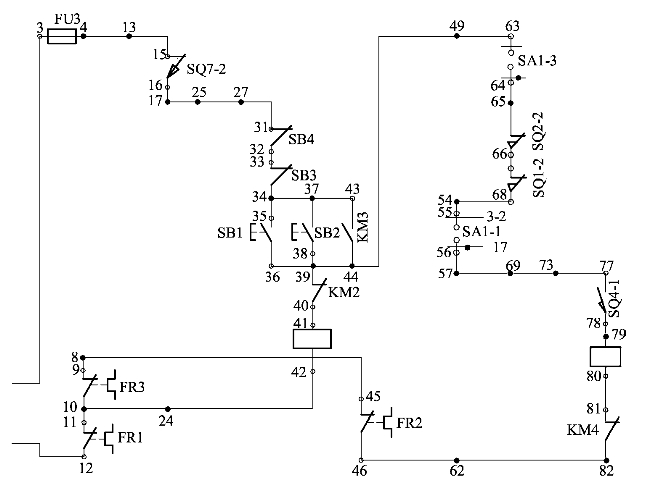

图3-22 X62W 后(上)向运动

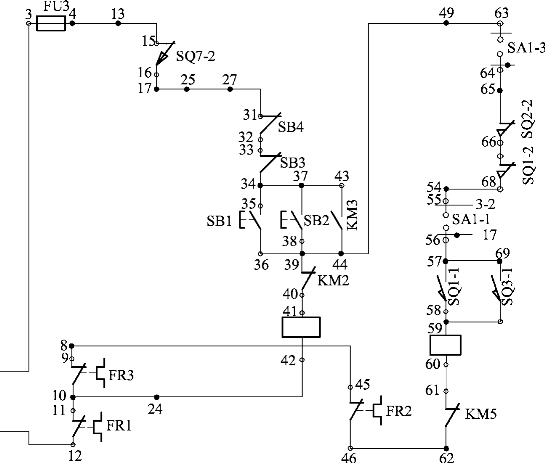

图3-23 X62W 前(下)向运动

三、进给冲动

机床为使齿轮进入良好的啮合状态,将变速盘向里推。在推进时,挡块压动位置开关SQ6,首先使常闭触头SQ6-2 断开,然后常开触头SQ6-1 闭合,接触器KM4 通电吸合,电动机M2启动。但它并未转起来,位置开关SQ6 已复位,首先断开SQ6-1,而后闭合SQ6-2,接触器KM4 失电,电动机失电停转。这样一来,使电动机瞬间接通电源,齿轮系统产生一次抖动,使齿轮啮合顺利进行。要冲动时按下冲动开关SQ6,模拟冲动。
