（以亚龙YL-X62W 型万能铣床电气控制电路维修挂板为教学设备）

学习目的

（1）掌握X62W 型万能铣床主轴电机运行电气控制电路的工作原理分析。

（2）了解X62W 型万能铣床主轴电机运行电气控制电路实际操作模式及走线路径。

（3）掌握X62W 型万能铣床主轴电机运行电气控制电路常见电气故障的分析及检修。

一、工具、仪表及器材

（1）工具：螺丝刀、电工钳、剥线钳、尖嘴钳等。

（2）仪表：万用表1 只。

（3）器材：YL-X62W 型万能铣床电气控制线路维修挂板。

二、实训操作

（1）在教师的指导下对X62W 型万能铣床进行操作，熟悉车床的主要结构和运动形式，了解车床的各种工作状态和操作方法。

（2）参照图3-16 所示的X62W 型万能铣床原理图，熟悉车床元器件及其实际位置和走线情况，并通过测量等方法找出实际走线路径。

根据X62W 型万能铣床原理图，在下方写出万能铣床主轴电机运行工作原理。

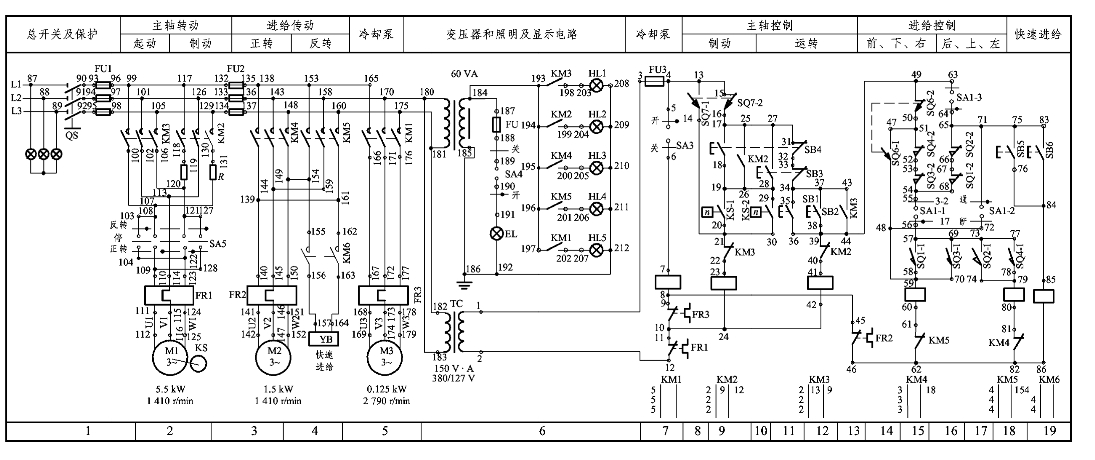

图3-16　X62W 铣床原理图

（3）学生观摩检修。在X62W 型万能铣床实训挂板上人为设置自然故障点，由教师示范检修，边分析边检查，直至故障排除。故障设置时应注意以下几点：

① 人为设置的故障必须是模拟车床在使用过程中出现的自然故障。

② 切忌通过更改线路或更换元器件来设置故障。

③ 设置的故障必须与学生应该具有的检修水平相适应，当设置一个以上故障点时，故障现象尽可能不要互相掩盖。

④ 尽量设置不容易造成人身或设备事故的故障点。

教师示范检修时，应将下述检修步骤及要求贯穿其中，边操作边讲解：

① 通电试验，引导学生观察现象。

② 根据故障现象，依据电路图用逻辑分析初步确定故障范围，并在电路图中标出最小故障范围。

③ 采取适当的检查方法查出故障点，并正确地排除故障。

④ 检修完毕进行通电试车，并做好维修记录。

（4）由教师设置故障点，学生根据工作原理操作机床发现故障现象，按照检查步骤和检修方法进行检修，并将故障现象及分析过程填入表3-11。(www.daowen.com)

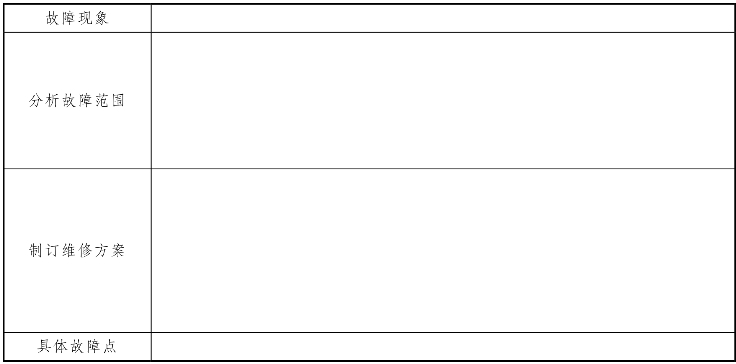

表3-11　故障检修记录

三、注意事项

（1）检修前应认真阅读分析电路图，熟练掌握各个控制环节的原理及作用，并认真观摩教师的示范检修。

（2）工具和仪表的使用应符合使用要求。

（3）检修时，严禁扩大故障范围或产生新的故障点。

（4）停电后要验电，带电检修时，必须有指导教师在现场监护，以确保用电安全，同时做好操作记录。

四、总结与评价

评分标准如表3-12 所示。

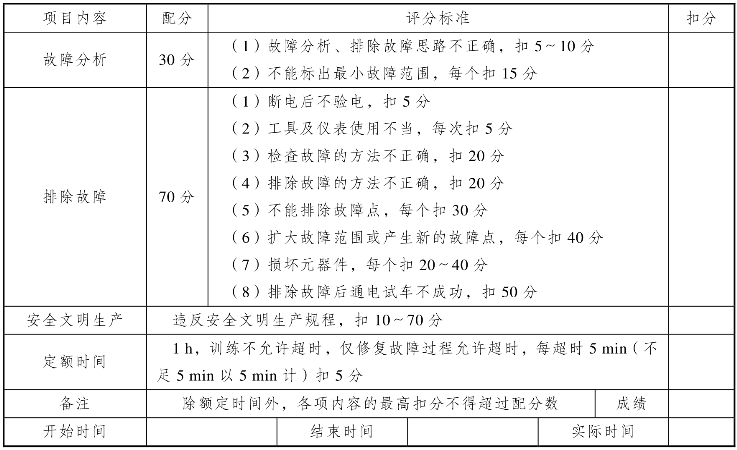

表3-12　评分表

相关知识

主轴电动机的控制电路分析

控制线路的启动按钮SB1 和SB2 是异地控制按钮，操作方便。SB3 和SB4 是停止按钮。KM3 是主轴电动机M1 的启动接触器，KM2 是主轴反接制动接触器，SQ7 是主轴变速冲动开关，KS 是速度继电器。

一、主轴电动机的启动

启动前先合上电源开关QS，再把主轴转换开关SA5 扳到所需要的旋转方向，然后按启动按钮SB1（或SB2），接触器KM3 获电动作，其主触头闭合，主轴电动机M1 启动。其电路如图3-17 所示。

二、主轴电动机的停车制动

铣削完毕后，需要主轴电动机M1 停车，此时电动机M1 运转速度在120 r/min 以上时，速度继电器KS 的常开触头闭合（9 区或10 区），为停车制动做好准备。当M1 停车时，需按下停止按钮SB3（或SB4），KM3 断电释放，由于KM3 主触头断开，电动机M1 断电作惯性运转，紧接着接触器KM2 线圈获电吸合，电动机M1 串电阻R 反接制动。当转速降至120 r/min以下时，速度继电器KS 常开触头断开，接触器KM2 断电释放，停车反接制动结束。其电路如图3-18 所示。

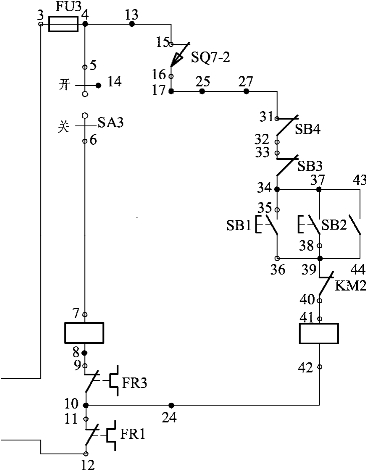

图3-17　X62W 主轴启动控制

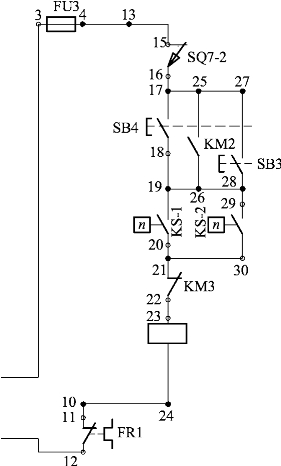

图3-18　X62W 主轴制动

三、主轴的冲动控制

需要主轴冲动时，按下冲动开关SQ7，SQ7 的常闭触头SQ7-2 先断开，而后常开触头SQ7-1闭合，使接触器KM2 通电吸合，电动机M1 启动，冲动完成。其电路如图3-19 所示。

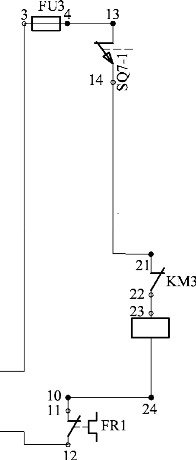

图3-19　X62W 主轴冲动
