（以亚龙YL-CA6140 车床电气控制电路维修挂板为教学设备）

学习目的

（1）掌握CA6140 型车床快速进给电机电气控制电路的工作原理分析。

（2）了解CA6140 型车床快速进给电机电气控制电路实际操作模式及走线路径。

（3）掌握CA6140 型车床快速进给电机电气控制电路常见电气故障的分析及检修。

一、工具、仪表及器材

（1）工具：螺丝刀、电工钳、剥线钳、尖嘴钳等。

（2）仪表：万用表1 只。

（3）器材：YL- CA6140 车床电气控制电路维修挂板。

二、实训操作

（1）在教师的指导下对车床进行操作，熟悉车床的主要结构和运动形式，了解车床的各种工作状态和操作方法。

（2）参照图3-4 所示的CA6140 车床原理图，熟悉车床电气元件及其实际位置和走线情况，并通过测量等方法找出实际走线路径。

根据CA6140 车床原理图，在下方写出快速进给电机工作原理。

图3-7　CA6140 车床原理图

（3）学生观摩检修。在CA6140 车床上人为设置自然故障点，由教师示范检修，边分析边检查，直至故障排除。故障设置时应注意以下几点：

① 人为设置的故障必须是模拟车床在使用过程中出现的自然故障。

② 切忌通过更改线路或更换元器件来设置故障。

③ 设置的故障必须与学生应该具有的检修水平相适应，当设置一个以上故障点时，故障现象尽可能不要互相掩盖。

④ 尽量设置不容易造成人身或设备事故的故障点。

教师示范检修时，应将下述检修步骤及要求贯穿其中，边操作边讲解：

① 通电试验，引导学生观察现象。

② 根据故障现象，依据电路图用逻辑分析初步确定故障范围，并在电路图中标出最小故障范围。

③ 采取适当的检查方法查出故障点，并正确地排除故障。

④ 检修完毕进行通电试车，并做好维修记录。(www.daowen.com)

（4）由教师设置故障点，学生根据工作原理操作机床发现故障现象，按照检查步骤和检修方法进行检修，并将故障现象及分析过程填入表3-4。

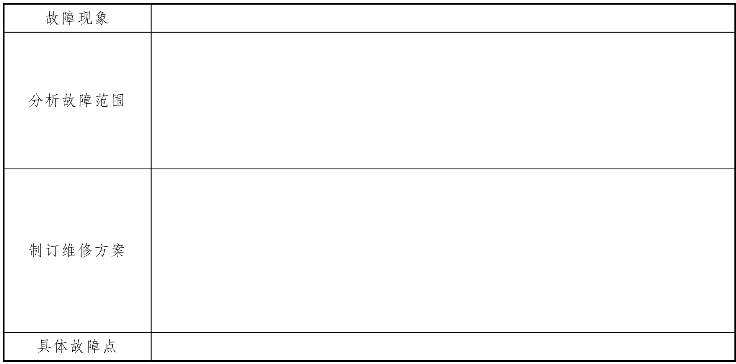

表3-4　故障检修记录

三、注意事项

（1）检修前应认真阅读分析电路图，熟练掌握各个控制环节的原理及作用，并认真观摩教师的示范检修。

（2）工具和仪表的使用应符合使用要求。

（3）检修时，严禁扩大故障范围或产生新的故障点。

（4）停电后要验电，带电检修时，必须有指导教师在现场监护，以确保用电安全，同时做好操作记录。

四、总结与评价

评分标准如表3-5 所示。

表3-5　评分表

相关知识

一、主电路分析

主电路中共有3 台电动机：M1 为主轴电动机，带动主轴旋转和刀架作进给运动；M2 为冷却泵电动机；M3 为刀架快速移动电动机。

三相交流电源通过转换开关QS1 引入。主轴电动机M1 由接触器KM1 控制启动，热继电器FR1 为主轴电动机M1 的过载保护。冷却泵电动机M2 由接触器KM2 控制启动，热继电器FR2 为它的过载保护。刀架快速移动电动机M3 由接触器KM3 控制启动。

二、控制电路分析

控制回路的电源由控制变压器TC 副边输出110 V 电压提供。

1. 主轴电动机的控制

按下启动按钮SB1，接触器KM1 的线圈获电动作，其主触头闭合，主轴电机启动运行。同时，KM1 的自锁触头和另一副常开触头闭合。按下停止按钮SB2，主轴电动机M1 停车。

2. 冷却泵电动机控制

如果车削加工过程中，工艺需要使用冷却液时，合上开关SA1，在主轴电机M1 运转情况下，接触器KM1 线圈获电吸合，其主触头闭合，冷却泵电动机获电而运行。由电气原理图可知，只有当主轴电动机M1 启动后，冷却泵电机M2 才有可能启动，当M1 停止运行时，M2 也自动停止。

3. 刀架快速移动电动机的控制

刀架快速移动电动机M3 的启动是由安装在进给操纵手柄顶端的按钮SB3 来控制，它与中间继电器KM2 组成点动控制环节。将操纵手柄扳到所需的方向，压下按钮SB3，继电器KM2 获电吸合，M3 启动，刀架就向指定方向快速移动。

三、照明、信号灯电路分析

控制变压器TC 的副边分别输出24 V 和6 V 电压，作为机床低压照明灯和信号灯的电源。EL 为机床的低压照明灯，由开关SA 控制；HL 为电源的信号灯。它们分别采用FU4 和FU3作短路保护。
