学习目的

（1）能正确识读电气原理图，绘制安装图、接线图，掌握时间继电器控制的双速电动机控制电路的工作原理。

（2）能按照原理图、工艺文件、安全规范等完成安装、接线。

（3）能正确使用仪器仪表检测电路安装的正确性，按照作业指导书完成通电调试，调试有故障时完成故障处理。

（4）能正确标注各控制开关的铭牌、标签，完成装调后能按照现场管理规定清理施工现场。

一、工作情景描述

（一）任务描述

在对调速要求不高的情况下，通过改变双速电机绕组的连接方式来改变电机的转速是一种经济而有效的方式。所以在普通车床、钻床等设备上经常采用这种方式。

本项目要求学生在电工实训板上设计并安装一个由按钮、接触器、保险、空气开关以及端子板和若干导线组成的时间继电器及接触器控制的双速电动机控制电路，要求安装的控制电路走线规范，布局美观、合理，安装的连续控制电路可以正常工作，并能排除控制电路的常见故障。

（二）实训目的

（1）通过时间继电器控制的双速电动机电路的安装与调试，掌握该电路的基本控制原理。

（2）通过实验掌握并深入理解双速电机绕组的连接方式与电动机转速的关系。

二、工作原理分析

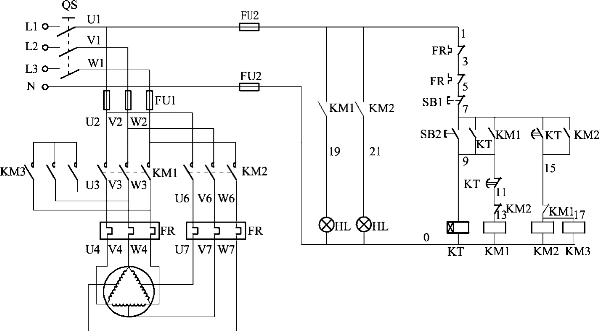

时间继电器控制的双速电动机控制电路如图2-15 所示。

图2-15　时间继电器控制的双速电动机控制电路

其工作原理如下：

（1）合上QS。

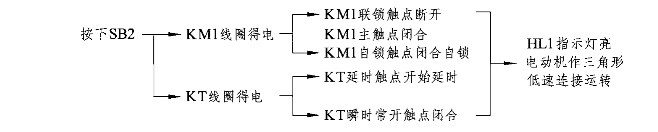

（2）三角形连接低速运行。

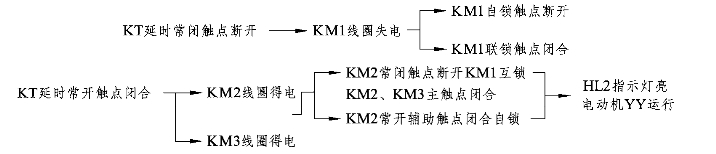

（3）YY 形连接高速运转。

三、施工前的准备

（一）学习目标

（1）根据原理图分析该电路的工作原理。

（2）熟悉元器件并对元器件进行选择。

（3）绘制元件安装位置及接线图。

（二）学习过程

（1）识图：根据原理图分析该电路的工作原理。

（2）元器件选择：根据原理图及所控制电动机的功率选择元器件，并列出元器件明细表，如表2-16 所示。

（3）清点元件数量，并仔细检查各元件。

（4）绘制接线图：根据电器的安装位置和原理图画出接线图。

（三）工作任务

1. 选择元件并填写元器件明细表

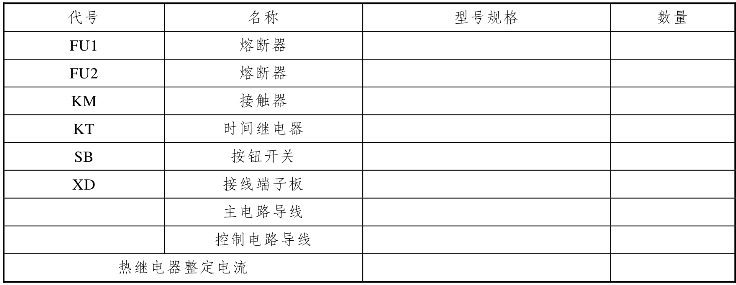

表2-16　元器件明细表

续表

2. 元件布置图绘制

绘制元件布置图时应注意：

（1）为了美观和接线方便，一般是将3 个接触器布置在同一水平线上。由于有散热等方面的考虑，这3 个接触器之间也要保持一定的距离。

（2）为了达到较好的整体效果好，将KM1、KM2、KM3 这3 个接触器按照左、中、右的顺序排列安装。

（3）时间继电器KT 一般放在热继电器旁边。

在下方绘制时间继电器控制的双速电动机控制电路元件布图（自行设计）。

3. 接线图绘制

结合项目二的接线图，同时遵照相应标准，可进一步绘制本项目的接线图。

注意事项：

（1）接线图中使用的是电气标准图形和文字符号。

（2）同一个元件的不同部分用虚线框包围，如接触器的线圈、主触头和辅助触头等。

（3）为了简洁，元件间的连线可用一根线来表示线束，但一定要有明确的线号，要标注所用导线的型号、线径和颜色。

在下方绘制时间继电器控制的双速电动机控制电路接线图（自行设计）。

四、现场施工

（一）学习目标

（1）安装元器件时能遵守安全规范和操作要求。

（2）接线时正确选择导线颜色。(www.daowen.com)

（3）熟悉线路原理，线路接线完毕后能完成调试并进行故障检修。

（4）完成线路调试后清理现场。

（二）学习过程

1. 电路安装

1）材料准备和检查

（1）根据表2-16 准备仪表、工具、耗材和器材，检查各元器件、耗材与表中的型号和规格是否一致。

（2）检查各元器件的外观是否完好无损，附件、备件是否齐全。

（3）用仪表检查各元器件和电动机的有关技术参数是否符合要求。

（4）接触器安装前的检查：

① 检查接触器铭牌与线圈的技术参数（如额定电压、电流、操作频率等）是否符合实际使用要求。

② 检查接触器外观是否无机械损伤；用手推动接触器可动部分时，接触器应动作灵活，无卡阻现象；灭弧罩应完好无损，固定牢固。

③ 将接触器铁心极面上的防锈油脂或粘在极面上的铁垢用煤油擦净，以免多次使用后衔铁被粘住，造成断电后不能释放。

④ 测量接触器的线圈电阻和绝缘电阻。绝缘电阻要大于0.5 MΩ，线圈电阻不同的接触器有差异，一般为1.5 kΩ。

（5）按钮安装前的检查：

① 检查按钮外观是否无机械损伤；用手按动按钮钮帽时，按钮应动作灵活，无卡阻现象。

② 按动按钮，测量检查按钮常开、常闭的通断情况。

2）根据元件布置图安装固定低压电器元件

（1）按钮的安装与使用维护要求。

① 按钮安装在面板上时，应布置整齐，排列合理。

② 在本项目中使用的按钮为一体式盒式按钮，需要注意其出线口朝下。

③ 按钮的安装应牢固，由于塑料盒式按钮比较脆，上紧固螺丝时拧紧就行，力量过大可能破坏塑料外壳。

④ 注意保持触头的清洁，如果触点发黑或有油污，应及时清理。

（2）接触器的安装与使用维护要求。

① 交流接触器一般应安装在垂直面上，倾斜度不得超过5°；若有散热孔，则应将有孔的一面放在垂直方向上，并按规定留有适当的飞弧空间。

② 安装和接线时，注意不要将零件失落或掉入接触器内部。安装孔的螺钉应装有弹簧垫圈和平垫圈，并拧紧螺钉以防振动松脱。

③ 安装完毕，检查接线正确无误后，在主触头不带电的情况下操作几次，测量产品的动作值和释放值，所测数值应符合产品的规定要求。

（3）安装元件及其标识。

在控制板上按布置图安装固定电气元件，并贴上有醒目文字符号的标签，标签应当粘贴在相应元件的附近，以便识别。

2. 接线

注意事项：

（1）在套管时要特别注意容易混淆的编号，如6 和9、U 和V 等。

（2）接线时应注意：

① 导线要保证平直。

② 导线要尽量贴紧版面。

③ 导线转角尽量保证直角。

④ 元件接线处距离导线大约2 cm（约2 指宽）。

（3）应根据接线图安装各电气元件，安装要符合要求。

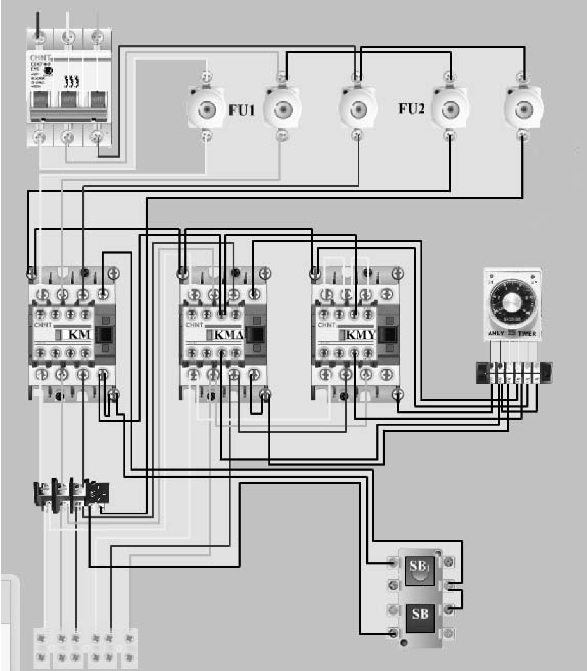

（4）应根据电气原理图及接线图接线，接线要符合工艺要求。如主电路中的W 相用红色导线，控制电路用蓝色导线，等等。图2-16 为电路最终的接线效果图。

图2-16　接线效果图

五、通电检查及试车

（1）用万用表检查电路是否正常，检查步骤如下：

① 万用表拨到欧姆挡（蜂鸣挡），并接在L1、L2、L3、N 两端分别测试。

② 闭合开关QS，观察万用表，阻值显示应为无穷大。如果阻值显示为零，则说明电路短路，应认真检查。

③ 分别按下按钮SB2、观察万用表，阻值显示应为一个时间继电器线圈的电阻值。如果阻值显示为零，则说明控制电路短路，如果阻值显示为无穷大，则说明控制电路开路，应认真检查控制电路。

④ 用螺丝刀按下接触器KM、KM2，使其动合触点闭合，观察万用表，阻值显示应为各自接触器线圈的电阻值。如果阻值显示为无穷大，则说明自锁回路开路，应认真检查自锁回路，如果阻值显示为零，则说明主电路短路或自锁触点接错。

（2）通电调试：检查无误后，经指导教师同意后通电调试。

（3）故障检修：调试成功后，由教师设置3 个故障，学生试着排除。

（4）拆线并反复练习，提高接线的速度和质量。

任务完成后，按表2-17 所示内容给出评分。

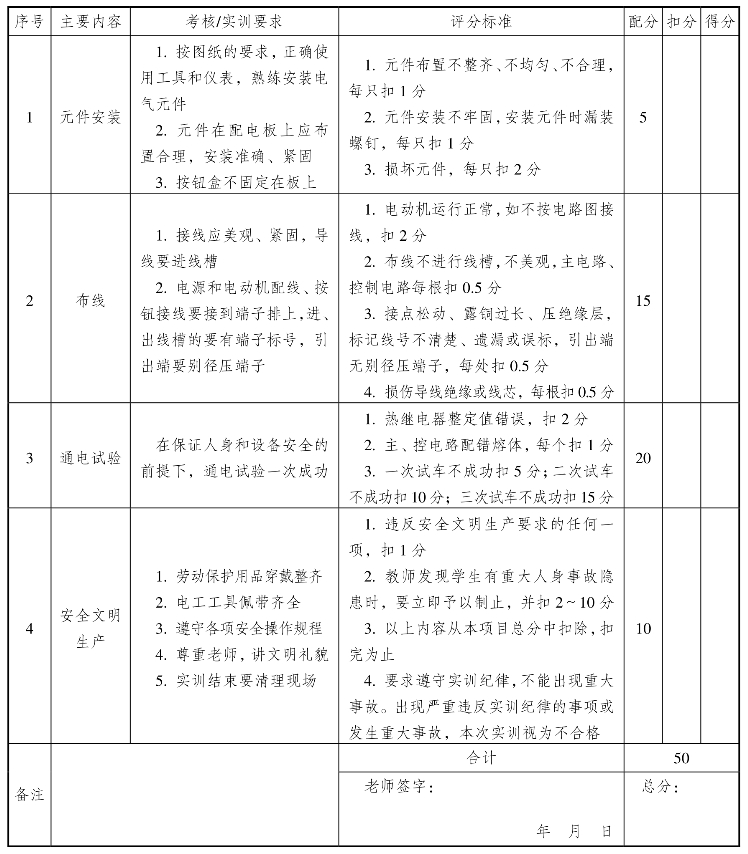

表2-17　评分表

六、总结与评价

以小组为单位，选择线路接线调试后成品，以PPT、录像等形式，向全班展示、汇报学习成果，并按表2-18 所示内容给出评分。

表2-18　评分表
