1.裸母线、封闭母线、插接式母线安装检验批质量验收记录表（见表10-6）

2.填表说明（仅就部分项目作补充说明）

（1）主控项目

1）绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或接零（PEN）可靠。不应作为接地（PE）或接零（PEN）的接续导体。

2）母线与母线或母线与电器接线端子，当采用螺栓搭接时，应符合规定：母线的各类搭接连接的钻孔直径和搭接长度应符合规定，用力矩扳手拧紧钢制联接螺栓的力矩值也应符合规定；母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺；联接螺栓两侧有平垫圈，相邻垫圈间有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母；螺栓受力均匀，不使电器的接线端子受额外应力。

3）封闭、接插式母线安装应符合规定：母线与外壳同心，允许偏差为±5mm；当段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额外应力；母线的连接方法符合产品技术文件要求。

4）室内裸母线的最小安全净距应符合相关规定。

5）高压母线交流工频耐压试验必须按GB 50150—1991《电气装置安装工程电气设备交接试验标准（条文说明）》的规定交接试验合格。

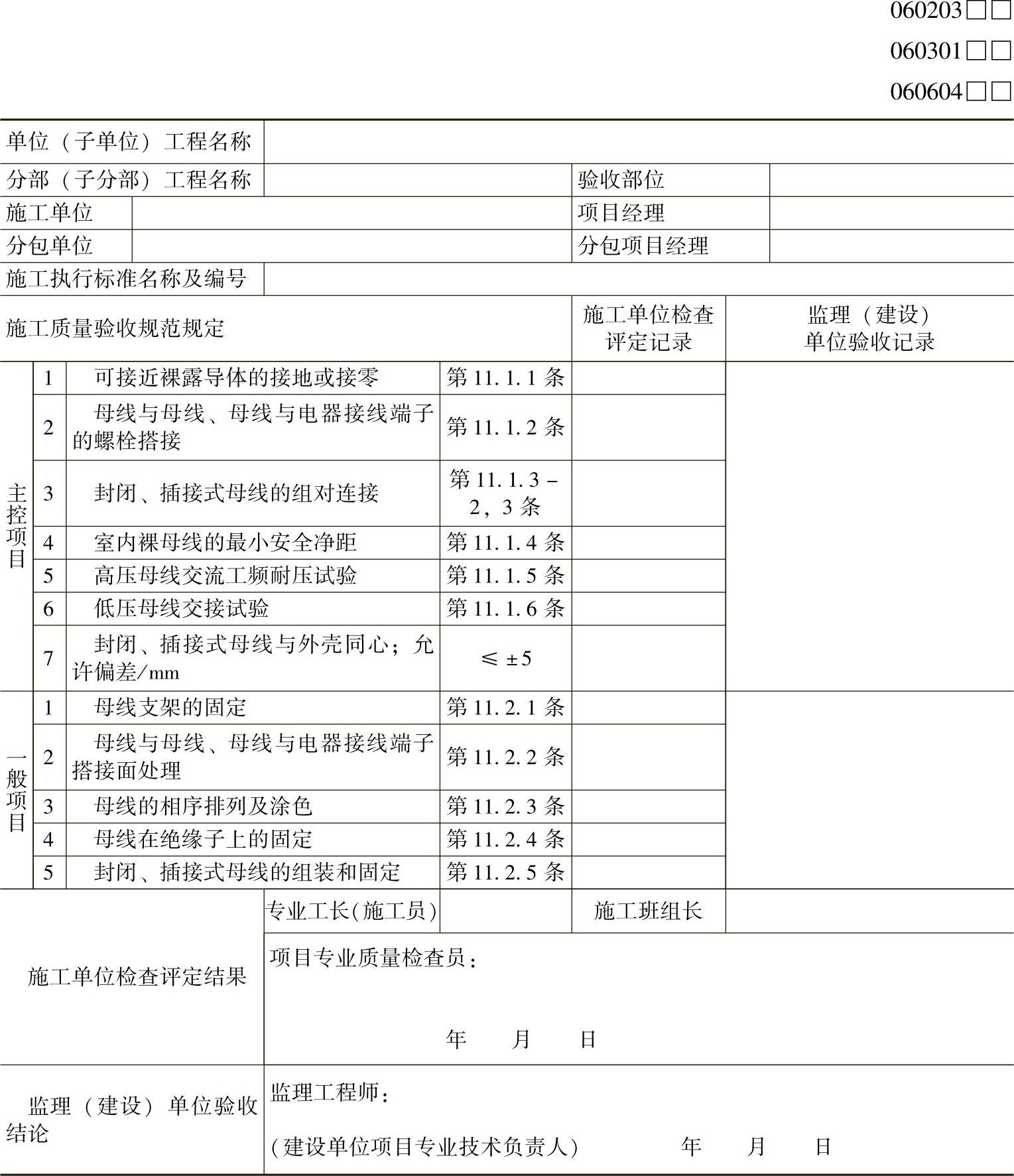

表10-6 裸母线、封闭母线、插接式母线安装检验批质量验收记录表 （GB 50303—2002）

(www.daowen.com)

6）低压母线交接试验应符合相关施工过程控制规定。

（2）一般项目

1）母线的支架与预埋铁件采用焊接固定时，焊缝应饱满；采用膨胀螺栓固定时，选用的螺栓应适配，联接应牢固。

2）母线与母线、母线与电器接线端子搭接，搭接面的处理应符合规定。铜与铜：室外、高温且潮湿的室内，搭接面搪锡；干燥的室内，不搪锡；铝与铝：搭接面不作涂层处理；钢与钢：搭接面搪锡或镀锌；铜与铝：在干燥的室内，铜导体搭接面搪锡；在潮湿场所，铜导体搭接面搪锡，且采用铜铝过渡板与铝导体连接；钢与铜或铝：钢搭接面搪锡。

3）母线的相序排列及涂色，当设计无要求时应符合规定。上、下布置的交流母线，由上至下排列为A、B、C相；直流母线正极在上，负极在下；水平布置的交流母线，由盘后向盘前排列为A、B、C相；直流母线正极在后，负极在前；面对引下线的交流母线，由左至右排列为A、B、C相；直流母线正极在左，负极在右；母线的涂色：交流，A相为黄色、B相为绿色、C相为红色；直流，正极为赭色、负极为蓝色；在连接处或支持件边缘两侧10mm以内不涂色。

4）母线在绝缘子上安装应符合下列规定：金属与绝缘子间的固定平整牢固，不使母线受额外应力；交流母线的固定金具或其他支持金具不形成闭合铁磁回路；除固定点外，当母线平置时，母线支持夹板的上部压板与母线间有1～1.5mm的间隙；当母线立置时，上部压板与母线间有1.5～2mm的间隙；母线的固定点，每段设置一个，设置于全长或两母线伸缩节的中点；母线采用螺栓搭接时，连接处距绝缘子的支持夹板边缘不小于50mm。

5）封闭、插接式母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的联接螺栓应按产品技术文件要求选择正确、联接牢固。

检查数量：主控项目5、6全数检查；1～4抽查10处，少于10处的全数检查。一般项目1、2、4、5抽查10%，少于5处的全数检查；3抽查5处，少于5处的全数检查。

判定：应检数量全部符合本规范规定判为合格。
