1.配电柜（盘）及动力开关柜安装工程质量检验评定表（见表10-5）

2.填表说明（仅就部分项目作补充说明）

（1）高压开关柜验收

1）主控项目：

①金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，其门和框架的接地端子间应用裸编织铜线连接，且有标识。

②手车式成套配电柜应推拉灵活、无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密。投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。

③高压成套配电柜必须按GB 50150—1991《电气装置安装工程电气设备交接试验标准（条文说明）》的规定交接试验，且应符合规定：继电保护元器件、逻辑元件、变送器和控制用计算机等单体检验合格，整组试验动作正确，整定参数符合设计要求；凡经法定程序批准，进入市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求进行交接试验。

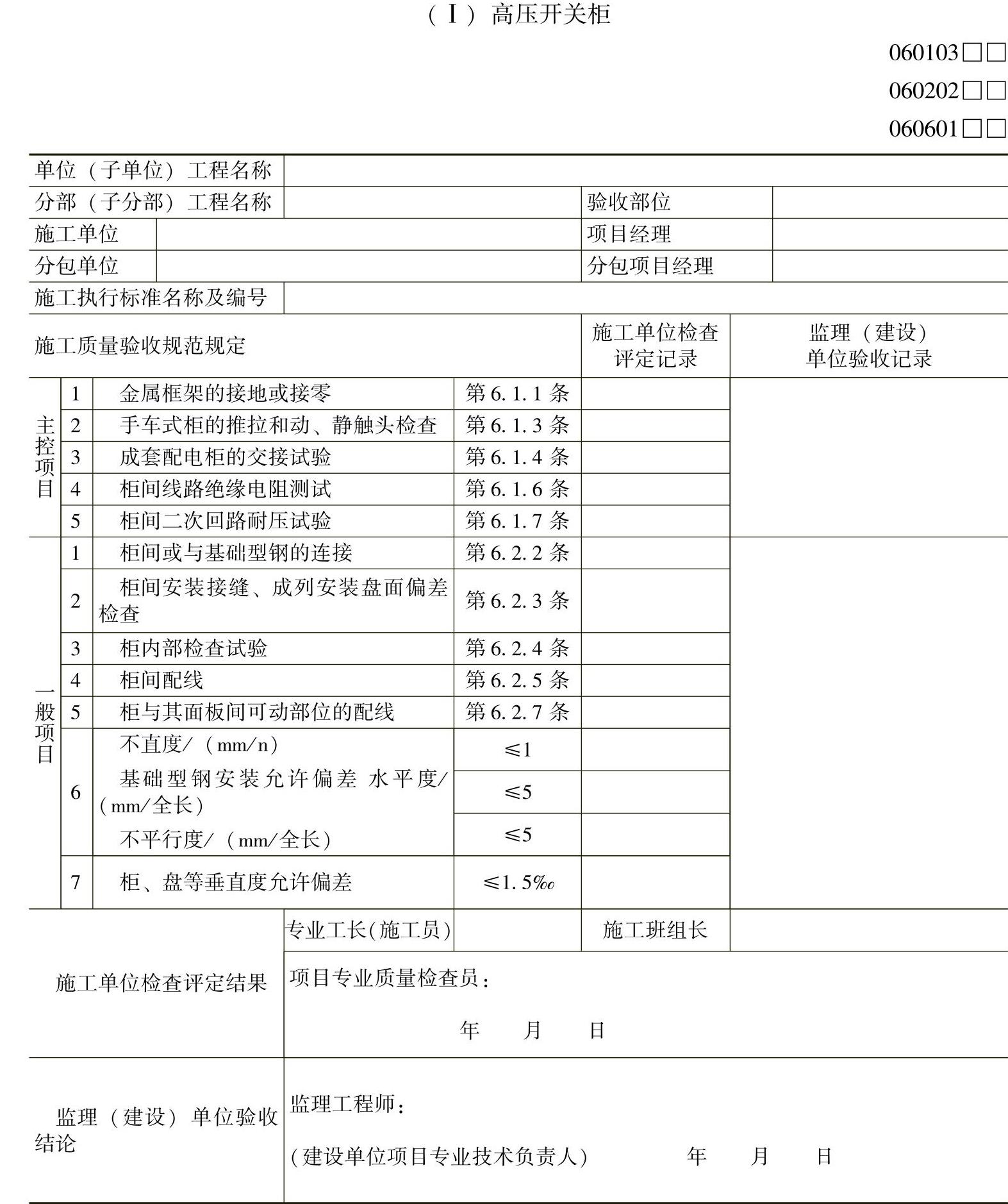

表10-5 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表 （GB 50303—2002）

④线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ。

⑤二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ时，用2500V绝缘电阻表摇测1min，应无闪络击穿现象；当绝缘电阻值在1～10MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。

2）一般项目：

①柜间或与基础型钢间应用镀锌螺栓连接，且防松动零件齐全。

②安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。

③柜内检查试验应符合下列规定：控制开关及保护装置的规格、型号符合设计要求；闭锁装置动作准确、可靠；辅助开关的切换动作与主开关动作一致；柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称或操作位置；接线端子有编号，且清晰、工整、不易脱色；回路中的电子元器件不应参加交流工频耐压试验；48V及以下回路可不做工频耐压试验。

④配线。电流回路应采用额定电压不低于750V、芯线截面积不小于2.5mm²的铜芯绝缘电线或电缆；除电子元器件回路或类似回路外，其他回路的电线应采用额定电压不低于750V、芯线截面积不小于1.5mm²的铜芯绝缘电线或电缆。二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且应有标识；固定后不应妨碍手车式开关或抽出式部件的拉出或推入。

⑤连接柜面板上的电器及控制台、板等可动部位的电线应符合下列规定：采用多股铜芯软电线，敷设长度留有适当裕量；线束有外套塑料管等加强绝缘保护层；与电器连接时，端部绞紧，且有不开口的终端子或搪锡，不松散、断股；可转动部位的两端用卡子固定。

检查数量：主控项目1、3全数检查；2、4、5抽查10%，少于5个回路（台）的全数检查。一般项目6全数检查；1～5、7抽查10%，少于5处（台）的全数检查。

判定：应检查数量全部符合本规范规定判为合格。

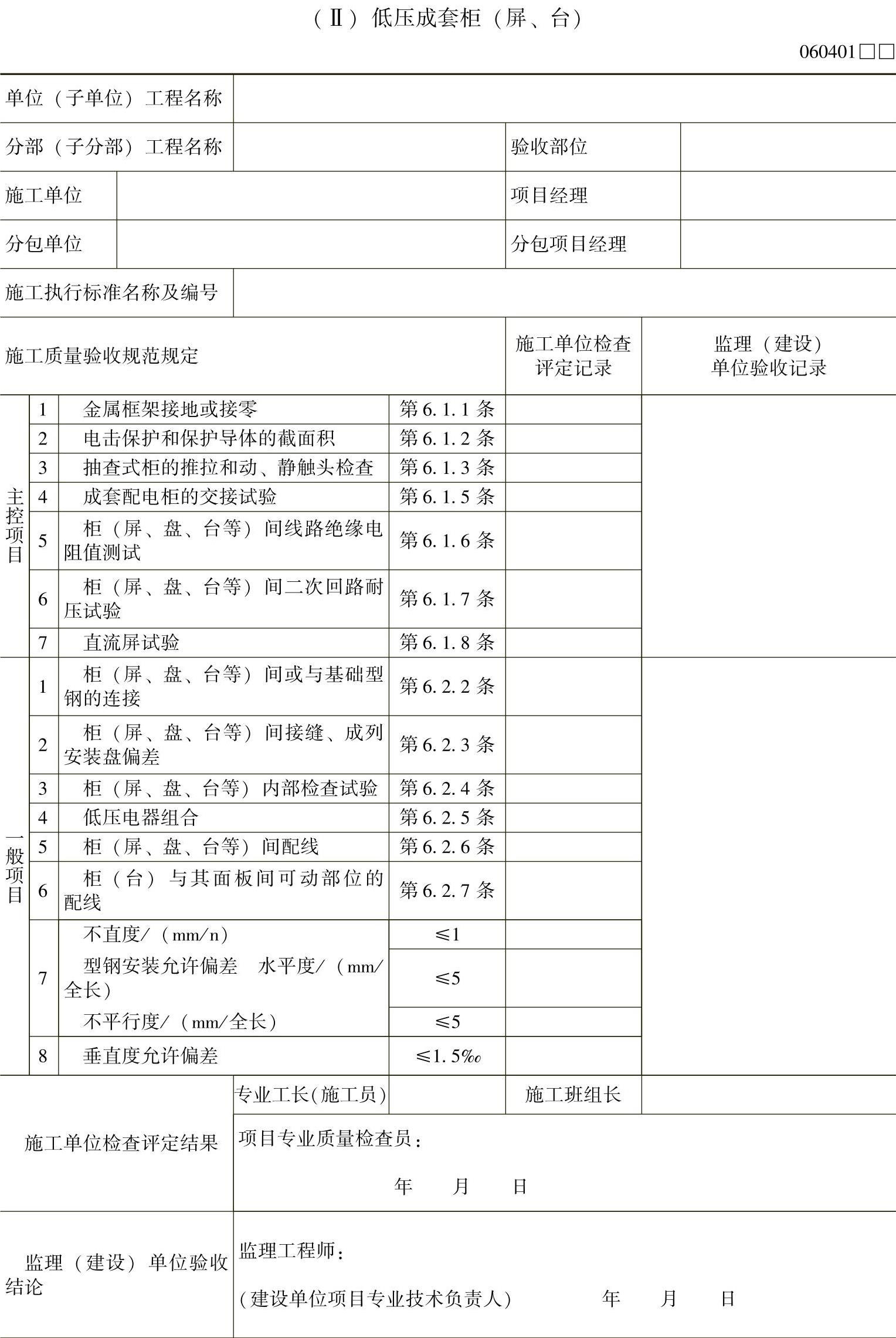

（2）低压成套柜（屏、台）验收

1）主控项目：

①柜（屏、台）的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，其门和框架的接地端子间应用裸编织铜线连接，且有标识。

②应有可靠的电击保护。柜（屏、台）内保护导体应有裸露的连接外部保护导体的端子。

③抽出式成套配电柜推拉应灵活、无卡阻碰撞现象。动触头与静触头的中心线应一致，且触头接触紧密。投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。

④低压成套配电柜交接试验，必须符合规范规定。(www.daowen.com)

⑤柜（屏、台）间线路的线间和线对地间的绝缘电阻值：馈电线路必须大于0.5MΩ，二次回路必须大于1MΩ。

⑥柜（屏、台）间二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ时，用2500V绝缘电阻表摇测1min，应无闪络击穿现象；当绝缘电阻值在1～10MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。

⑦直流屏试验，应将屏内电子器件从线路上退出，检测主回路线间和线对地间绝缘电阻值应大于0.5MΩ，直流屏所附蓄电池组的充、放电应符合产品技术文件要求；整流器的控制调整和输出特性试验应符合产品技术文件要求。

2）一般项目：

①柜（屏、台）相互间或与基础型钢间应用镀锌螺栓连接，且防松动零件齐全。

②柜（屏、台）安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。

③柜（屏、台）内检查试验应符合下列规定：控制开关及保护装置的规格、型号符合设计要求；闭锁装置动作准确、可靠；主开关的辅助开关切换动作与主开关动作一致；柜（屏、台）上的标识器件标明被控设备编号及名称或操作位置，接线端子有编号，且清晰、工整、不易脱色；回路中的电子元器件不应参加交流工频耐压试验；48V及以下回路可不做工频耐压试验。

④低压电器组合应符合下列规定：发热元器件安装在散热良好的位置；熔断器的熔体规格、自动开关的整定值符合设计要求；切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板；信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；外壳需接地（PE）或接零（PEN）的，连接可靠；端子排安装牢固，端子有序号，强电、弱电端子隔离布置，端子规格与芯线面积大小适配。

⑤柜（屏、台）间配线：电流回路应采用额定电压不低于750V，芯线截面积不小于2.5mm²的铜芯绝缘电线或电缆；除电子元器件回路或类似回路外，其他回路的电线应采用额定电压不低于750V，芯线截面积不小于1.5mm²的铜芯绝缘电线或电缆。二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车式开关或抽出式部件的拉出或推入。

⑥连接柜（屏、台）面板上的电器及控制台、板等可动部位的电线应符合下列规定：采用多股铜芯软电线，敷设长度留有适当裕量；线束有外套塑料管等加强绝缘保护层；与电器连接时，端部绞紧，且有不开口的终端子或搪锡，不松散、断股；可转动部位的两端用卡子固定。

检查数量：主控项目1、4、7全数检查；2抽查20%，少于5台的全数检查；3、5、6抽查10%，少于5台的全数检查。一般项目7全数检查；1～6、8抽查10%，少于5处（台）的全数检查。

判定：应检查数量全部符合本规范规定判为合格。

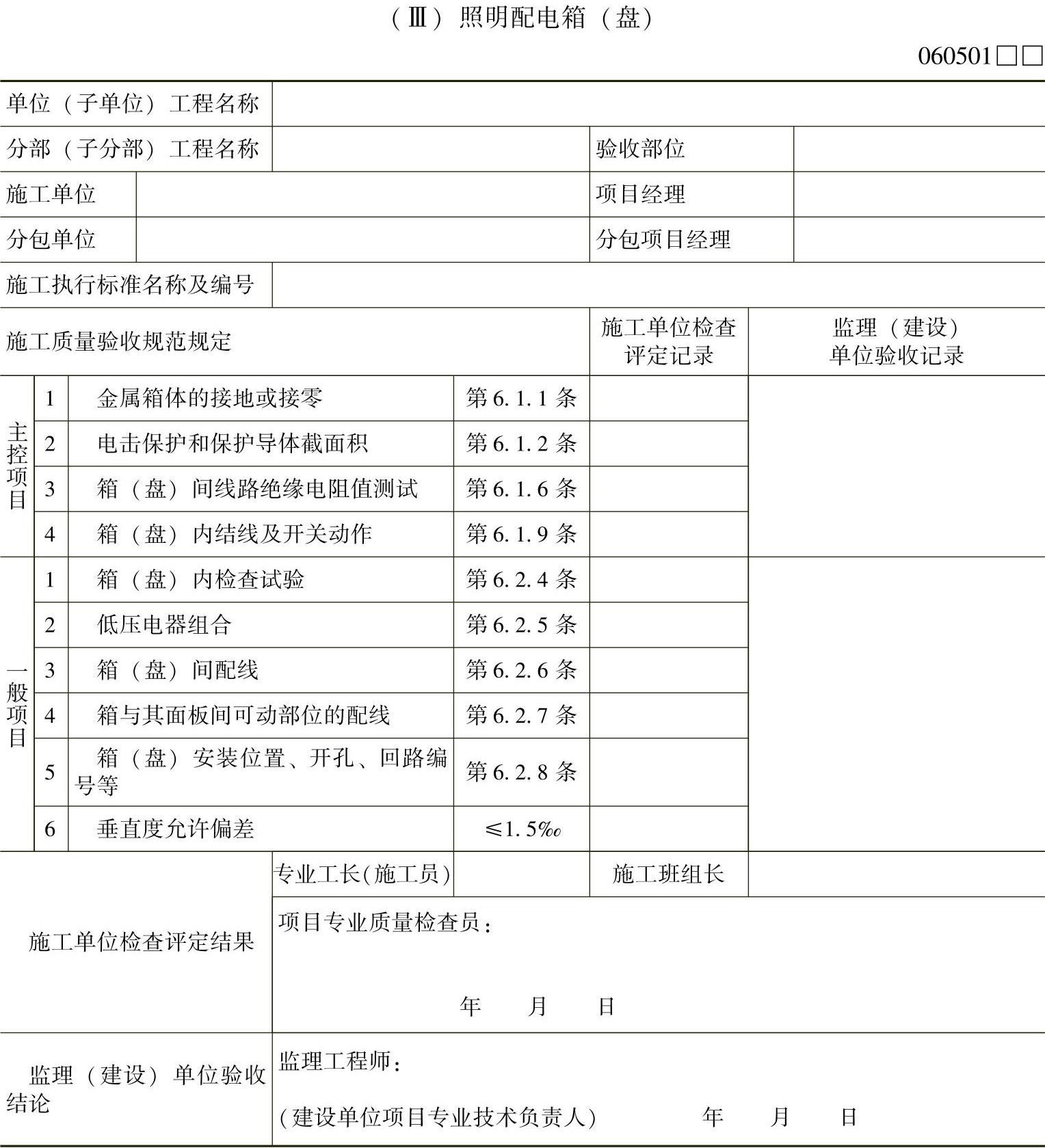

（3）照明配电箱（盘）验收

1）主控项目：

①箱（盘）内配线应整齐、无绞接现象，导线连接紧密，不伤芯线，不断股，垫圈下螺栓两侧压的导线截面积相同，同一端子上导线连接不多于两根，防松垫圈等零件齐全。

②箱（盘）内开关动作应灵活可靠，带有漏电保护的回路，漏电保护装置动作时间不大于0.1s。

③照明箱（盘）内应分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。

2）一般项目：

①位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，箱（盘）涂层完整。

②箱（盘）内接线整齐，回路编号齐全，标识正确。

③箱（盘）不采用可燃材料制作。

④箱（盘）安装牢固，垂直度允许偏差为1.5‰。

⑤底边距地面为1.5m，照明配电板底边距地面不小于1.8m。

检查数量：主控项目1全数检查；2抽查20%，少于5台的全数检查；3、4抽查10%，少于5台的全数检查。一般项目抽查10%，少于5台的全数检查。

判定：应检查数量全部符合本规范规定判为合格。
