测接地电阻及检验评定表填写

1.接地装置安装检验批质量验收记录表(见表10-3)

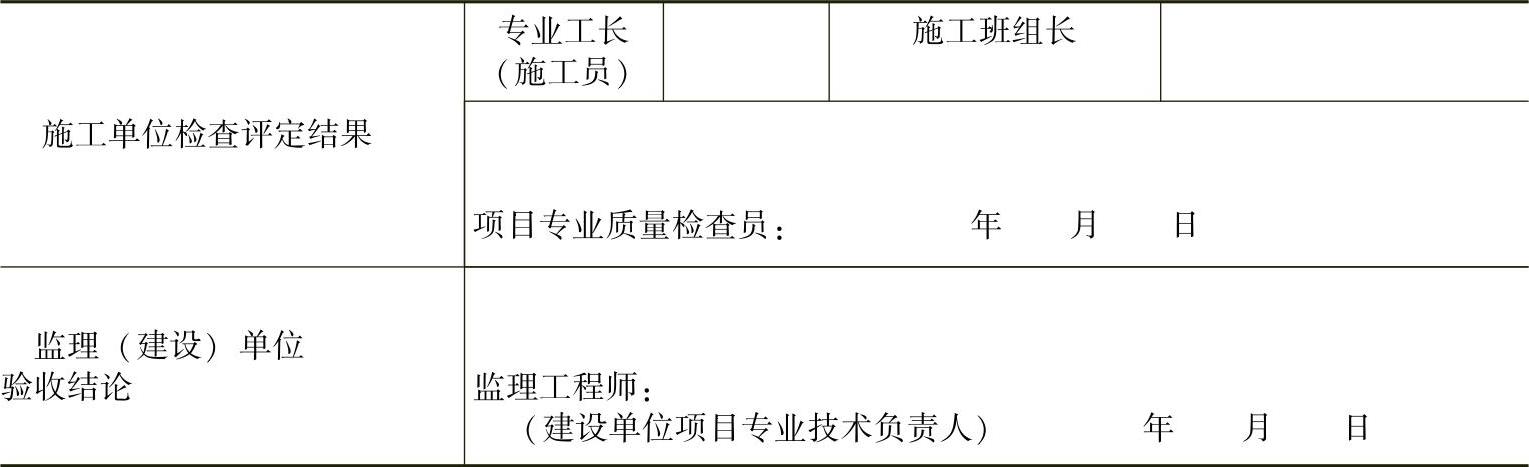

10-3 接地装置安装检验批质量验收记录表


(续)


2.基本要求和内容

1)接地电阻测试记录应包括避雷接地、工作接地、设备及系统的保护接地、重复接地等接地电阻的测试结果。

2)接地电阻采用接地电阻测试仪测试,且应在天气晴朗、土壤干燥的环境条件下进行。

3)接地装置的接地电阻测试应在接地体施工完成后及时进行并测试合格;避雷接闪器安装完成,整个防雷接地系统连成回路后,应对防雷接地系统进行测试。

4)接地电阻测试应按设计要求对避雷接地、工作接地、保护接地、重复接地等接地电阻分别逐点测试。

5)接地装置的接地电阻值必须符合设计要求。发现接地电阻值大于设计值时,必须查明原因,及时处理,并重新测试,直至符合设计值为止。

6)接地电阻测试后应及时填写接地电阻测试记录,附上必要的平面示意图和文字说明,并经有关人员签证齐全。(www.daowen.com)

7)接地电阻测试记录中的接地装置名称、类别、测试点部位等应与施工图一致,测试项目应齐全。

3.核查办法

1)核查接地电阻测试项目和内容是否齐全,测试方法是否正确。

2)核查接地电阻值是否符合设计要求。若接地电阻值大于设计值时,是否有处理,并重新测试,复测值是否符合要求。

3)核查接地电阻测试记录中的接地装置名称、类别、测试点部位是否与施工图一致。

4.核定原则

凡出现下列情况之一,本项目核定为“不符合要求”。

1)无接地电阻测试记录。

2)接地电阻实测值不符合设计要求,且未进行处理及复测。

3)测试项目不齐全,数据不真实,签证不齐全。

4)测试用的仪表无检定证书或测试时已超过其检定有效期。
