1.训练目的

学会并掌握电梯厅门、轿门的安装与调整。

2.训练准备

1）准备施工图样及相关的技术资料，熟悉《电梯工程施工质量验收规范》（GB 50310—2002）。

2）施工机具及器材：电焊机、冲击电钻、水平仪、度量工具、直角尺、扳手等。

3.训练要领

（1）安装厅门地坎

1）按要求由样板放两根层门安装基准线，基准线与地坎中点对称。地坎安装前，先在各层门地坎上划出净口宽度线及层门中心线，在相应的位置打上三个窝点，以基准线及此标志确定地坎、牛腿及牛腿支架的安装位置。

2）在预埋铁件上焊支架，安装钢牛腿来稳固地坎。

①额定载重量在1000kg及以下的各类电梯，可采用不小于65mm的等边角钢制做支架进行焊接，并稳装地坎。牛腿支架不少于三个，一般应使用厂家随产品配发的钢牛腿部件。

②额定载重量在1000kg以上的各类电梯（不包括1000kg），可采用10mm厚的钢板及槽钢制做牛腿支架进行焊接，牛腿支架不少于五个。

③额定载重量在1000kg及以下的各类电梯，若层门地坎处既无混凝土牛腿又无预埋铁，可采用M14以上的膨胀螺栓固定牛腿支架，并稳装地坎。

④对于高层电梯，为防止由于基准线被碰造成误差，可以先安装和调整好导轨，然后以轿厢导轨为基准来确定地坎的安装位置。

（2）安装门立柱、上滑道及门套

1）砖墙采用剔墙洞的方法埋设地脚螺栓，如图9-15a所示。

2）混凝土墙若有预埋铁，可将固定螺栓直接焊于预埋铁上，如图9-15b所示。

3）混凝土结构墙若没有预埋铁，可在相应的位置用M12膨胀螺栓、两块150mm×100mm×10mm的钢板作为预埋铁使用，如图9-15c所示。

4）若门导轨、门立柱离墙超过30mm应加垫圈固定。若垫圈较高宜采用厚铁管两端加焊铁板的方法加工制成，以保证其牢固。

5）用水平尺测量门滑道安装的是否水平。如为侧开门，两根滑道上端面应在同一水平面上，并用线锤检查上滑道与地坎槽两垂面水平距离和两者之间的平行度。

6）将门头与两侧门套连接成整体后，用层门铅垂线校正门套立柱，全高垂直度应一致，然后将门套固定在井道墙层门口处。钢门套安装调整后，用钢筋将门套内筋与墙内钢筋焊接固定，每侧门套分上、中、下均匀焊接三根钢筋。焊接前先将钢筋弯成弓形，以免焊接变形影响门套，可在门套相关部位支撑，待混凝土固结后再拆除。

7）固定钢门套时，要焊在门套的加强肋上，不可在门套上随意焊接。

（3）安装调整厅门、轿门

1）将门导靴、门滑轮装在门扇上，把偏心轮调到最大值（和层门导轨距离最大），然后将门导靴放入地坎槽，门轮挂到层门导轨上。(www.daowen.com)

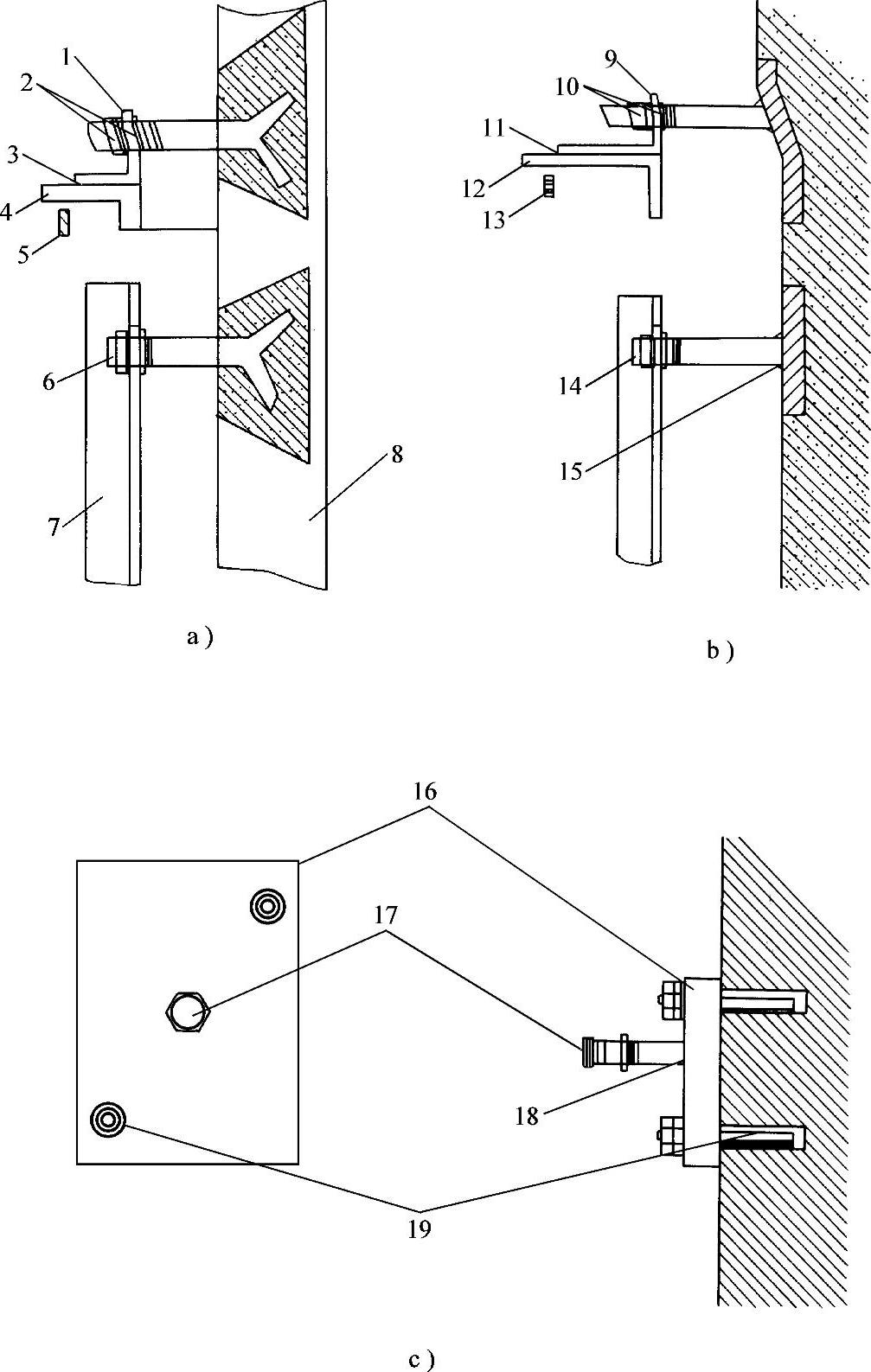

图9-15 固定螺栓连接示意图

a）砖墙 b）混凝土墙有预埋铁 c）混凝土墙无预埋铁

1、9—固定板 2、10—螺母 3、11、15、18—焊接 4、12—层门上框 5、13—层门导轨 6—地脚螺栓 7—厅立门柱 8—砖结构 14、17—固定螺栓 16—钢板 19—膨胀螺栓

2）在门扇和地坎间垫上6mm厚的支撑物。门滑轮架和门扇之间用专用垫片进行调整，使之达到要求，然后将滑轮架与门扇的联接螺栓进行紧固，将偏心轮调到与滑道间距小于0.5mm，撤掉门扇下垫的物件，进行门滑行试验，达到轻快自如为合格。

3）层门进口宽度在轿厢进口方向的任何一侧，均不应大于50mm，产品设计若有要求则按设计要求。

（4）安装机锁、电锁、安全开关

1）安装前应对锁钩、锁臂、滚轮、弹簧等按要求进行调整，使其灵活可靠。

2）门锁和门安全开关要按图样规定的位置进行安装。若设备上安装螺孔不符合图样要求则进行修改。

3）调整层门门锁和门安全开关，使其达到以下要求：锁钩必须动作灵活，在证实锁紧的电气安全装置动作之前，锁紧元件的最小啮合长度为7mm。

若门锁固定螺孔大小可调，门锁安装调整就位后，必须加定位螺栓，防止门锁移位。

4）当轿门与层门联动时，钩子锁应无脱钩及夹刀现象，在开关门时应运行平稳，无抖动和撞击声。

5）在门扇装完后，应将强迫关门装置装上，使层门处于关闭状态。厅门应具有自闭能力，被打开的层门在无外力作用时，层门应能自动关闭，以确保安全。

6）每个层门均应设置层门手动紧急开锁装置，并应灵活可靠。

7）凡是需埋入混凝土中的部件，一定要经有关部门检查并办理隐蔽工程手续后，才能浇注混凝土。不准在空心砖墙或泡沫砖墙上用浇注混凝土的方法加以固定。

8）厅门各部件若有损坏、变形，要及时修理或更换，合格后方可使用。

9）厅门与井道固定的可调式连接件，在厅门调好后，应将连接件长孔处的垫圈点焊固定，以防移位。

4.注意事项

1）层门中心线的确定将影响层门、厅门的安装质量，有时也可考虑根据两列导轨确定层门中心线。

2）各门系统安装后，必须保证在开关门时，滑行自如，不应有阻滞、停顿。

3）机锁、电锁、安全开关安装后最好进行电气联锁试验。保证在机锁、电锁、安全开关未证实锁紧前，电梯轿厢不能被起动。
