1.训练目的

掌握电梯导轨的安装与校正。

2.训练准备

1）准备施工图样及相关的技术资料，熟悉《电梯工程施工质量验收规范》（GB 50310—2002）。

2）施工机具及器材：主要有直角尺、水平仪、脚手架等。

3.训练要领

（1）支撑架的安装

1）把与墙壁相连的角铁根据铅垂线垂直度调到X尺寸（即铅锤线到导轨中心线的距离），并用螺栓拧紧，如图9-9所示。

2）将连接角铁根据铅垂线垂直度调到Y尺寸（即铅锤线到导轨平面的距离），并用螺栓紧固，尽量保证平行度的要求，如图9-9所示。

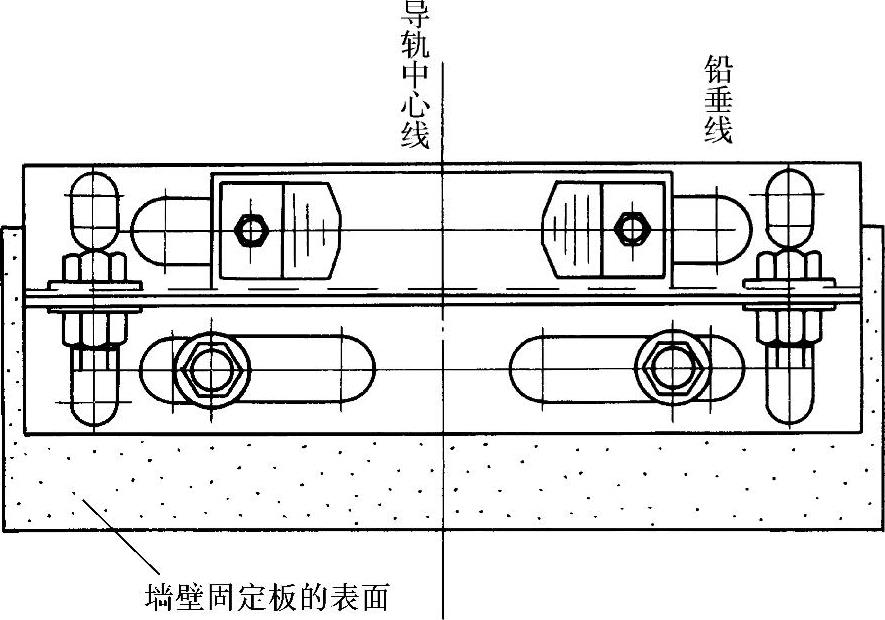

图9-9 支撑架的固定

（2）导轨的固定 将第一根导轨竖立在地面坚固的导轨座上，松开支架上导轨压板螺栓，并旋转90°，将导轨铺设在两个导轨压板之间并顶着半圆状背衬；然后将压导板重新放置在它们通常安装的位置上并用手将螺栓初步拧紧，如图9-10所示。其他每节导轨的安装、校正和临时固定都按上述方法以此类推。需要注意的是：导轨压板背面的整个宽度应与半圆状背衬接触，两个导轨压板与导轨凸缘的前边缘相啮合。

（3）导轨的连接 导轨与导轨之间的连接采用导轨接板进行连接，其端部有凹凸榫头进行定位，如图9-11所示。

井道两侧的导轨连接处应相互错开，不应在同一水平位置，如图9-12所示。

（4）导轨的校正 当导轨临时固定后，为了确保电梯的运行性能还必须对导轨加以校正。

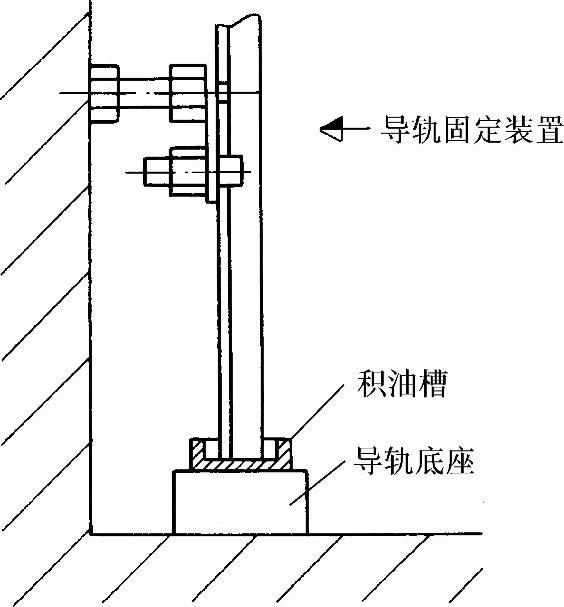

图9-10 导轨在井道底部的安装位置(www.daowen.com)

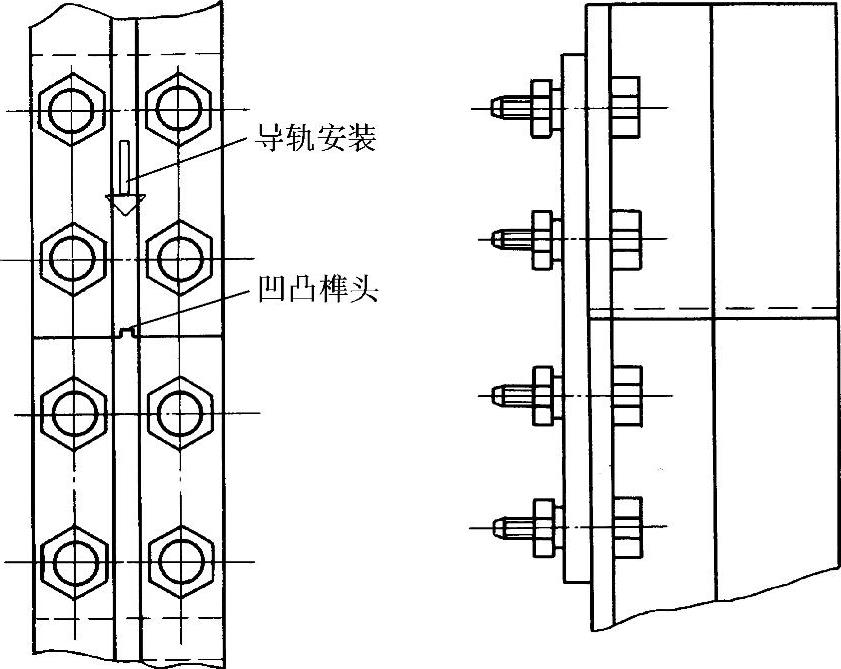

图9-11 导轨的连接

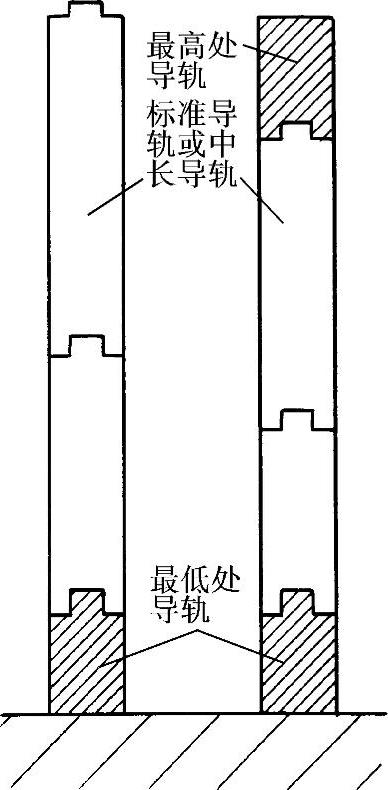

图9-12 两列导轨的接头错开位置

1）校正导轨垂直度：根据导轨和固定铅垂线的距离X，用直角尺测量并校正，如图9-13所示。

2）校正导轨间距和面平行度：首先制作一块校正卡板，如图9-14所示，然后自上而下进行测量与校正。当两列导轨侧面平行时，卡板两端的箭头应准确地指向校正卡板中心线。

4.注意事项

1）导轨与支撑架的安装是整个电梯安装的一个重要环节，这一环节的误差必将造成轿厢运行中的噪声、冲击、振动。

图9-13 导轨垂直度的校正

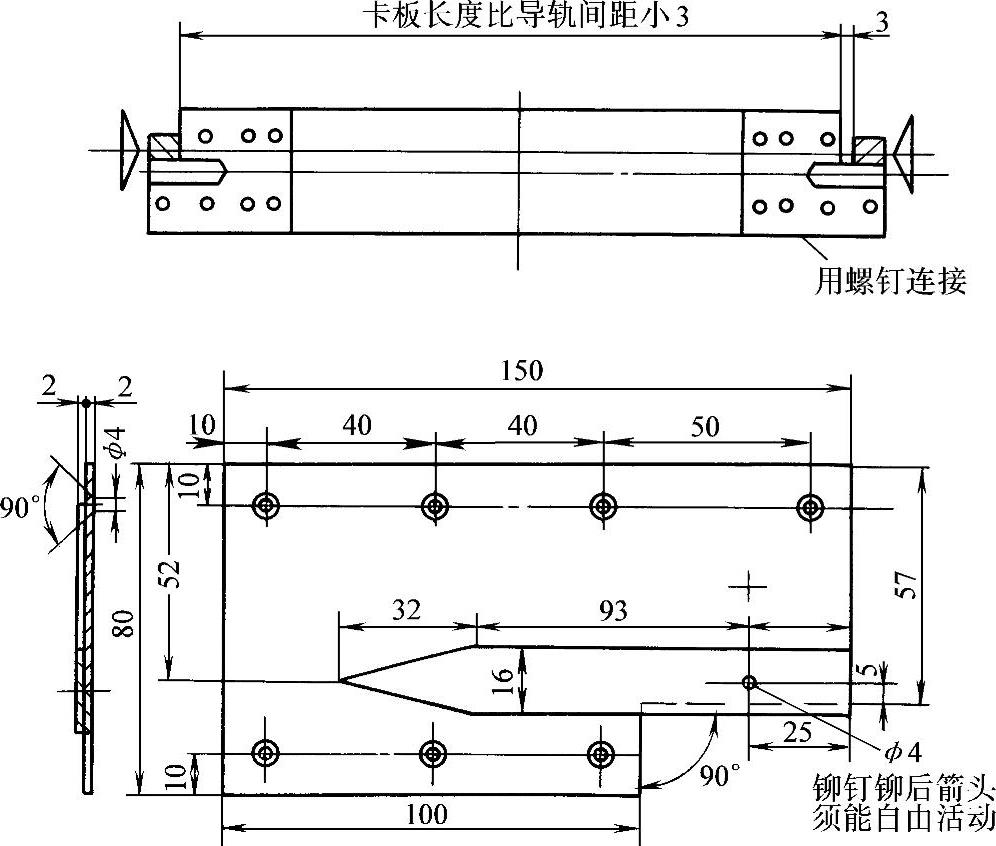

图9-14 利用卡板校正导轨间距和面平行度

2）导轨支架位置应符合导轨安装要求，按样板架上放下的铅垂线划出支架实际位置进行安装。

3）导轨支架最低一挡应离底坑底小于1m，最高一挡离导轨顶面小于0.5m；导轨接头与导轨支架必须错开；每列导轨至少应有两个导轨支架支撑，且间距不应大于2.5m。

4）导轨支架在井道壁上的安装应牢固可靠，其固定形式有预留孔埋入式、预埋铁件焊接式和锚栓固定式等。

5）预埋件应符合土建布置图要求，锚栓（如膨胀螺栓等）固定应在井道壁的混凝土构件上使用，其连接强度与承受振动能力应满足电梯产品设计要求，混凝土构件抗压强度应符合土建布置图要求。
