1.训练目的

掌握样板架的制作与放置要求；掌握基准线的挂设与固定。

2.训练准备

1）准备施工图样及相关的技术资料，熟悉《电梯工程施工质量验收规范》（GB50310—2002）。

2）施工机具及器材：度量工具、锯条、水平仪、铅垂、脚手架等。

3.训练要领

放样板几乎是电梯安装工作中最重要的一项工作。它将用于确定电梯井道的垂线，确定井道尺寸是否在允许的公差范围内。样板的最佳位置将使所有预置项目（即门框和导轨托架）的安装工作能够顺利进行。

为了达到这些目的，样板本身必须做到精确、结实，符合布置图上标出的尺寸。

1）样板材料的准备：将所有提供做样板的木料分成相等的两个组，对每组中长、短块编上同样的号码，一般每块样板要用八块木材，必须检查每块木材的牢度和直度。另外也可用经过校直的5mm×40mm×40mm角钢制作。

2）按图9-8所示的样板架平面示意图将样板用粘胶粘上，并用铁钉固定，为便于安装时观测，在样板架上用文字清晰地标明轿厢架中心线、层门和轿门中心线、厅门和轿门门口净宽、导轨中心线等名称。在样板架放铅垂线的各点处，用薄锯条锯个斜口，其旁钉一铁钉，用来悬挂、固定铅垂线。

(www.daowen.com)

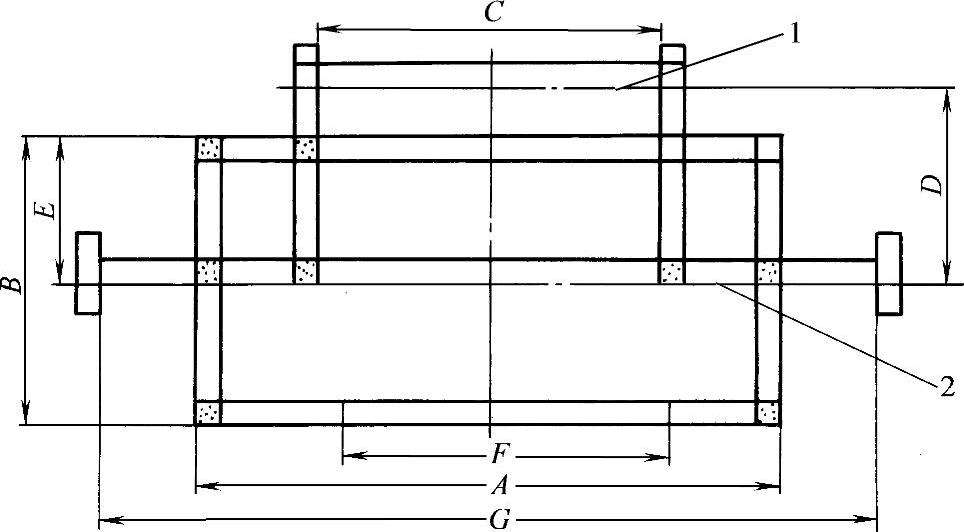

图9-8 样板架平面示意图

1—铅垂线 2—对重中心线

A—轿厢宽 B—轿厢深 C—对重导轨架距离 D—轿厢架中心线与对重架中心线的距离 E—轿厢架中心线至轿底后沿尺寸 F—开门净宽 G—轿厢导轨架距离

3）在机房楼板下面500～600mm的井道墙上，水平地錾出四个150mm×150mm的孔洞，用两根截面积大于100mm×100mm的刨平木梁，托着样板架，两端放入墙孔内，用水平仪校正水平后加以固定。

4）在样板架上标记悬挂铅垂线的各处，用0.4～0.5mm直径的钢丝挂上10～20kg的重锤，放至底坑；待铅垂线张紧稳定后，根据各层层门、承重梁，校正样板架的正确位置，并将其钉牢，固定在木梁上。

5）固定铅垂线：在底坑距地面800～1000mm高处，固定一个与顶部样板架相似的底坑样板架，样板架安置符合要求后，用U形钉将铅垂线固定于底坑样板架上。

4.注意事项

1）样板材料本身必须精确、结实，以保证样板架准确、不变形。也可采用经过精加工的角钢制作。

2）为保证基准线的挂设准确，样板架上要用文字清晰地标注各线名称。

3）放置底坑的样板架经校准后，才能固定样板架。
