1.训练目的

熟悉电工基本操作，掌握吊扇的安装工艺和技术规范。

2.训练准备

1）准备训练图样和相关的技术资料。

2）机具和器材：电工常用工具一套、万用表、吊扇等。

3.操作要领

（1）吊扇吊钩的安装 吊扇吊钩一般用不小于ϕ10mm的圆钢制作，其伸出建筑物天花板的长度应以装上吊杆护罩后，能将整个吊钩外露部分完全遮住为宜。

1）在现浇混凝土楼板或梁中，应采用预埋方法将圆钢制成形后与主钢筋焊接在一起。待模板拆除后，再用气焊把圆钢露出部分加热弯制成吊钩，如图7-18所示。

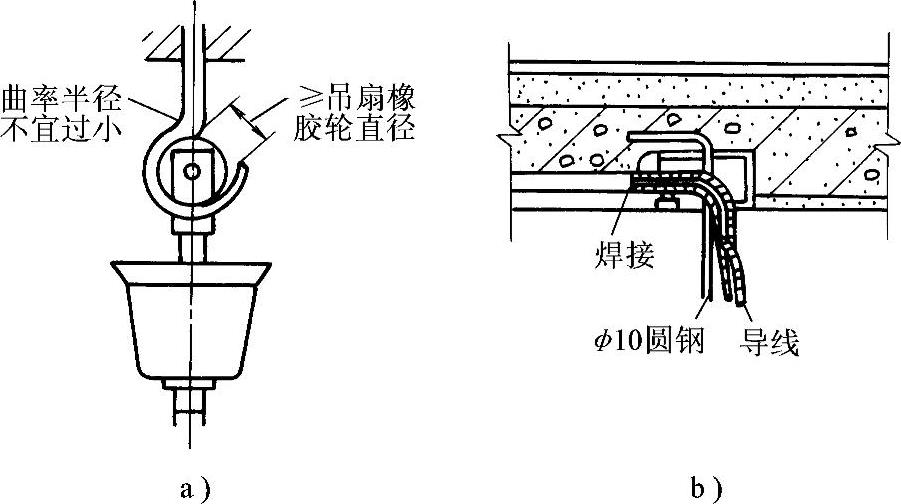

图7-18 现浇楼板预埋吊钩

a）吊扇吊钩安装要求 b）现浇楼板预埋吊扇吊钩安装示意图

2）在多孔或槽形预制板中，吊钩也应采用预埋方法。吊钩的做法有两种：一种是把弯制成形的圆钢焊接成Τ形以后，预埋在两块预制板的缝中，填充好水泥砂浆后即可，如图7-19所示；另一种是在所需安装的部位凿一个洞，在洞上方横一根圆钢作横梁，将吊钩上方做一个挂钩挂上，横梁可与预埋电线管绑扎在一起，然后填充水泥砂浆即可埋住。

3）土建完工后，在多孔预制楼板中的安装可采用錾孔方法补救。先在预制板上錾一个孔，测量出多孔预制板孔的直径d；再将一块铁板（铁板的尺寸如图7-20a所示）的中间钻孔攻螺纹；然后在预制板有孔的部位錾一条比钢板厚度稍宽的缝，将铁板侧着从缝中塞入，平放在孔内，最后把套螺纹吊钩加上螺母、垫圈拧入铁板螺纹孔内，如图7-20b所示。

图7-19 预制楼板中安装吊钩(www.daowen.com)

a）T形圆钢焊接方法 b）预制楼板中吊扇安装示意图

图7-20 在多孔预制楼板中埋设吊钩

a）孔洞内放置的铁板尺寸 b）埋设吊钩的方法

1—多孔水泥预制板 2—铁板 3—∩形座板 4—垫圈 5—吊钩

4）在方形梁上装设吊钩时，可采用两条扁钢和两根ϕ15mm的钢管制成吊架，其中一根钢管的长度等于梁的宽度，另一根的长度比梁窄10mm左右。装在吊梁下方的长钢管上焊有吊钩，紧贴方形梁的是短钢管。安装时把两根螺杆的螺母拧紧，使吊架禁箍在梁上。为防松动掉下，防松螺母孔的深度必须比穿入孔内的螺栓部分长一些，如图7-21所示。

图7-21 在方形梁上装设吊钩

1—防松螺母 2—梁 3—螺栓 4—吊架 5—钢管 6—吊钩

（2）吊扇的安装 安装时，吊扇的扇叶离地面的高度不得低于2.5m；吊杆上的悬挂销钉必须装设防振橡胶垫及防松装置；吊杆之间、吊杆与电动机之间的螺纹连接啮合长度不得小于20mm。吊扇的扇叶角度不得任意改变，吊钩挂上吊扇后，一定要使吊扇的重心和吊钩的直线部分处在同一条直线上。

4.注意事项

1）吊扇的挂吊装置禁止直接用膨胀螺栓固定。

2）吊扇投入运行前必须仔细检查防松装置及锁紧装置是否可靠。
