1.训练目的

熟悉电工基本操作，掌握楼梯口灯的安装工艺和技术规范。

2.训练准备

1）准备训练图样和相关的技术资料。

2）主要机具和器材：

①工具：电工常用工具及电工刀、锤子等。

②仪表：万用表。

③量具：钢卷尺。

④器材：配电板一块、接线盒若干只、护套线若干、木台数只、平装明扳把双联开关两只、平装灯座一只、铝线夹若干、各种规格木螺钉或十字槽自攻螺钉若干。

3.操作要领

楼梯口照明电路的安装接线如图7-13所示。

（1）划线定位 首先根据安装接线图确定照明线路的走向及灯座、开关和其他附件的安装位置，然后用划线工具在配电板上定位、划线，并划出固定铝片线夹（或塑料线夹）的位置（一般要求间隔150～200mm距离）。在距离安装灯座、开关和灯具木台的50mm处都要设置线卡（或线夹）的固定点。

图7-13 楼梯口照明电路的安装接线

（2）固定铝线片（或线卡）在配电板划有固定线卡（或线夹）的位置处用小圆钉直接将铝片线卡加以固定。铝片线卡的规格有0号、1号、2号、3号和4号等，室内照明线路常用较小的线卡。铝片线卡夹持护套线的敷设方法如图7-14所示。

（3）导线的敷设 主要采用护套线的敷设方法，线路的敷设要求整齐、美观；导线的敷设必须横平竖直，并采用由上而下、从左往右的顺序敷设；导线弯曲要均匀，其弯曲半径应大于护套线线径或宽度的3～6倍，具体敷设方法如图7-15所示。

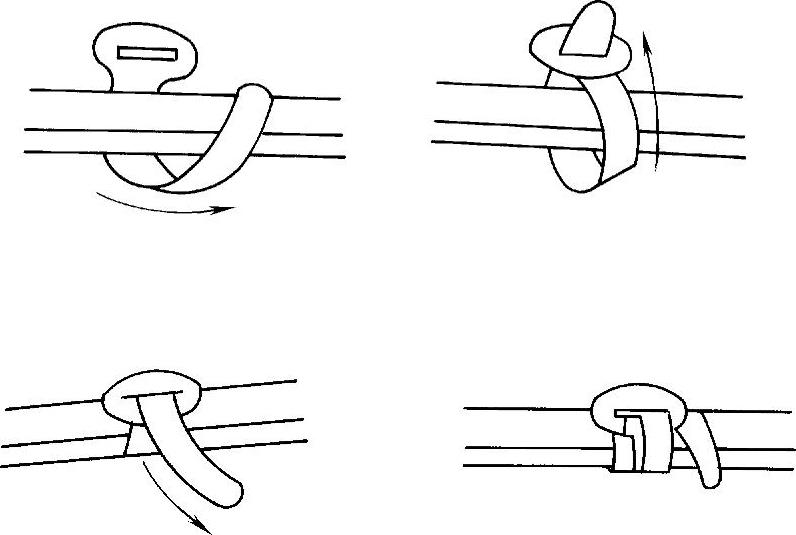

图7-14 铝片线卡夹持护套线的敷设方法(www.daowen.com)

（4）接线盒与木台的安装 根据木台上所要安置的器具和导线敷设的位置，在木台和接线盒上钻好出线孔和锯好出线槽；然后将导线从木台的出线孔穿出，用木螺钉将木台固定在配电板上；接下来，在木台上安装灯座、挂线盒和开关等器具，接线盒同样用木螺钉加以固定。

（5）双联开关的安装 双联开关一般均用于两处控制同一盏灯的线路。楼梯口电路就是采用两个双联开关控制同一盏灯的典型线路。双联开关有三个接线端分别与三根导线相连接。接线时，其中一个开关的连接铜片接线端与电源相线连接；另一个开关的连接铜片接线端与灯座的中心弹簧片相连接，而两个开关的另外四个接线端用两根导线分别连接。导线连接必须正确无误，一旦接错线易发生短路事故。

图7-15 护套线的敷设方法

a）直管部分 b）转角部分 c）十字交叉 d）进入木台 e）进入管子

（6）灯座的安装 每个灯座上有两个接线端，一个与电源的中性线连接，另一个必须与来自开关的一根连接线（即通过开关的相线）相连接。

（7）平装式灯座的安装 平装式灯座应安装在木台上面。平装式插口灯座的两个接线端可分别与中性线和相线（来自开关）相连接；平装式螺口灯座的接线有明确规定：为了使用安全，必须把来自开关的相线接在灯座中心弹簧片的接线柱上，把中性线连接在连通螺纹圈的接线柱上。严禁乱接。

（8）吊灯座的安装 主要采用塑料软线（或花线）作为与挂线盒相连接的电源引线。先将导线的一端穿入挂线盒的孔内并打结，其目的是为了能承受吊灯的重量（禁止超过1kg）。接着将两线头分别与挂线盒内底座的接线柱相连接，并旋上挂线盒盖。再将导线的另一端穿入灯座盖内也打个结，把两根导线的线头分别接到吊灯座的两个接线端上。检查接线是否正确、可靠，罩上吊灯座盖，整个安装完毕，如图7-16所示。

图7-16 吊灯座的安装方法

a）挂线盒安装 b）装成的吊灯 c）灯座的安装

1、4—打结 2—木台 3—挂线盒

4.注意事项

1）灯泡电压必须与电源电压相符，同时最好根据照度强弱安装反光适度的灯罩。

2）大功率白炽灯在安装使用时，要保证通风良好，避免灯泡过热而引起外壳与灯头松脱。

3）对白炽灯的拆换和清洁工作，应关闭电灯开关后进行，注意不要触及灯泡螺口（或插口）部分，以免触电。

4）照明附件必须安装牢固，开关和灯座等应安装在木台的中央且不能歪斜。
