在建筑电气安装工程中，因为各类电气器具的使用地点不同，其设置高度及水平位置也不尽相同，安装各类电气器具的盒（箱）应按设计给定的标高，结合规范的规定，根据建筑结构来确定适当的位置，并且应与其他管路保持一定的安全距离，以保证电气器具安全及使用功能。

1.跷板（扳把）开关盒位置确定

在建筑墙体上设置开关盒，应首先考虑到墙体的宽度应超过盒体的厚度。若在设置开关的墙体上有墙裙时，还应了解墙裙的高度，不应把盒位设在墙裙的上口线上，否则安装开关后将有失美观。还应考虑门的开启方向以及门旁墙垛的尺寸。需要特别指出的是：有些电气图样上没有标注门的开启方向或标注的方向不正确，应对照土建平面图确定门的开启方向。

1）开关盒的设置位置是由开关的安装位置决定的，开关距地面高度宜为1.3m，如安装在门旁时距门开启方向的门框边水平距离宜为0.15～0.2m。

2）安装暗扳把或跷板及触摸开关的开关盒，—般应在室内距地坪1.3m处埋设，并宜以开关盒的下沿为准，这样便于控制高度，达到同一场所整齐一致，外表美观。

3）当门旁设有开关时，一般情况下，应在门的开启方向，距门框（或洞口）边180mm处设置开关盒体。

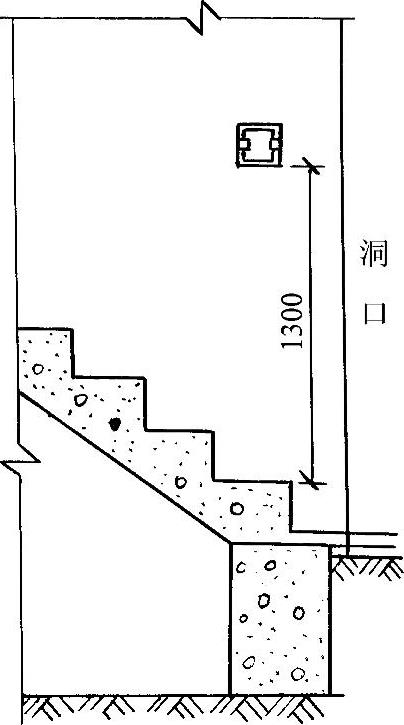

4）楼梯间的照明灯控制开关，应设在方便使用和利于维修之处，不应设在楼梯踏步上方，当条件受限制时，开关距地高度应以楼梯踏步表面确定标高，如图6-6所示。

5）厨房、厕所（卫生间）、洗漱室等潮湿场所的开关盒应设在房间的外墙处。

6）走廊灯的开关盒，应在距灯位较近处设置。当开关盒距门框（或洞口）旁不远处时，也应将盒边设在距门框（或洞口）边180mm或250mm处。

7）壁灯或起夜灯在灯下方的开关盒，应设在灯位盒的正下方，并在同一条垂直线上。

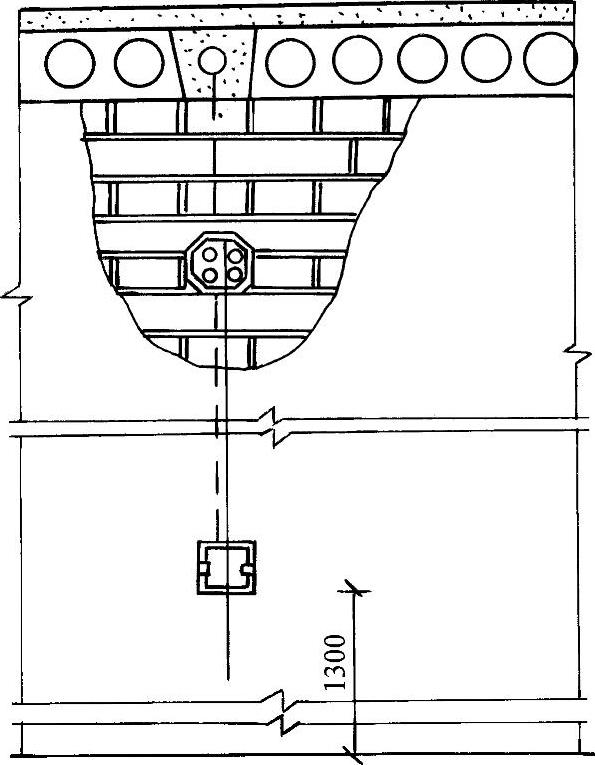

8）住宅居室内的起夜灯开关盒宜设在床头，便于夜间操作。如果开关与起夜灯设在同一墙面上时，开关盒与灯位盒应在同一条垂直线上，这样敷设可以省管、省线；当起夜灯距门处较近时，灯下开关盒宜设在门旁，这是因为开关盒与起夜灯灯位盒在同一条垂直线上埋设，施工时比较麻烦。住宅起夜灯与开关盒位置，如图6-7所示。

图6-6 楼梯踏步上方开关盒位置

图6-7 起夜灯与开关盒位置

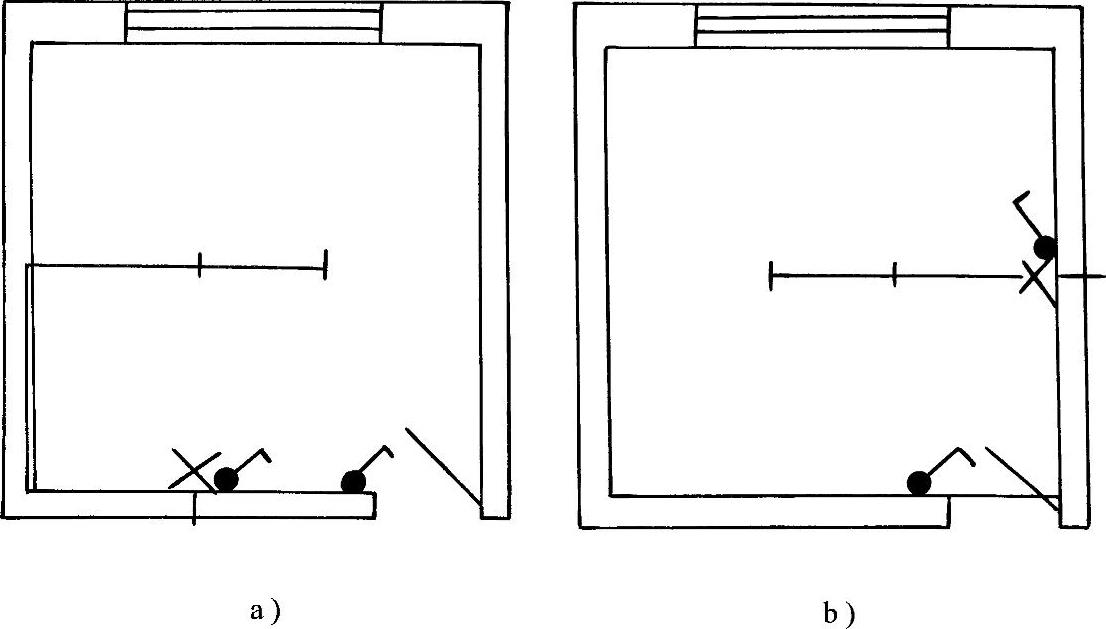

9）住宅居室内同时安装顶灯和起夜灯，如照明开关采用单联开关在两处分别设置时，应将顶灯开关设在门旁，起夜灯开关设在床头起夜灯下方，不应在同一面墙上设置两个开关，如图6-8所示。

图6-8 同一面墙上设置两个开关

a）不正确的设置位置 b）正确的设置位置

10）室外门灯、雨棚灯的开关盒不宜设在外墙处，应设在建筑物的内墙上。

2.插座盒位置的确定

插座是线路中最容易发生故障的地方，插座的形式和安装高度及位置应根据工艺和周围环境及使用功能加以确定，应保证安全方便、利于维修。为了正常使用，在确定插座盒的埋设位置时，应仔细对照给排水及采暖专业施工图，如果与给排水管或采暖管、散热器以及煤气管、表碰车，返工重新改动位置也是比较麻烦的事情。

1）安装插座应使用开关盒，且与插座盖板相配套。

2）插座盒一般应在距室内地坪1.3m处埋设，潮湿场所其安装高度不低于1.5m。

3）托儿所、幼儿园及小学校、儿童活动场所，应在距室内地坪不低于1.8m处埋设。

4）在车间及试验室安装插座盒，应在距地坪不低于0.3m处埋设；特殊场所一般不应低于0.15m。安装时应首先考虑好与采暖管的距离，有条件时尽量不在这些位置上设置插座盒，因为这样不但容易与采暖回水管相碰，还和室内踢脚板发生矛盾，再者建筑标高线打的也不会及时，致使在预埋盒时无法控制标高。

5）住宅内插座盒距地1.8m及以上时，可采用普通型插座；若使用安全插座时，安装高度可为0.3m。

6）住宅面积10m²及以上的居室中，应在最易使用插座的两面墙上各设置一个插座位置；10m²以下的居室中，可设置一个插座位置；厨房、过厅可各设一个插座位置。

7）旅馆客房各种插座及床头控制板用接线盒，一般安装在墙上，当隔音条件要求高且条件允许时，可安装在地面上。

8）为了方便插座的使用，在设置插座盒时应事先考虑的是：插座不应被挡在门后；在跷板等开关的垂直上方或拉线开关的垂直下方，不应设置插座盒；插座盒与开关盒的水平距离不宜小于250mm。

9）为安全使用，插座盒（箱）不应设在水池、水槽（盆）及散热器的上方，更不能被挡在散热器的背后。

10）插座如设在窗口两侧时，应对照采暖图，插座盒应设在与采暖立管相对应的窗口另一侧墙垛上。

11）插座盒不应设在室内墙裙或踢脚板的上边线上。(www.daowen.com)

12）插座盒也不宜设在小于370mm墙垛（或混凝土柱）上。如墙垛或柱为370mm时，应设在中心处，以求美观大方。

13）住宅楼方厅内只设计一个插座时，应首先考虑在能放置电冰箱的位置处设置插座盒，可以防止电源线乱拉乱扯。

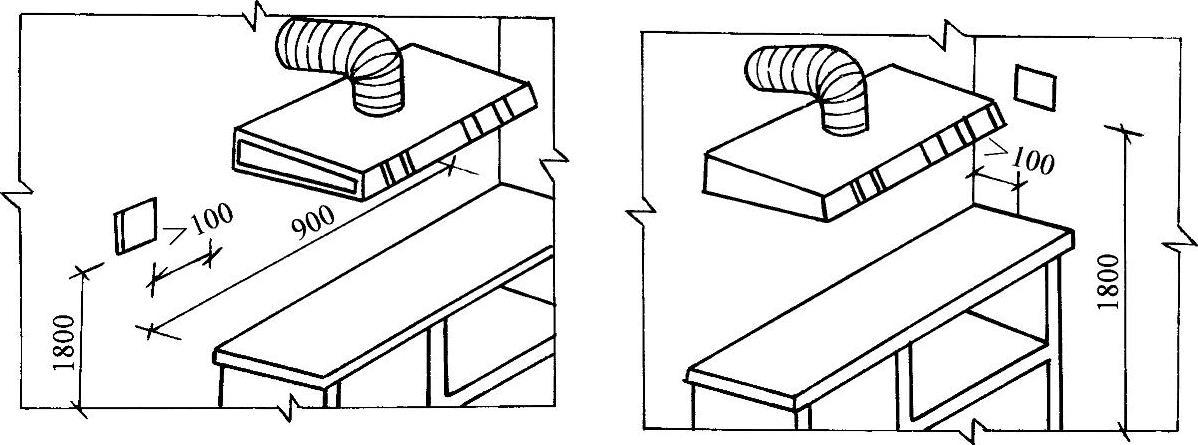

14）住宅厨房内设置供排油烟机使用的插座盒应设在煤气台板的侧上方（见图6-9），可以防止与煤气二次管相碰。

15）此外，还应考虑好躲开室内煤气管、表的位置，插座边缘与煤气管、表边缘距离不应小于150mm，一般情况下，厨房玻璃隔断外墙体长度超过900mm时，在距洞口旁180mm处设置插座盒，在煤气管、表正常后面施工时才能避免碰车。

图6-9 排油烟机插座的位置

3.壁灯灯位盒的确定

照明灯具的安装位置，要根据房间的用途、室内采光的方向及门的位置和楼板的结构等因素确定。

1）照明灯具安装除板孔穿线和板孔内配管，需要在板孔处打洞安装灯具外，其他暗配管施工均需设置灯位盒（90mm×90mm×45mm，即八角盒）。

2）室外照明灯具在墙上安装时，不可低于2.5m；室内灯具一般不应低于2.4m；住宅壁灯（或起夜灯）由于楼层高度的限制，灯具安装高度可以适当降低，但不宜低于2.2m，旅馆床头灯不宜低于1.5m。

3）壁灯如安装在柱上，灯位盒应设在柱中心位置上。

4）壁灯灯位盒在柱或窗间墙上设置时，应预先考虑好采暖立管的位置，防止灯位盒被采暖立管挡在后面。

5）住宅卫生间一般宜设置壁灯，其壁灯灯位盒应躲开给排水管及高位水箱的位置。

6）成排埋设安装壁灯的灯位盒，应在同一条直线上，高低差不应大于5mm，这样可防止安装灯具后超差。

4.楼（屋）面板上灯位盒位置的确定

1）楼板上设置照明灯灯位盒，应根据楼板的结构型式及管子敷设的部位确定。现浇注混凝土楼板，当室内只有一盏灯时，其灯位盒应设在纵横轴线中心的交叉处。有两盏灯时，灯位盒应设在短轴线中心与墙内净距离1/4的交叉处。现浇注混凝土楼板上设置按几何图形组成的灯位，灯位盒的位置应相互对称。预制空心楼板，配管管路需沿板缝敷设时，特别是同一房间使用不同宽度的楼板时，为了在合理的位置上安装管路及灯具，电工要配合安排好楼板的排列次序，并调整好灯位盒处板缝的宽度，以利配管方便和电气装置安装对称。

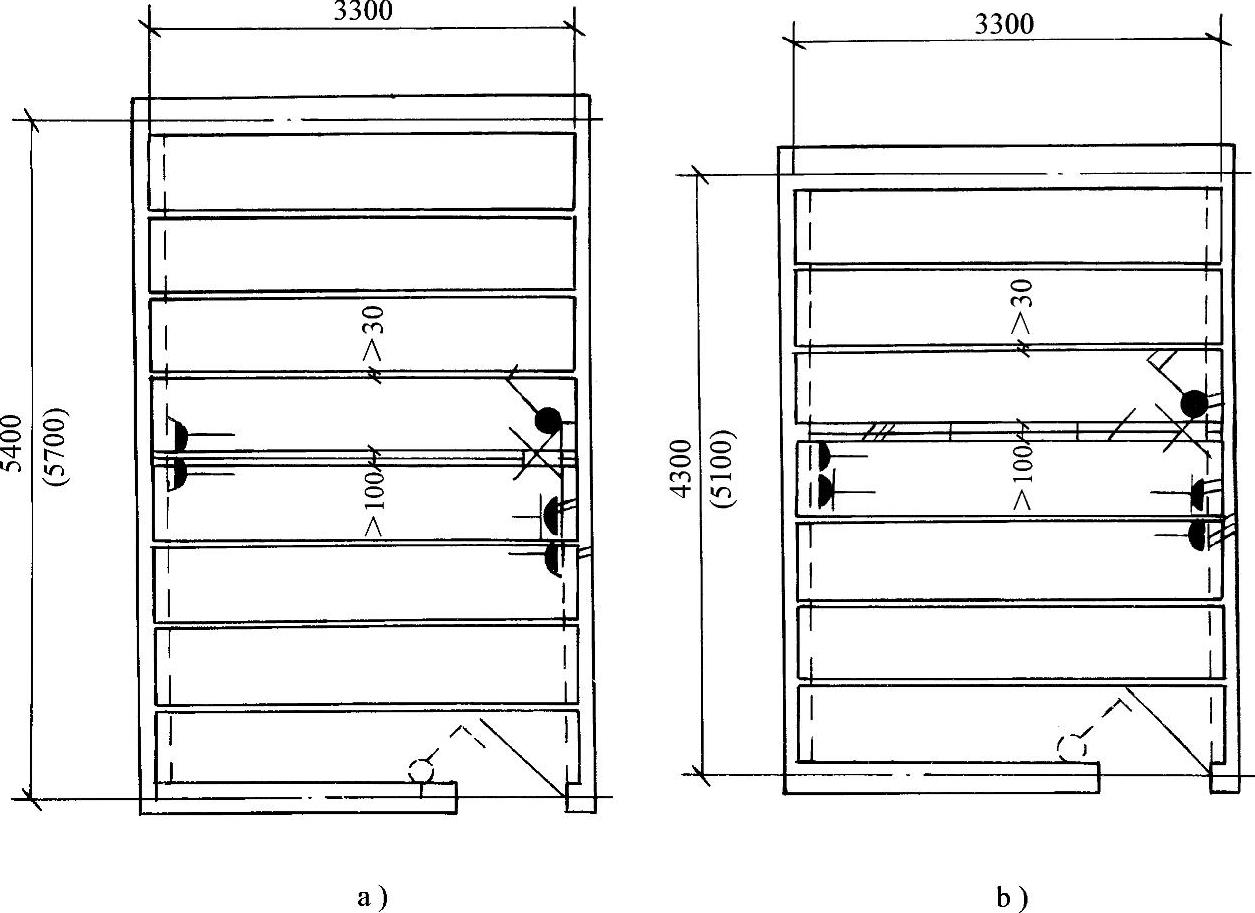

如果室内进深尺寸为4.8m或5.1m时，楼板可以安装宽度0.6m的4块板、宽度0.9m的2块板；如果均使用0.6m的楼板，则一间内需用7块板，灯位盒就无法设置在屋中心了。对于预制楼板，且室内只有一盏灯时，灯位盒应尽量设在室内中心的板缝内，如图6-10a所示。但由于受土建楼板宽度的限制，灯位盒无法设置在屋中心时，应设在略偏向窗户一侧的板缝内，如图6-10b所示。此时由于灯位盒偏移不多（半块板），并不影响正常使用。

图6-10 室内一盏灯楼板与灯位盒排列

a）灯位盒在室内中心 b）灯位盒略偏向窗侧

2）如果室内设有两盏（排）灯时，两灯位盒之间的距离，应尽量等于灯位盒与墙距离的2倍。如室内有梁时灯位盒距梁侧面的距离，应与距墙的距离相同。

3）成套（组装）吊链荧光灯，灯位盒的埋设，应先考虑好灯具吊链开档的距离；安装简易直管吊链荧光灯的两个灯位盒中心距离应符合要求：20W荧光灯为600mm；30W荧光灯为900mm；40W荧光灯为1200mm。

4）楼（屋）面板上，设置三个及以上成排灯位盒时，应沿灯位盒中心处拉通线定灯位，成排的灯位盒应在同一条直线上，允许偏差不应大于5mm。

5）公共建筑走廊照明灯，应按其顶部建筑结构不同，来合理地布置灯位盒的位置，当走廊顶部无凸出楼板下部的梁时，除考虑好楼梯对应处的灯位盒外，其他灯位盒宜均匀分布；若有凸出楼板下部的梁，确定灯位盒时，应考虑到灯位与梁的位置关系，灯位盒与梁之间的距离应协调，均匀一致，力求实用美观。

6）住宅楼厨房灯位盒应设在房间本体的中心处；厕所（卫生间）吸顶灯灯位盒一般不宜设在其本体的中心处，应配合给排水、暖卫专业，确定适当的位置，但应在窄面的中心处，其灯位盒及配管距预留孔边缘不应小于200mm，防止管道预留孔不正而扩孔时，破坏电气管、盒。

5.中间拉线盒位置的确定

在室内布线工程中，一般在预制空心楼板板孔穿线或在板孔内配管时，根据配管需要进行墙体内与楼板板孔内导线或管子的连接，要设置中间接线盒（也称为断线盒，即90mm×90mm×45mm灯位盒）以外，其他明、暗敷设钢管、硬质塑料管工程对中间拉线盒（或接线盒）的设置，无论是《民用建筑电气设计规范》（JGJ16—2008），还是《电气装置安装工程1kV及以下配线工程施工及验收规范》（GB50258—1996），为了便于穿线、维修、防止导线受损伤，作出了规定，在此规定外不应随意设置中间拉线盒或接线盒。即使在规定内，配管线路也应尽量减少中间拉线盒或接线盒。否则，在白净的墙体上设置拉线盒或接线盒也不美观。

管路水平敷设时拉线点之间距离应符合下列要求：

1）无弯管路，不超过30m。

2）两个拉线点之间有一个弯时，不超过20m。

3）两个拉线点之间有两个弯时，不超过15m。

4）两个拉线点之间有三个弯时，不超过8m。
