1.线管配线的基本概念

把绝缘导线穿在管内配线称为线管配线。线管配线有耐潮、耐腐、导线不易遭受机械损伤等优点。适用于电压为1kV以下的线路；管内采用的绝缘导线其绝缘电压不得低于500V。

线管配线有明配和暗配两种。明配是把线管敷设于墙壁、桁架以及其他明露处，要求配得横平竖直，而且要求管路短、弯头少。暗配是把线管埋设在墙内、楼板内其他看不见的地方，不要求横平竖直，只要求管路短、弯头少。

2.线管配线的技术要求及线管选择

（1）线管配线的技术要求

1）同一回路的各相导线及工作零线应穿于同一管内。

2）不同电压及不同回路的线路一般不应穿于同一管内，但下列情况可以除外：

①一台电动机的所有回路（包括操作回路）。

②同一设备或同一流水作业设备的电力线路和无防干扰要求的控制回路。

③无防干扰要求的各种用电设备的信号回路、测量回路和控制回路。

④照明花灯的供电回路。

⑤电压相同的同类照明支路，可共管敷设，但不宜超过10根。工作照明与事故照明线路不得共管敷设。

⑥电压为65V及以下的回路。

3）互为备用的线路不得共管。控制线与动力线共管时，当线路较长或弯头较多时，控制线截面积应不小于动力线截面积的10%。

4）金属管配线和硬塑料管配线的管路较长或有弯时，应适当加装接线盒，使两个接线点之间的距离符合以下要求：

①对无弯的管路，不超过45m。

②两个接线点之间有一个弯时，不超过30m。

③两个接线点之间有两个弯时，不超过20m。

④两个接线点之间有三个弯时，不超过12m。

5）钢管的连接应符合下列要求：

①螺纹连接，管端套螺纹长度不应小于管接头长度的1/2；在管接头两端应焊跨接接地线。

②套管连接，宜采用暗配管，套管长度为连接管外径的1.5～3倍；连接管的对口处应在套管的中心，坡口应焊接牢固、严密。

③薄壁钢管连接，必须用螺纹连接。

6）硬塑料管的连接处应用胶合剂粘接，接口必须牢固、密封，并应符合下列要求：

①采用插入法连接时插入深度为管内径的1.2～1.5倍。(www.daowen.com)

②采用套接法连接时套管长度为连接管内径的2.5～3倍，连接管的对口处应在套管的中心。

7）线管与设备连接时，应将钢管敷设到设备内；如不能直接进入时，应符合下列要求：

①在干燥房间内时，可在钢管出口处加保护软管引入设备，管口应包扎严密。

②在室外或潮湿房间内时，可在管口处装设防水弯头，由防水弯头引出的导线应套绝缘保护软管，弯成防水弧度后再引入设备。

③管口距地面高度一般不宜低于200mm。

8）穿管导线的总面积（含绝缘层和保护层）一般不超过管内截面积的40%。一般情况下，若管内导线的截面积相同，则线管内径与导线外径的关系见表6-1。

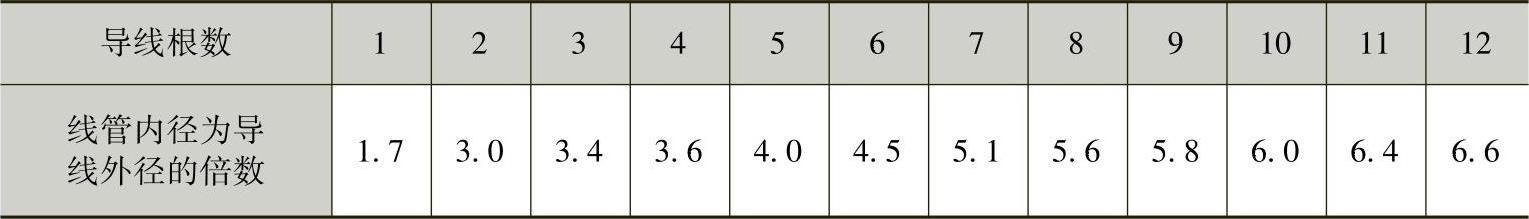

表6-1 线管内径与导线外径的关系

9）线管转弯时，应采用弯曲线管的方法，不宜采用制成品的月亮弯，以免造成管口连接处过多。其原因有二：一是使用成品弯头会增加管子的接头，而接头越多越易引起故障；二是线管转弯处有曲率半径的规定，成品弯头的曲率半径一般不符合要求。

10）在混凝土内敷设的线管，必须使用壁厚为3mm的电线管，当电线管的外径超过混凝土厚度的1/3时，不准将电线管埋在混凝土内，以免影响混凝土的强度。

（2）线管选择

1）根据敷设的场所来选择线管的类型：

①潮湿和有腐蚀气体的场所内明敷或埋地一般采用管壁较厚的白铁管（又称为水煤气钢管）。

②干燥场所内明敷或暗敷一般采用管壁较薄的电线管。

③腐蚀性较大的场所内明敷或暗敷一般采用硬塑料管。

④防爆场所内明敷或暗敷应根据防爆规程选材。

2）根据穿管导线的截面积和根数来选择线管的管径：一般要求穿管导线的总截面积（包括绝缘层）不应超过线管内径截面积的40%；白铁管和电线管的管径可根据穿管导线的截面积和根数按表6-2选择。

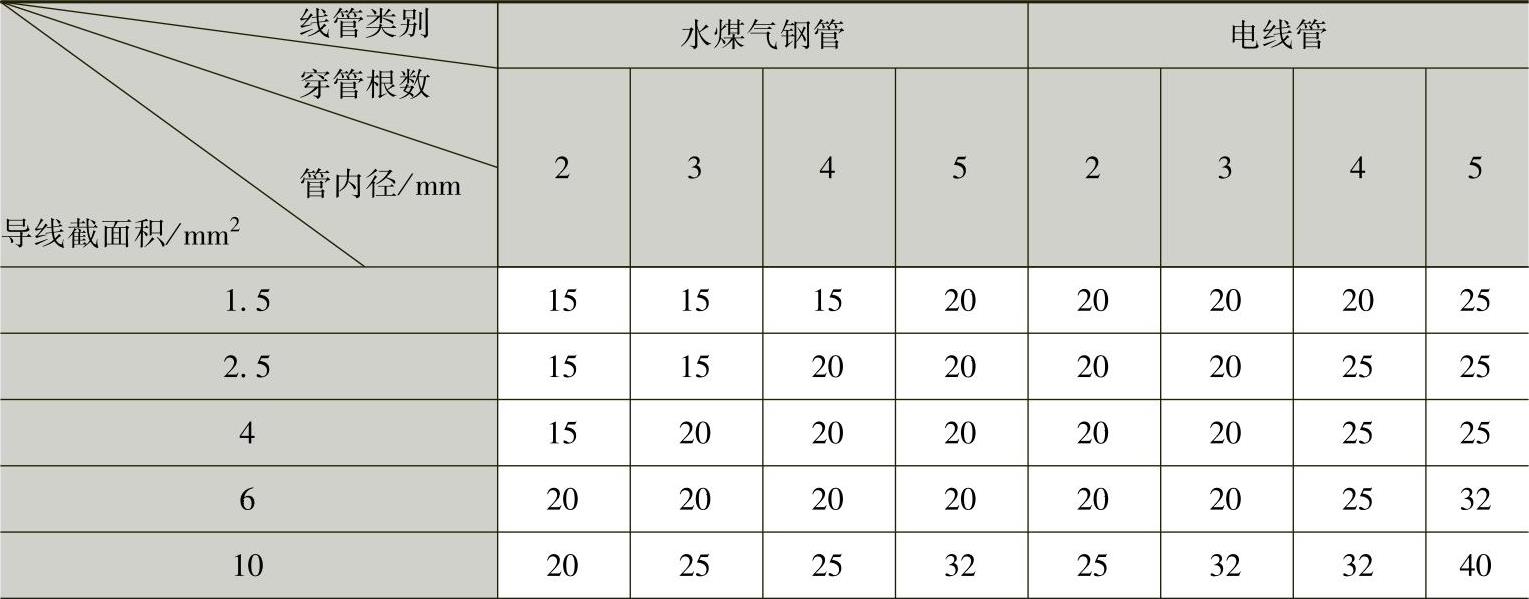

表6-2 单芯绝缘导线穿管管径的选用

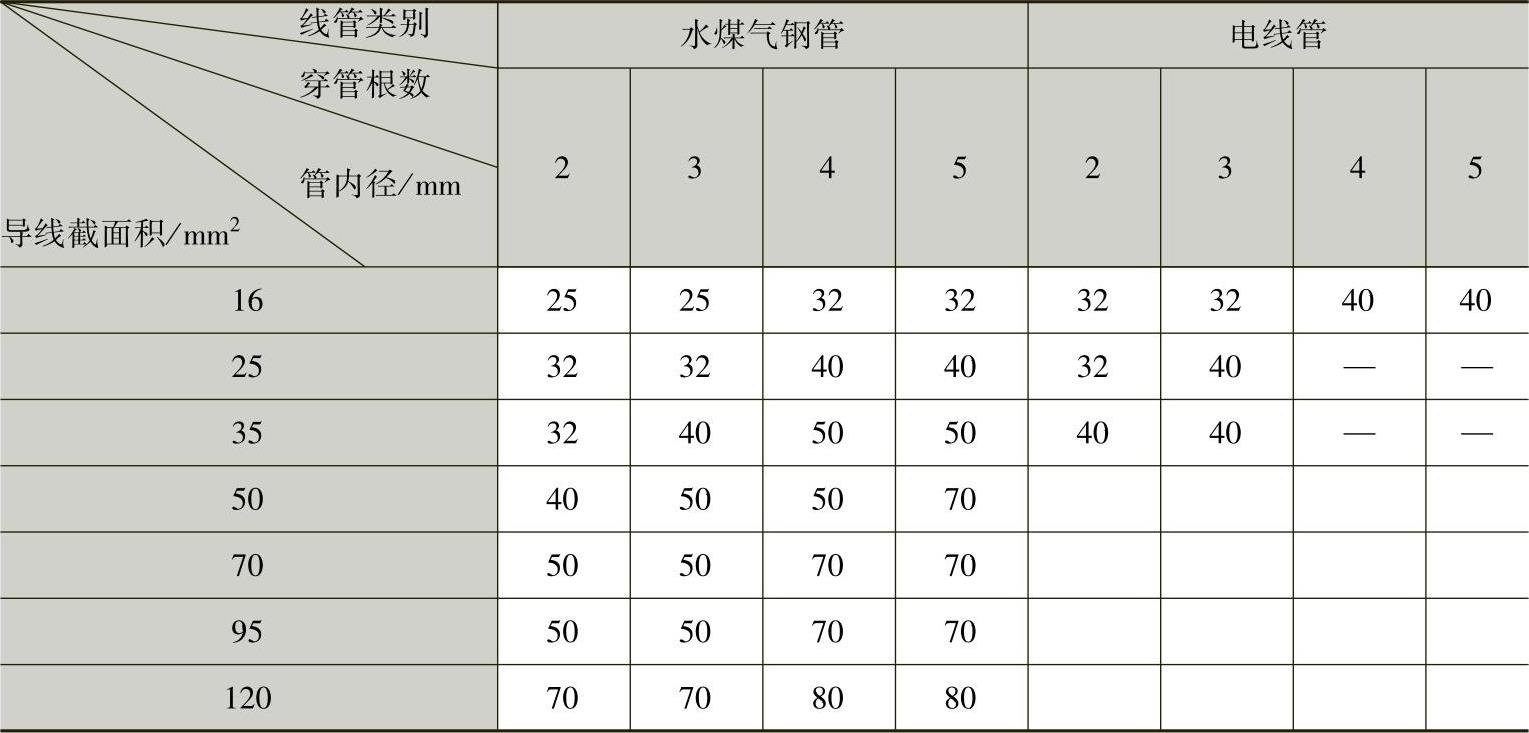

（续）

3）线管选择注意事项：

①所选钢管不能有折扁、裂纹、砂眼，管内应无飞边、金属屑，也不应有严重的锈蚀。

②所选的硬塑料管应选用热塑料管，优点是在常温下坚硬，有较大的机械强度，受热软化后，又便于加工。对管壁厚度的要求是：明敷时不得小于2mm；暗敷时不得小于3mm。
