三相交流异步电动机的控制电路根据其作用不同可分为起动、调速和制动三类。其中，起动控制电路可分为全压起动和减压起动两种；调速控制电路主要有变极调速、变转差率调速和变频调速三种；制动控制电路可分为机械制动和电气制动两类。这里仅介绍两种简单的控制电路。

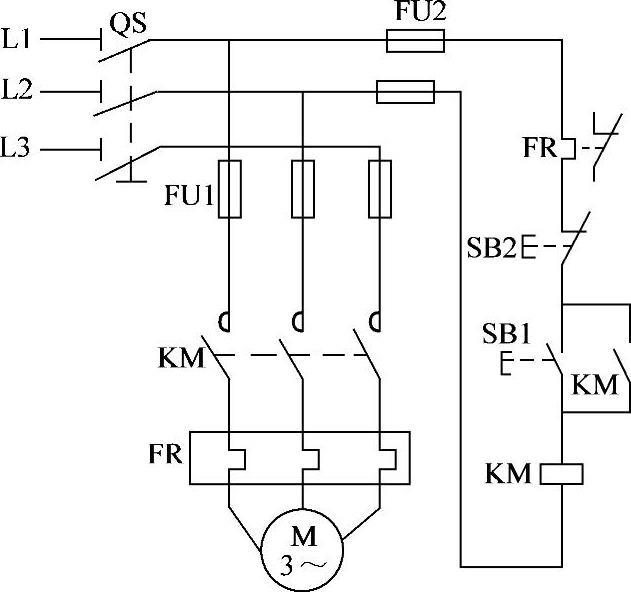

图5-11所示为具有过载保护的接触器自锁控制电路。其工作过程是：合上电源开关QS，按下起动按钮SB1，控制回路电流经FU2、FR、SB1、闭合的SB2、交流接触器线圈KM和FU2构成回路，线圈KM得电，一方面使得控制回路的KM辅助常开触头闭合自锁，另一方面使得主回路的KM三对主触头闭合，主回路三相电源经闭合的QS、熔断器FU1、闭合的KM、热继电器FR通入三相交流电动机定子绕组，使之旋转起来。图中，FU1起短路保护作用，FR起电动机过载保护作用。

图5-11 具有过载保护的接触器自锁控制电路(www.daowen.com)

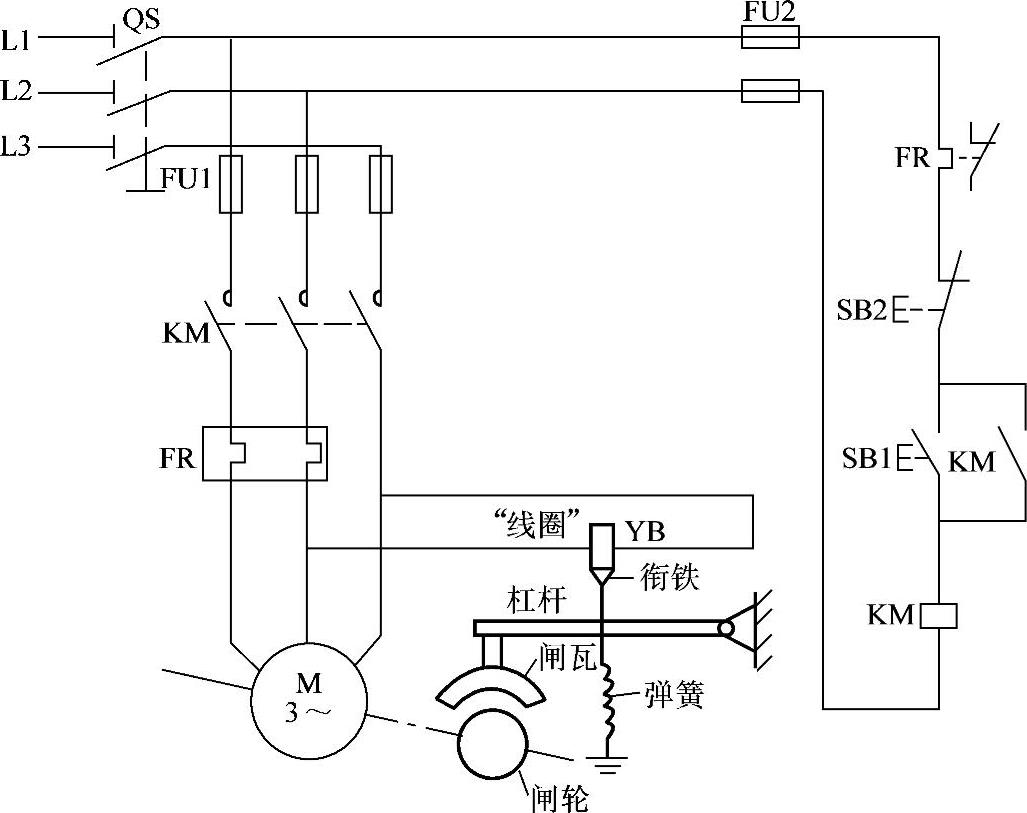

图5-12所示为电磁抱闸断电制动控制电路。其起动工作过程是：按下SB1，KM线圈通电，自锁，接通主回路，电磁抱闸线圈YB得电，衔铁吸合，通过杠杆带动闸瓦与闸轮分离，电动机正常运转。如需制动停转，按下停止按钮SB2，KM线圈失电，主回路断电，YB线圈亦失电，闸瓦在弹簧作用下抱紧闸轮，电动机迅速停转。

图5-12 电磁抱闸断电制动控制电路
