三相交流异步电动机的接线方式有两种，一种是将定子绕组的六个出线端接成星形（），另一种是将六个出线端首尾相接，接成三角形（△）。选择何种接线方式必须参考电动机铭牌上的技术要求和接法说明。

异步电动机的铭牌在其对应栏内通常标有电动机的型号、额定值、接法等有关技术参数，是选用和安装接线时的重要依据，如图5-3所示。

图5-3 三相异步电动机的铭牌

（1）型号 用以表明电动机的产品种类、机座型式、磁极数等。例Y160L—4中，Y表示笼型异步电动机；160表示机座中心高，单位为mm；L表示长机座，其他如M表示中机座，S表示短机座；4表示磁极数为4。

（2）额定功率P_N 指电动机在额定状态下运行时，其轴上输出的机械功率，单位为kW。

（3）额定电压U_N 指额定运行状态下加在定子绕组上的线电压，单位为V。

（4）额定电流I_N 指电动机在定子绕组上加额定电压、轴上输出额定功率时，定子绕组中的线电流，单位为A。

（5）频率f 我国工业用电的频率为50Hz。

（6）额定转速n_N 指电动机定子加额定频率的额定电压，且轴端输出额定功率时电动机的转速，单位为r/min。

（7）功率因数cosφ=λ 指电动机额定运行时每相绕组的功率因数。通常为0.75～0.9，电容运转式单相异步电动机的功率因数会更高些。(www.daowen.com)

（8）效率η 指电动机满载时轴上输出的机械功率与输入电功率之比，即

此时，。注意功率因数角不是U_l与I_l的相位差而是U_p与I_p的相位差。其中，U_l、I_l是线电压、线电流，U_p、I_p是相电压、相电流。

（9）绝缘等级 规定了电动机绕组及相关绝缘材料的允许温度。我们熟知的Y系列电动机为B级绝缘，极限温度为130℃，而高压大功率电动机多采用H级绝缘，极限温度为180℃。

（10）接法 指定子三相绕组电源接入方式。这一点在电动机接线时应注意短接铜片的连接方式。图5-4a所示为星形联结，图5-4b所示为三角形联结。

一般而言，功率在3kW以下的中小型三相异步电动机额定电压在380V时采用联结；功率在4kW以上的额定电压为380V时，采用△联结。另外根据系统许可，风机类大中型电动机可采用/△起动的方法以减小电动机起动电流对电网和电动机绕组的冲击。

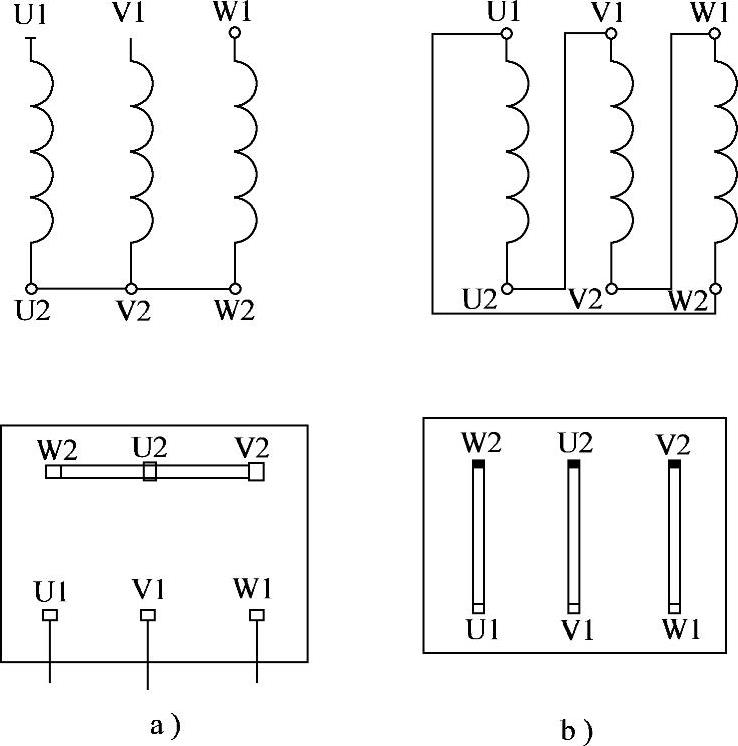

图5-4 三相异步电动机/△联结

a）联结 b）△联结
