三相交流异步电动机的结构分析

我们知道,三相交流异步电动机广泛应用于工农业生产所需的各种电力拖动系统中,具有结构简单、制造、使用和维护方便等诸多优点。按照转子绕组结构不同,三相异步电动机可分为笼型异步电动机和绕线转子异步电动机两大类。下面分别介绍如下:

1.三相笼型异步电动机的结构

如图5-1所示,三相笼型异步电动机主要由定子和转子两部分组成。

定子由定子铁心、定子绕组和机座等组成。定子铁心由相互绝缘的0.35~0.5mm厚的硅钢片叠压而成;三相对称定子绕组嵌放在定子内圆均匀分布的槽内,并按一定连接方式引出六根线头到机座外的接线盒内;机座用铸铁或铸钢制成。

转子由转子轴、转子铁心和用铜条或铸铝制成的外形酷似鼠笼的笼圈组成。转子铁心由圆形硅钢片叠压而成,并冲有均匀分布的槽孔,槽孔中装置鼠笼。

转子铁心与定子铁心之间留有0.35~0.5mm的间隙,称为气隙。

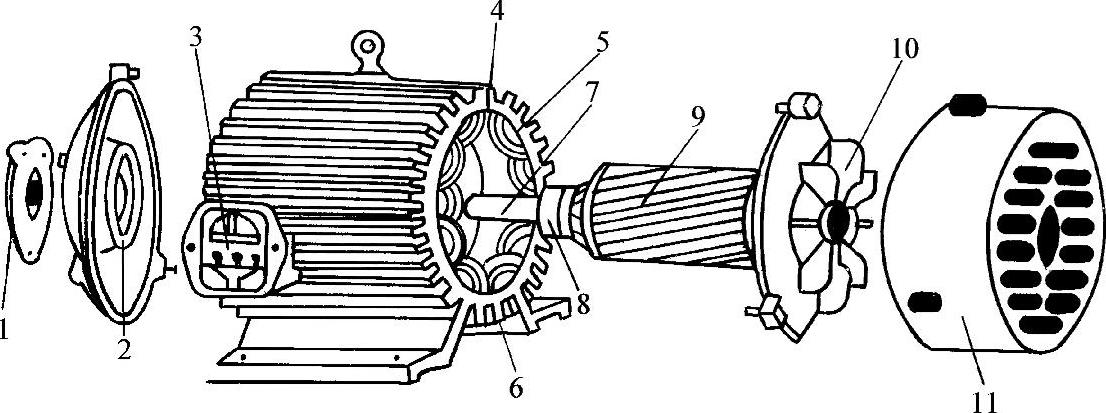

图5-1 三相笼型异步电动机的结构(www.daowen.com)

1—轴承盖 2—端盖 3—接线盒 4—定子铁心 5—定子绕组 6—机座 7—转轴 8—轴承 9—转子 10—风扇 11—罩壳

2.三相绕线转子异步电动机的结构

如图5-2所示,三相绕线转子异步电动机也是由定子和转子两大部分构成的。与笼型异步电动机相比较,两者只是在转子的构造上有所不同。

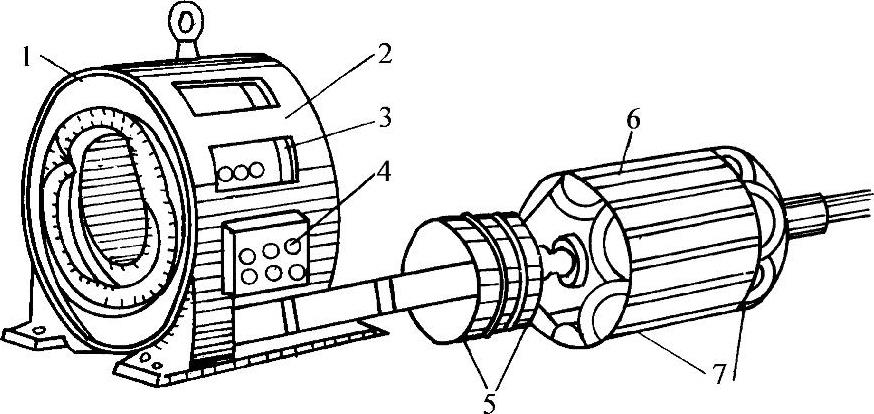

图5-2 绕线式异步电动机的结构

1—定子绕组 2—机座 3—定子铁心 4—接线盒 5—集电环 6—转子铁心 7—转子绕组

绕线转子异步电动机的转子铁心槽内嵌有三相对称绕组,它们联结成星形,每相绕组始终通过三个固定在转轴上的彼此绝缘的集电环与电刷滑动接触,然后与外电路连接。若在转子电路中串接可调电阻即可进行调速,以满足拖动机械改善起动性能和调速要求。
