安装配电柜(盘)的训练流程详解

1.训练目的

熟悉配电柜安装的主要步序。

2.训练准备

1)准备施工图样及相关的技术资料,了解配电柜的基本结构。

2)施工机具及材料:

吊装搬运机具:汽车汽车吊手推车卷扬机、钢丝绳、麻绳索具等。

安装工具:台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锉刀、扳手、钢锯、钢丝钳、螺钉旋具、电工刀等。

量具:水准仪、绝缘电阻表、万用表、水平尺、电器、钢直尺、钢卷尺、吸尘器、塞尺、线锤等。

器材:PGL—1/2型低压开关柜、镀锌螺栓螺母、垫圈、弹簧垫、地脚螺栓。

其他材料:镀锌铁丝、塑料软管、异型塑料管、尼龙卡带、小白线、绝缘胶垫、标志牌焊条锯条、氧气、乙炔气等。

3.训练要领

1)按正确的吊运方法(或人工搬运)将柜体搬运到安装现场;然后开箱检查并清扫柜体。

2)熟悉开关柜的结构,如图3-7所示。(www.daowen.com)

3)根据图样排列好开关柜的位置,单独柜(盘)只找柜面和侧面的垂直度。成列柜(盘)各台就位后,先找正两端的柜,在从柜下至上2/3高的位置绷上小线,逐台找正,找正时采用0.5mm铁片进行调整,每处垫片最多不能超过3片。然后按柜固定螺孔尺寸,在基础型钢架上用手电钻钻孔。一般低压柜钻ϕ12.2mm孔,用M12镀锌螺栓固定。

4)柜(盘)就位、找正、找平后,除柜体与基础型钢固定外,柜体与柜体、柜体与侧挡板均用镀锌螺栓连接。

5)柜(盘)接地:每台柜(盘)单独与基础型钢连接。每台柜在后面左下部的基础型钢侧面上焊上鼻子,用截面积为6mm2铜线与柜上的接地端子连接牢固。

6)配电柜内部的清扫和检查。

4.注意事项

1)开关柜体与基础型钢要连接牢固,接地可靠,柜体接缝平整,盘面标志牌、标志框齐全、准确并清晰。

2)柜体内外清洁,柜门开闭灵活,接线整齐,装有电器的可开启门,应以裸铜软线与接地的金属构架可靠接地。

3)成套柜应有供检修用的接地装置。

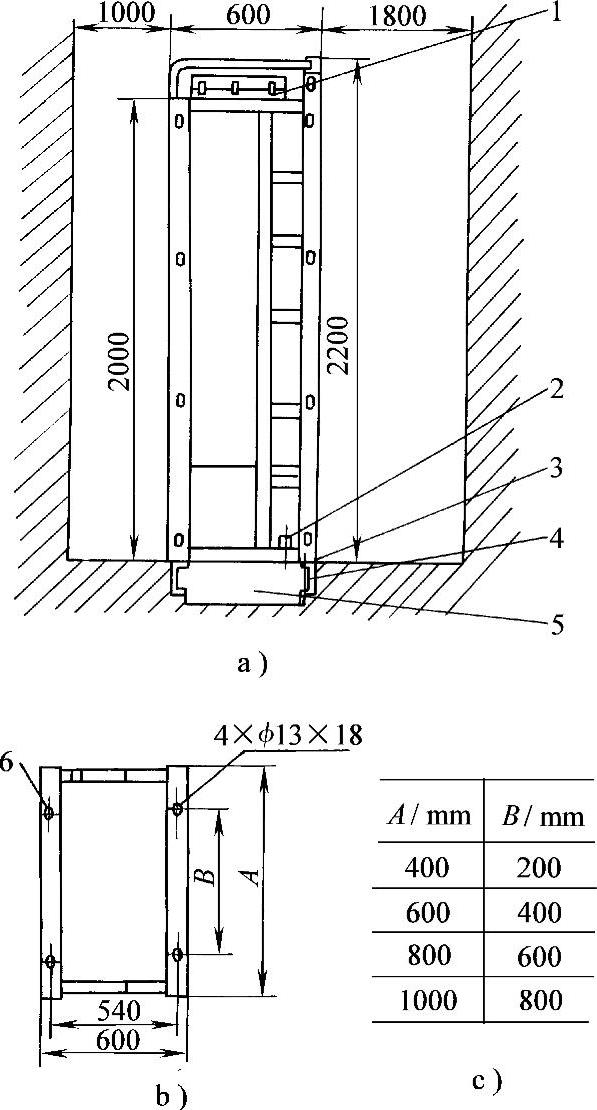

图3-7 PGL型低压开关柜的安装结构

1—母线绝缘柜 2—中性线绝缘子 3—M12螺栓 4—槽钢 5—电缆沟 6—接地螺钉
