1.电流互感器的电路原理

电流互感器实际上是一种变流器，是将大电流变为小电流的装置，它作为测量仪表和继电保护装置的电流源，其电路原理如图3-4所示。按冷却方式分干式和油浸两种；按一次绕组的线圈匝数结构可将它分为单匝和多匝两种；图3-5所示为LDC—10/100型瓷绝缘单匝穿墙式电流互感器。

2.电流互感器的安装

（1）电流互感器安装前的外观检查 查看瓷体外表是否有脱落、裂纹等现象，法兰盘有无裂纹，穿心导电杆固定是否牢固等。

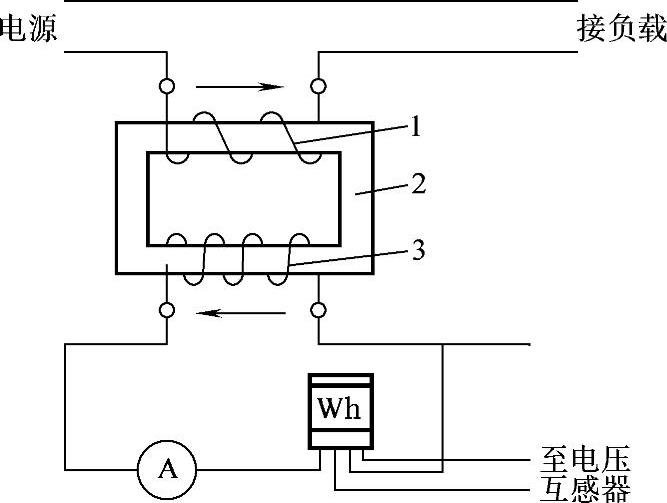

图3-4 电流互感器电路原理

1—一次绕组 2—铁心 3—二次绕组

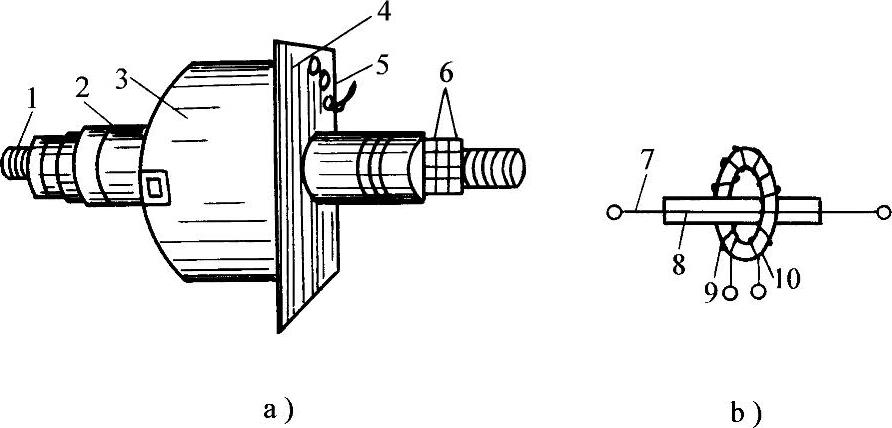

图3-5 LDC—10/100型瓷绝缘单匝穿墙式电流互感器

a）外形 b）结构示意图

1、7—一次接线 2—瓷套管 3、10—一次绕组 4—法兰盘 5—二次绕组接线端子 6、8—绝缘构件9—铁心

（2）电流互感器的安装与固定 视设备装置不同，一般有下列几种情况：

1）将电流互感器安装在金属构架上（如母线架上）。

2）在母线穿过墙壁或楼板的地方，将电流互感器直接用基础螺栓固定在墙壁或楼板上，或者先将角钢做成矩形框架，埋入墙壁或楼板中，再将与框架同样大小的铁板（厚约4mm）用螺栓固定在框架上，然后将电流互感器固定在铁板上。

3）安装在成套配电柜内的电流互感器不再进行本体安装，只检查接线。

4）如电流互感器装大墙孔及楼板孔中心时，其周边应有2～3mm的最小间隙，然后塞油纸板以便于拆卸，同时也可以避免外壳生锈。(www.daowen.com)

5）电流互感器安装完成后，必须经检验合格后，方可投入运行。

（3）电流互感器的接线（见图3-6）

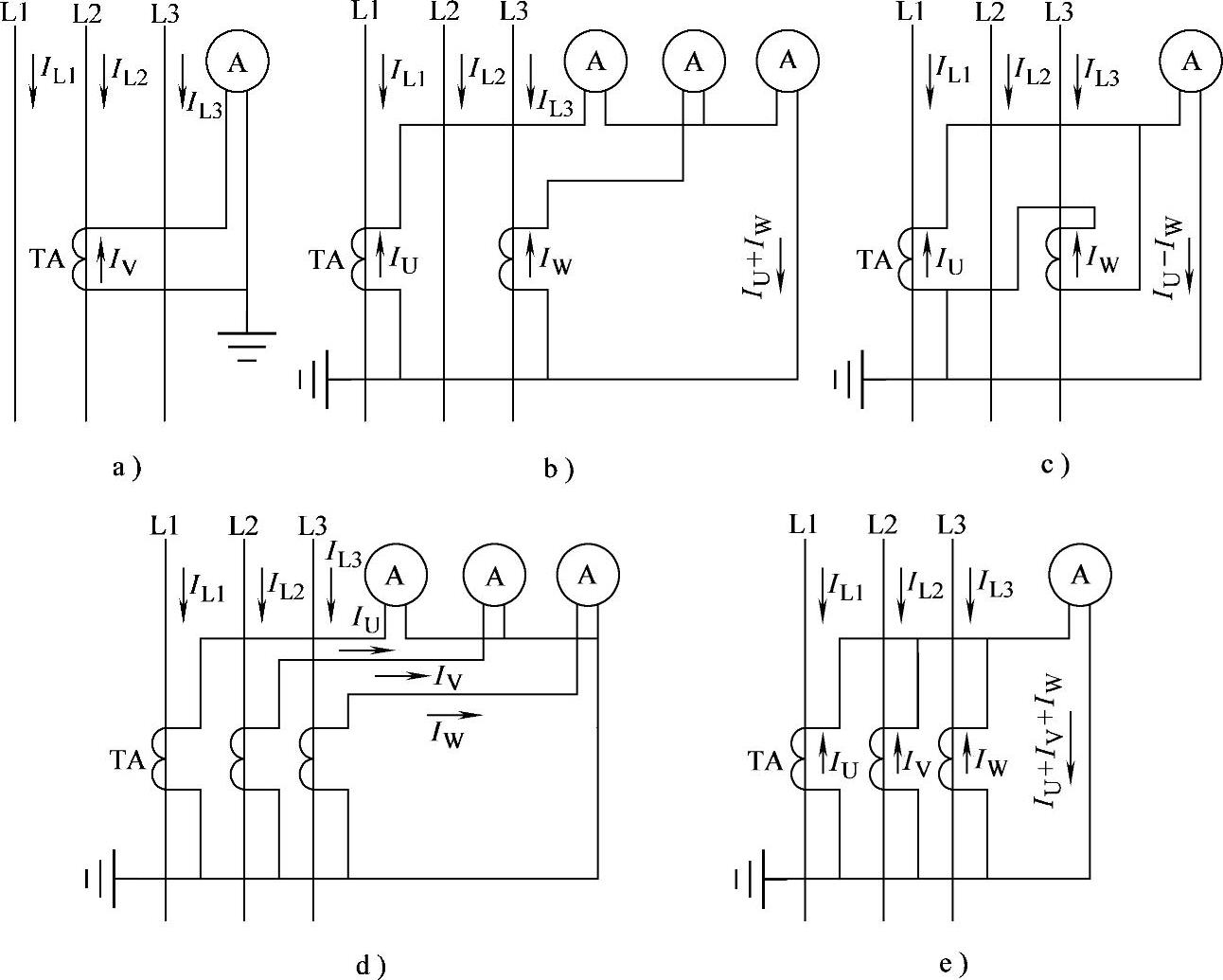

图3-6 电流互感器在三相交流电路中的接线

a）单相式接线 b）两相V形接线 c）两相电流差接线 d）三相Y接线 e）零序接线

1）单相式接线如图3-6a所示。电流表通过的电流代表一次电路中某一相（图中为L2相）的电流。这种电路接线简单，但只能代表某一相电流，所以只适用于平衡的三相电路中。

2）两相V形接线如图3-6b所示。这种接线也叫做两相不完全Y接线，是电力系统中常用的接线方式。两相接线的三只电流表，分别表示了三相电流，因而节约了一只电流互感器，但不能表示出所有的接地故障。所以，它广泛用于三相三线制系统中，供测量或保护用。

3）两相电流差接线如图3-6c所示。这种接线方式中二次侧公共线中流过的电流，等于其他两相电流之差。即二次侧公共线中流过的电流等于相电流的倍，在相位上滞后30°，不能表示所有的接地故障。所以，一般只用于三相三线制电路的继电器保护装置中。

4）三相Y接线如图3-6d所示。这种接线广泛用于三相三线制和低压三相四线制电路中，供测量或保护用。

5）零序接线如图3-6e所示。这种接线是在三只同型号电流互感器的同极性端子并联后接入仪表的，它的二次侧公共线中流过的电流等于三相电流之和，即I_N=I_U+I_V+I_W，表示的是零序电流，所以这种接线专用于零序保护。另外，在实际接线时要注意以下几点：

①接至电流互感器端子的母线，不应使电流互感器受到拉力作用。

②每相电流互感器，其中心应安装在同一平面上，间隔应一致。

③电流互感器的二次回路不能开路，也不能加装熔断器。其二次回路一般都接有仪表，当不使用仪表时，应通过接线板使其短路并直接接地。

④电流互感器的二次回路应有一个可靠接地点。
