1.训练目的

掌握低压电缆中间接头制作方法。

2.训练准备

1）熟悉低压电缆终端中间接头制作的要领及技术规范。

2）仪表、施工机具及材料：

主要工具：手锯、电烙铁、喷灯、电工常用工具等。

主要材料：1kV及以下橡塑电缆、塑料管、塑料带、手套、密封胶带、尼龙绳、粗砂纸、裸铜线、焊锡、中性凡士林、硬脂酸及铜绑线等。

主要测量工具及仪表：钢卷尺、游标卡尺、绝缘电阻表等。

3）做好电缆中间接头制作前的准备工作，如检查电缆是否受潮；测量电缆绝缘电阻是否符合要求；核对中间接头的相序，并做好记录，以确保连接后两端的相序一致等。

3.训练要领

1）确定电缆接头重叠中心位置（两电缆重叠150～200mm），并做好标记，锯掉多余部分。

2）参考图2-18所示尺寸，按正确的操作方法，依次剥除电缆的外护套、钢铠、内护套及填料。

3）将线芯分开，先找准零线，再将各相线芯依次对正绑好。(www.daowen.com)

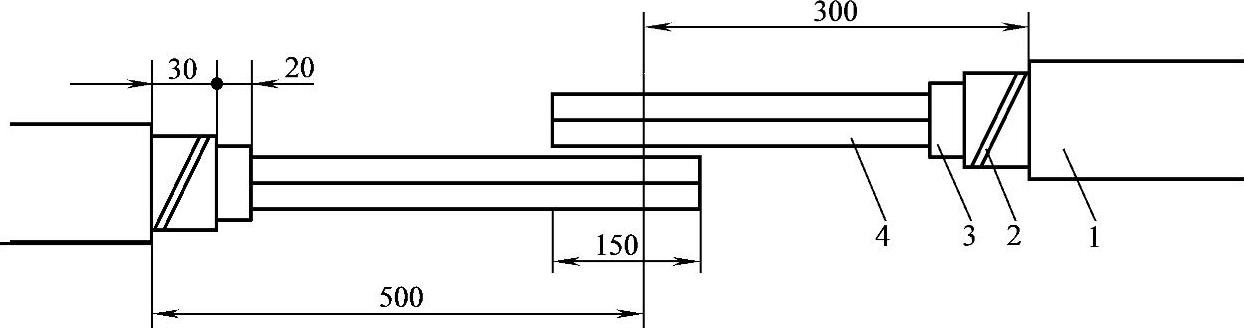

图2-18 电缆中间接头剥切尺寸

1—外护套 2—铠装 3—内护套 4—线芯

4）按连接管长的1/2加5mm的长度剥除线芯绝缘层。

5）套入护套管及绝缘管。

6）各相线芯对应地套入连接管内进行压接，压接完毕还需用锉刀和砂纸将连接管的棱角及毛刺打光磨平。

7）安装绝缘管：擦净各相端线芯；用填充胶将连接管两端的孔隙和连接管上的压坑填平；在各相线芯上已打毛的部位包一层密封胶带；将各相线芯上的绝缘管移到接头中心；从中间向两端均匀加热收缩。

8）安装接地线：用焊锡将接地线正确焊接在接头两端的钢甲上。

9）热缩外护套：将各线芯并拢，用白布带将线芯绑紧，用白布带或填充胶包缠钢铠断口，防止刺破热缩管；将接头外护套移至接头中间，使两端与电缆外护层的重叠长度相等，从中间向两端加热收缩。

4.注意事项

1）基本要求同训练4。

2）点压接时，通常先压两端，后压中间；围压时，可先压中间，后压两端。
