1.训练目的

掌握低压电缆终端制作方法。

2.训练准备

1）熟悉低压电缆终端制作的要领及技术规范。

2）仪表、施工机具及材料：

主要工具：手锯、电烙铁、喷灯、电工常用工具等。

主要材料：1kV及以下橡塑电缆、塑料管、塑料带、相色箍、手套、密封胶带、尼龙绳、线鼻子、裸铜线、焊锡、中性凡士林、硬脂酸及铜绑线等。

主要测量工具及仪表：钢卷尺、游标卡尺、绝缘电阻表等。

3）做好电缆终端制作前的准备工作，如检查电缆是否受潮；测量电缆绝缘电阻是否符合要求；核对电缆终端相序是否与电缆一致等。

3.训练要领

（1）定位 根据安装位置确定加工长度（见图2-17），最小长度为200mm，将电缆固定好。

（2）剥外护套 量取规定长度，剥除电缆的外护套。注意，为防止剥外护套时钢铠松散，可先对电缆末端的钢铠作简单绑扎处理。

（3）绑铜扎线 在锯钢铠部位用2.5～4mm²铜线顺钢带缠绕方向绑3～4圈。

（4）锯钢铠 在铜绑扎线的边缘锯一环形深痕，深度约为钢带厚度的2/3；锯完后用电工刀或螺钉旋具从钢铠锯环的尖角处将钢带挑起，再用钳子夹牢挑起的钢带往电缆的末端撕下。

（5）剥除内护套和填料 用电工刀在内护套剥除的起点处切一环形深痕，约为内护套厚度的1/2；再用电工刀沿电缆纵向切深痕，注意刀口的切入部位应在两相邻线芯之间，防止刀伤及内部绝缘；纵向剥切内护套层。(www.daowen.com)

（6）焊接地线 将钢铠焊接地线部位打毛镀锡，焊接地线。接地线必须采用铜绞线或镀锡铜编织线。接地线的截面积《建筑电气工程施工质量验收规范》（GB50303—2002）规定：电缆芯线截面积在16mm²及以下的电缆，其接地线的截面积应与电缆芯线截面积相等；电缆芯线截面积在120mm²及以下的电缆，其接地线的截面积应不小于16mm²；电缆芯线截面积在150mm²及以上的电缆，其接地线的截面积应不小于25mm²。焊接时请注意，不可用喷灯直接封焊接地线，防止损伤内部绝缘。

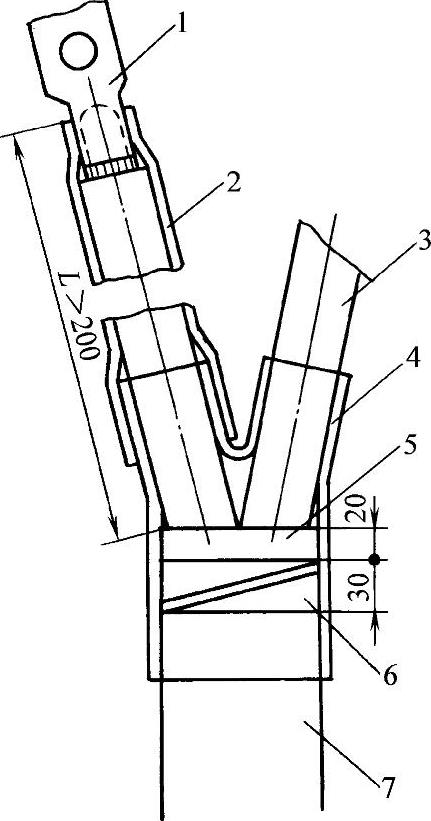

图2-17 电缆终端剥切尺寸

1—接线端子 2—绝缘管 3—线芯 4—热缩手套 5—内护套 6—铠装 7—外护套

（7）安装热缩手套 将电缆套手套部位的外护套用粗砂纸打毛，并将在此部位的地线包一层密封胶带，将手套套至根部后进行热缩。热缩手套应从中部开始，然后再缩手指和下端外护套部分。

（8）固定终端并安装接线端子 锯掉多余线芯；按接线端子孔深加5mm的尺寸将绝缘剥除；按压接工艺要求进行压接后，将端子上的尖刺棱角打磨光滑（在套入接线端子后压接前应检查接线端子的方向）。

（9）安装绝缘管 用密封胶带将接线端子下部的空隙填平，并在端子的圆管部位绕一层密封胶带；将绝缘管分别套至手套的手指上，从下部向上加热收缩（套绝缘管时应注意，将涂有密封胶的一头朝下套至手指上）。

（10）安装相色箍 将相色箍分别套至相应相端子下端，热缩相色箍。

4.注意事项

1）制作现场应保证干燥、清洁，不应在雨天、雾天施工。操作时，应保证手和工具及材料清洁。

2）焊接地线时，不能损伤电缆护套和绝缘，各股铜线都要与钢铠焊牢，焊点应光滑。

3）剥切钢铠时，不要伤及护套。

4）包缠线芯绝缘时，应平整、紧密，不得有皱褶和空隙。
