1.训练目的

熟悉角钢挑架、扁钢挂架、圆钢挂架等电缆支架的安装。

2.训练准备

1）准备电缆支架安装的加工图样及相关的技术资料。

2）施工机具及材料：

主要工具：金属切割锯、螺钉旋具、手电钻和钻头、锉刀、C形轧头、呆扳手、指针式扭力扳手、划线器、棘轮扳手等。

主要材料：安装材料、膨胀螺栓、防锈漆、线绳等。

主要测量工具及仪表：水平仪、钢卷尺、直角尺等。

3.训练要领

（1）角钢挑架的安装

1）预埋紧固件，如图2-7b所示。

2）安装角钢底座。

3）安装角钢挑架。

4）在角钢挑架上安装衬垫橡胶垫、黄麻带或塑料带等软性绝缘材料。

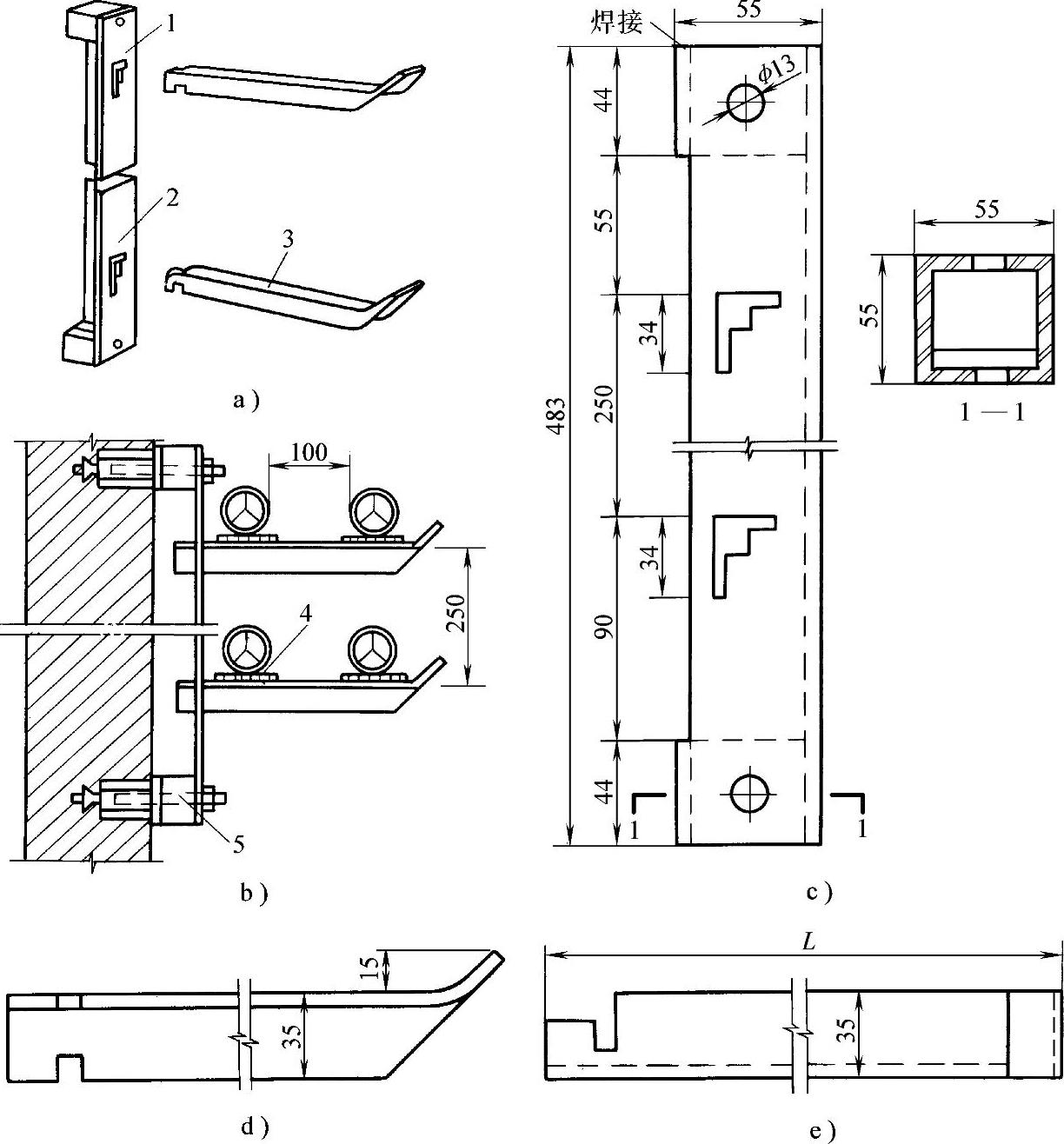

图2-7 角钢挑架的安装

a）角钢挑架组合示意图 b）预埋紧固件 c）角钢底座 d）挑架侧面 e）挑架平面

1—50×50×5角钢2—底座3—角钢挠架4—橡胶垫5—M12膨胀螺栓

（2）扁钢挂架的安装

1）预埋紧固件，如图2-8d、e所示。(www.daowen.com)

2）安装主架。

3）安装副架。

4）在支架上安装衬垫橡胶垫、黄麻带或塑料带等软性绝缘材料。

（3）圆钢挂架的安装

1）预埋挂钩，如图2-9a所示。

2）安装挂架。

图2-8 扁钢挂架的安装

a）组合b）主架 c）副架 d）扁钢挂架吊装 e）扁钢挂架沿墙

1—主架 2—副架 3—M10螺栓 4、9—40×4扁钢 5—M12螺栓 6、7—橡胶垫 8—M12膨胀螺栓

图2-9 圆钢挂架的安装

a）圆钢挂架安装图 b）挂架 c）挂钩

1—预埋挂钩 2—橡胶垫 3—ϕ6圆钢 4—ϕ8圆钢

3）在支架上安装衬垫橡胶垫、黄麻带或塑料带等软性绝缘材料。

4.注意事项

1）紧固件预埋及支架的安装必须牢固，不得松动。

2）支架应进行防腐处理（如刷防锈漆等）。
