电缆敷设指南:直埋电缆施工方法及设备要求

1.训练目的

熟悉直埋电缆的敷设过程。

2.训练准备

1)准备直埋电缆敷设的施工图样及相关的技术资料。

2)施工机具及材料:详见直埋电缆施工的设备和材料单。

3.训练要领

(1)挖电缆沟样洞 按施工图在电缆敷设线路上开挖样洞,以便了解土壤和地下管线布置情况。样洞的一般尺寸:长为0.4~0.5m,宽与深均为1m。开挖数量可根据电缆敷设的长度和地下管线的复杂程度来确定。

(2)放样划线 根据施工图和开挖样洞的资料确定电缆线路的实际走向,用石灰粉画出电缆沟的开挖宽度和路径。其宽度可参照表2-12选择,沟深一般为0.8m,如遇特殊情况则应适当加深。电缆的转弯处应开挖成圆弧形,以保证电缆敷设的弯曲半径要求。

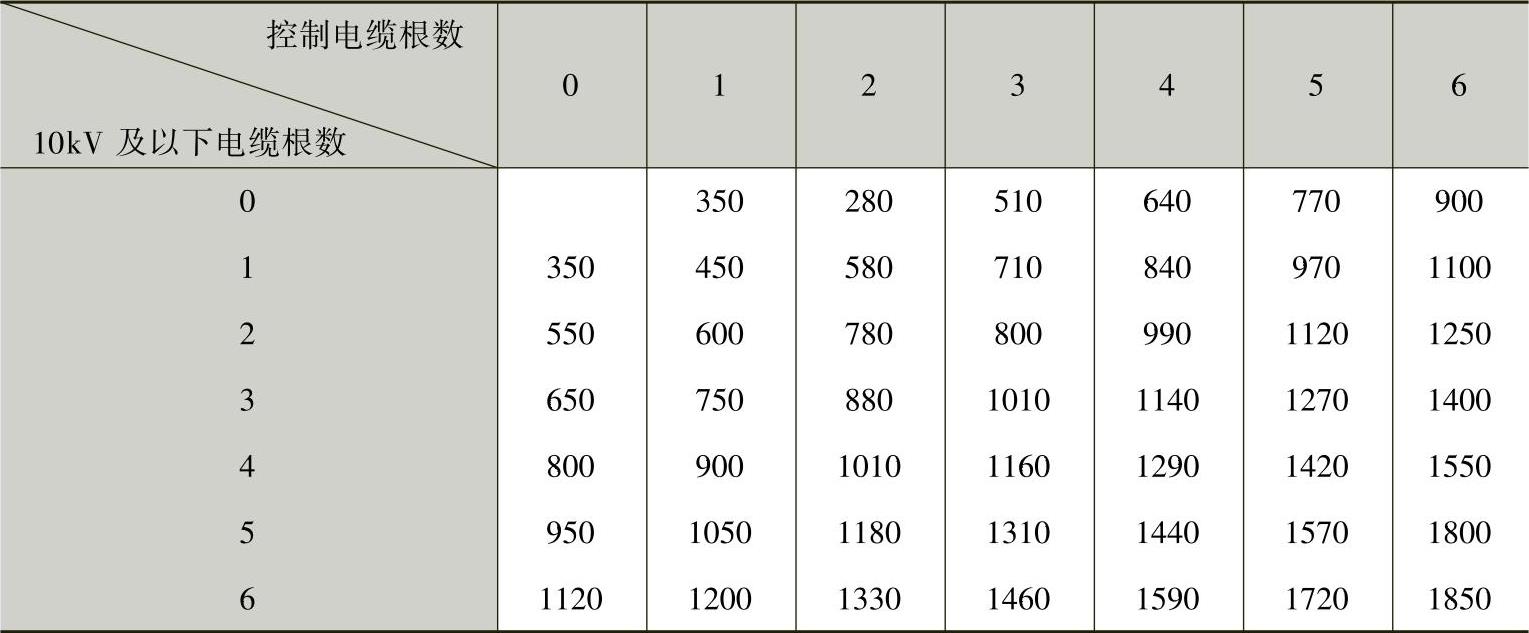

2-12 直埋电缆沟开挖宽度 (单位:mm)


(3)开挖电缆沟 开挖电缆沟可采用人工或机械开挖两种方法。

(4)铺设下垫层 开挖工作结束后,在沟底铺一层100mm厚的细砂或松土,作为电缆沟的下垫层。

(5)埋设电缆保护管 电缆如穿越建筑物、道路或与其他设施交叉时,应事先埋设电缆保护钢管(有时用水泥管等),以便敷设电缆时穿入管内。

(6)敷设电缆 应将电缆铺设在沟底砂土垫层的上面,电缆长度应略长于电缆沟长(一般为1%~1.5%),并按波浪形铺设(不要过直),以使电缆能适应土壤温度的冷热伸缩变化。其铺设方法有人工铺设和机械牵引铺设两种。(www.daowen.com)

1)人工铺设:由人工扛着电缆沿电缆沟道走动铺设,或站在沟中不动并用手传递电缆。这种方法工作量大,一般用于工程量较小、电缆线路较短的情况。

2)机械牵引敷设:先沿沟底每隔2~3m放一个电缆滚轮,然后将电缆放在滚轮上,使电缆牵引时不致于地面摩擦,最后使用牵引机械(如卷扬机、绞盘等)和人工两者兼用牵引电缆,如图2-6所示。

(7)铺设上垫层 电缆敷好后,在电缆上面再铺一层100mm厚的细砂或松土,然后在砂土层上铺盖水泥预制板或砖,以防电缆受机械损伤。

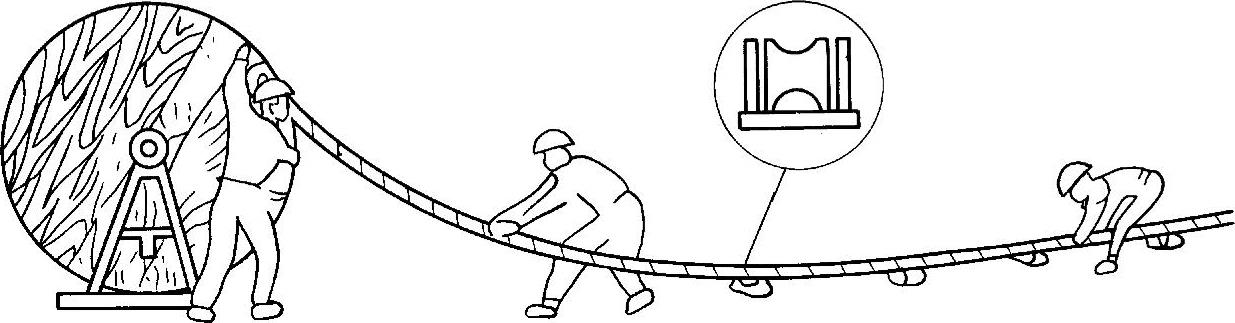

图2-6 机械牵引敷设电缆

(8)回填土 将电缆沟回填土分层填实,覆土应高于地面150~200mm,以防松土沉陷。

(9)设置电缆标示牌 电缆敷设完毕后,在电缆的引出端、引入端、中间接头、转弯等处,应设置防腐材料(如塑料或铅等)制成的标示牌。注明线路编号、电压等级、电缆型号规格、起止地点、线路长度和敷设时间等内容,以备检查和维护之用。在含有酸、碱、矿渣、石灰等的场所,电缆不应直埋敷设。如必须直埋敷设时,应采用瓷瓦管、水泥管等防腐保护措施。

4.注意事项

1)直埋在地下的电缆,应使用铠装电缆。

2)人工开挖时应注意不得采用掏空挖掘。

3)铺设时,要注意电缆不能过度弯曲,在转弯处要保证电缆的弯曲半径要求。

4)机械牵引铺设时,牵引速度应缓慢,并在线路中间地段配以人工拖动,以防止电缆损伤。

5)如遇有含酸、碱等腐蚀物质的土壤,应更换无腐蚀性的松软土作为回填土。
