1.电缆敷设的基本要求

电缆敷设的基本要求参照《电力工程电缆设计规范》（GB 50217—2007）。

1）直接埋于地下的电缆，应选用铠装电缆；承受拉力（如跨越河流、敷设在竖井内）的电缆，应采用粗钢丝或细钢丝铠装的电缆；敷设在电缆沟、排管、隧道内的电缆，可采用无铠装电缆。

2）直埋电缆的敷设应符合以下规定：

①电缆埋设深度应不小于0.7m，电缆周围应铺以100mm的细土或细砂，电缆正上方100mm处应盖水泥保护板，板的宽度应超出电缆直径两侧各50mm。直埋电缆埋设状况如图2-3所示。

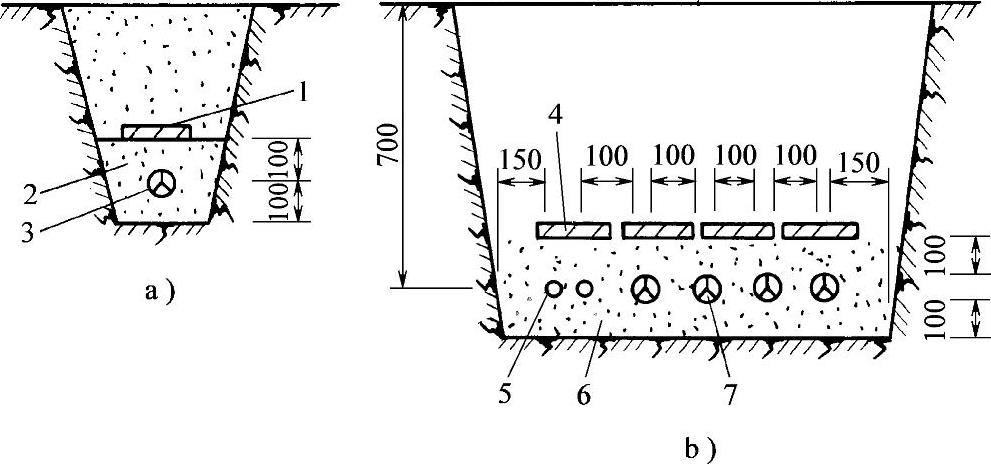

图2-3 直埋电缆埋设状况

a）单根电缆 b）多根电缆

1、4—盖板 2、6—细土或细砂 3—电缆 5—控制电缆 7—10kV及以下电力电缆

②电缆穿过马路或街道时，电缆应穿于保护管内，管的内径应不小于电缆外径的1.5倍，且不小于100mm；单芯电缆不应单独穿于铁管内，以免因铁管发热而影响输送容量。

③电缆从地下或电缆沟引出地面时，地面上2m一段应采用保护管或保护罩，保护管或保护罩的下端应伸入地面下0.1m；在发电厂、变电站内的铠装电缆，如无机械损伤的可能时，可不加保护管。

④电缆间或电缆与其他管道、建筑物相互接近或交叉时，其间的距离应符合表2-7的规定。电缆间或电缆与其他管道间要保持一定的距离，是因为：第一，距离太近，各类管线检修时容易误伤，且增加了检修的难度。第二，防止电缆发生故障时烧坏其他管线，或其他管线故障时损伤电缆。第三，电缆间或与热力管道间距离近将影响散热，降低了载流量。第四，各种管线所处的地域不同，地电位不同，或因变压器低压侧中性点位移引起接地极地电位升高。导致电缆护层电位升高等原因，两管线接触时容易产生电腐蚀。

⑤直埋敷设的电缆，严禁位于地下管道的正上方或正下方。

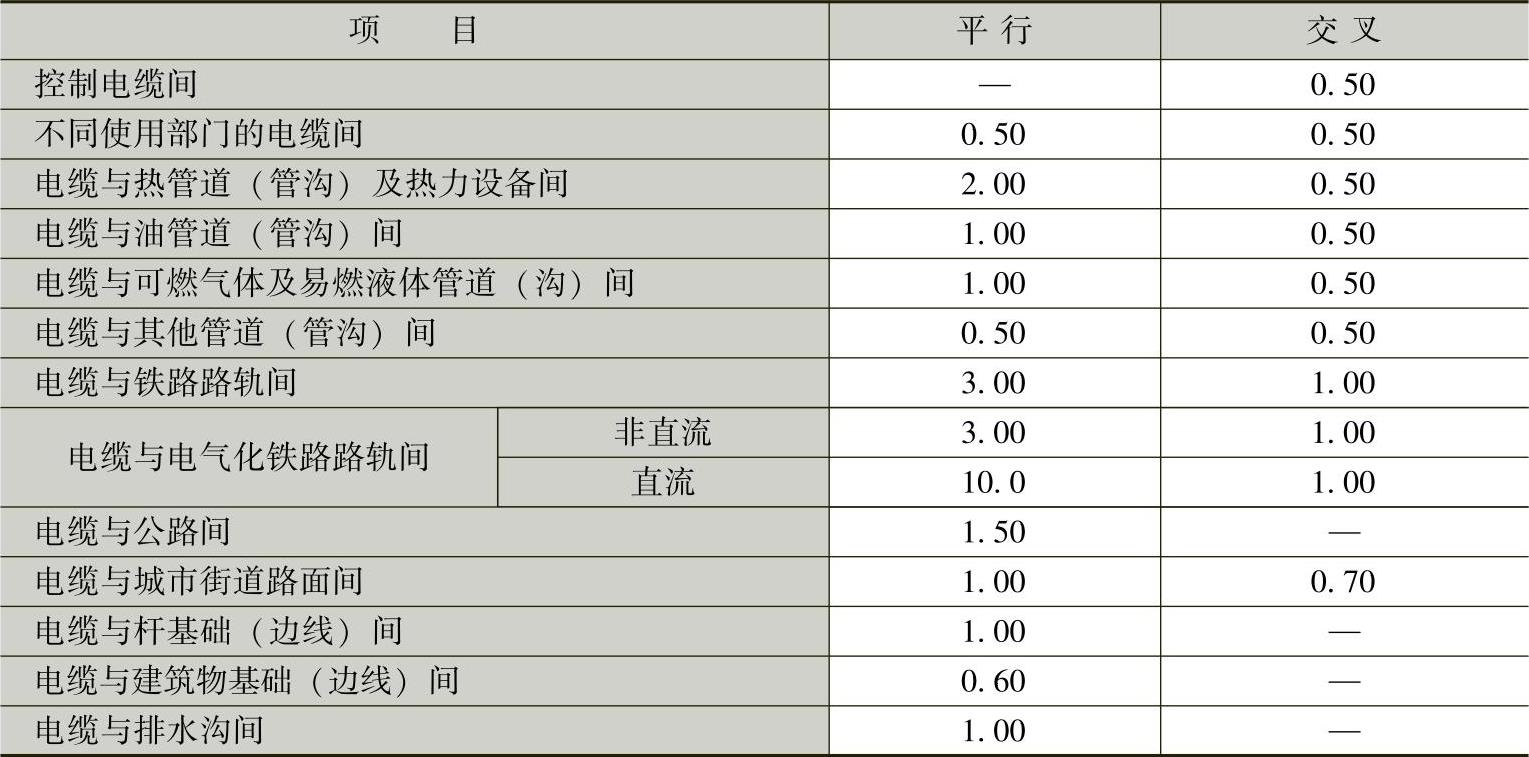

表2-7 电缆之间，电缆与管道、道路、建筑物之间平行和交叉时的最小净距 （单位：m）

（续）

注：1.电缆与公路平行的净距，当情况特殊时可酌减。

2.当电缆穿管或者其他管道有保温层等防护设施时，表中净距应从管壁或防护设施的外壁算起。

3）当电缆路径不平，敷设位差较大时，应采用无敷设位差限制的电缆，如橡塑电缆。粘性油浸纸绝缘电缆允许的最大位差不超过表2-8中的规定。

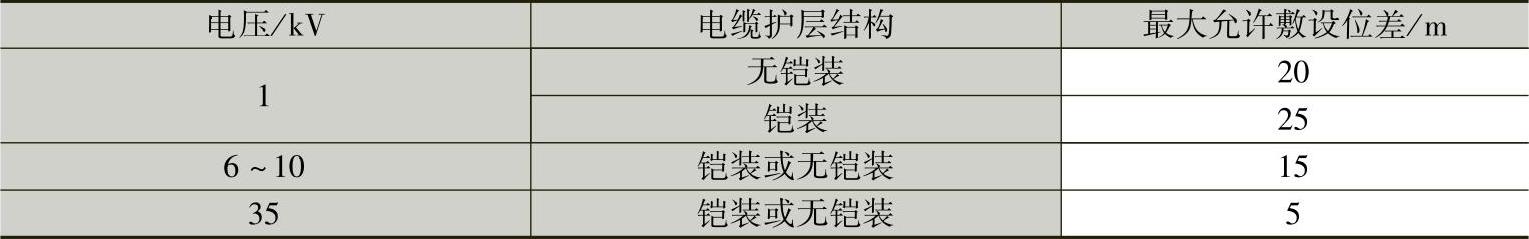

表2-8粘性油浸纸绝缘电缆的最大允许敷设位差

4）电缆弯曲过度，将损伤电缆的绝缘层和外护层，因此电缆的安装和敷设过程中，电缆的弯曲半径不应小于表2-9中的数值。

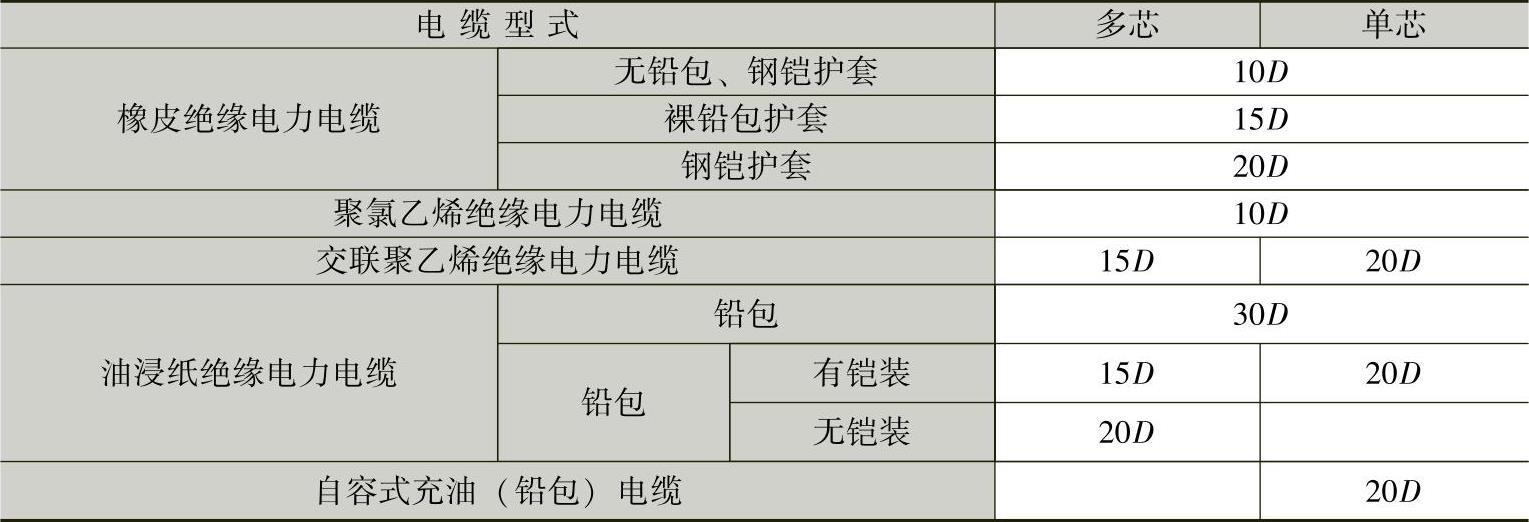

表2-9 电缆最小弯曲半径

注：表中D为电缆外径。

5）当敷设现场的温度低于表2-6中的数值时，应采取措施加热电缆，否则不宜敷设。

6）电缆敷设于电缆沟或隧道内应符合以下规定：

①电缆沟和隧道断面形状如图2-4、图2-5所示，其内各电缆支架间的距离应不大于1m，控制电缆支架间的距离不大于0.8m；支架各层间的距离不应小于表2-10中的规定，但层间净距不应小于两倍电缆外径加10mm，35kV及以上高压电缆不应小于2倍电缆外径加50mm。(www.daowen.com)

图2-4 电缆沟断面形状

a）电缆沟顶高出地面 b）电缆沟顶同地面相平 c）电缆沟顶低于地面

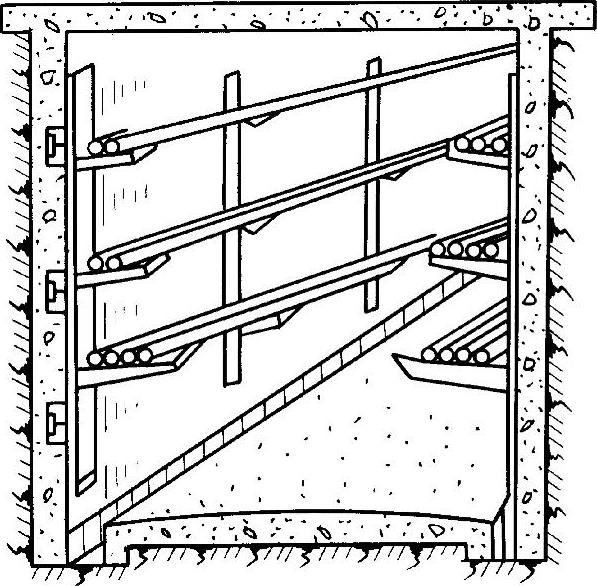

图2-5 电缆隧道断面形状

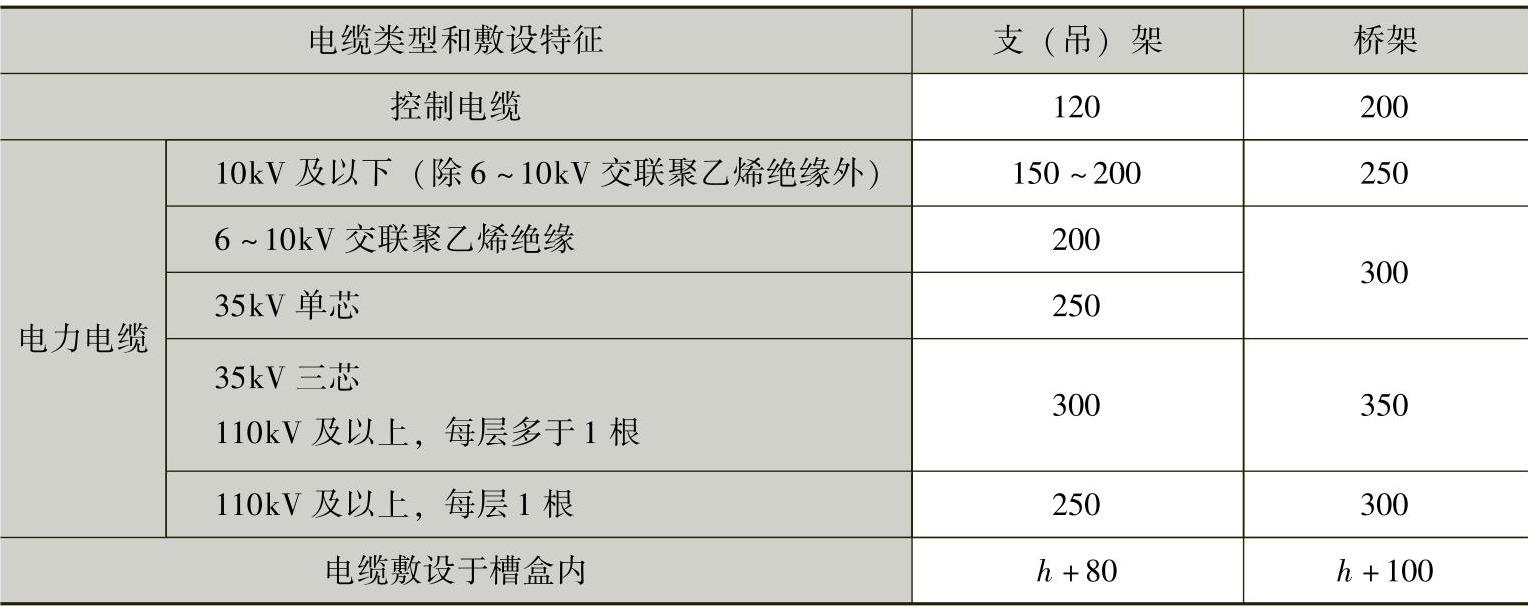

表2-10 电缆支架的层间允许最小距离值 （单位：mm）

注：h表示槽盒外壳高度。

②高低压电缆同沟敷设时，高压电缆应在下层，低压电缆在上层；若有控制电缆同沟敷设时，则应采用两侧敷设，或将控制电缆敷设在最下层。

③电缆沟和隧道内的架构应接地，并与电缆的接地极相连接，保持同一电位。

7）电缆垂直敷设或安装时，应有卡子固定，其间距不应大于1.5m。

8）当采用机械牵引敷设电缆时，电缆允许的最大牵引力不应超出表2-11中的规定。必要时应进行计算，防止电缆因受拉力过大而造成损伤。

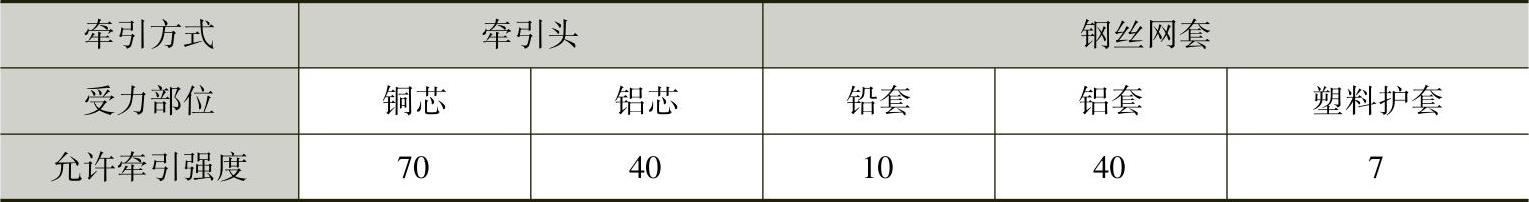

表2-11 电缆最大牵引强度 （单位：N/mm²）

2.电缆敷设安全注意事项

1）架设电缆轴架的地方必须平整坚实，支架必须采用有底盘支架，不得用千斤顶代替。临时搭设的支架必须用两只三角架架设转轴。必要时电缆轴架应设置临时地锚。

2）采用撬动电缆轴的边框展放电缆时，不得用力过猛，不要将身体伏在边框上面，同时应有制动措施，防止边框滑脱损坏。

3）牵引电缆时，速度宜慢，用力均匀，不得猛拉猛跑，看轴人员不得站在电缆轴的前面。

4）敷设时，处于转角地段的人员必须站在电缆弯曲的外侧，切不可站在内侧，以防挤伤摔倒。

5）电缆穿管时，操作人员必须做到：送电缆时，手不可距离管口太近，以防对方拉拽过猛而挤手；迎电缆时，眼及身体各个部位不可直对管口，以防戳伤。

6）人工滚动电缆时，应站立在轴架的侧面，且不宜超过电缆轴的中心，以防压伤。上下坡时，必须在轴心孔中穿钢管，在钢管两端系绳拖拉；中途停止时，应用楔子制动卡住，并把绳子系在可靠固定处。

7）车辆运输电缆时，电缆应放在车厢的前方，并用钢绳、木楔固定，防止起动或刹车时滚动或撞击。

8）在已送电运行的变电站室或生产车间敷设电缆时，必须做到电缆所进入的柜和所涉及的柜均停电，且必须有专人看管或上锁。操作人员应有防止触及带电设备的措施。在任何情况下与带电体的操作安全距离，低压不得小于1m，高压不得小于2m。

9）在道路附近或较繁华地段进行电缆施工时，要设置栏杆或标示牌，夜间要设置红色标志灯。

10）在隧道或竖井内敷设电缆，临时照明用的电源电压不得大于36V。工作时必须戴安全帽。

11）装卸电缆时，不允许将吊索直接穿入轴心孔内或直接吊装轴盘，应将钢管穿入轴心孔，吊索套在钢管的两端吊装，其钢管的强度应满足电缆重量的需要。

12）采用斜面装卸车时，应将钢管穿入轴心孔内，并用钢绳或大绳套好系在牢固地方作保护；滚上或滚下时，任何人不得站于斜面的下面，应站立于轴盘的两侧滚动电缆，以防脱落。保护钢索或大绳必须有良好可靠的制动装置，如用树、地锚等。
